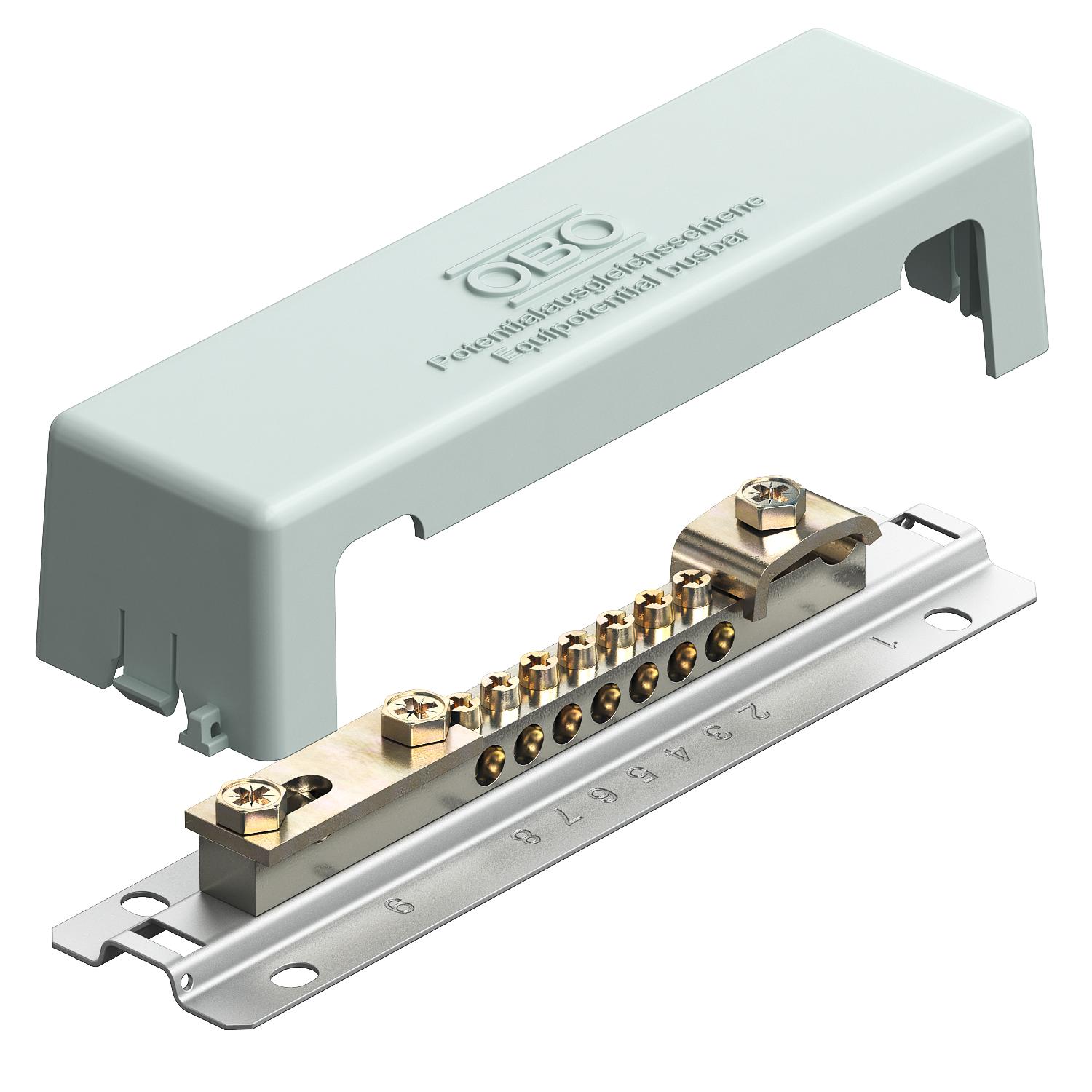

Potenciālu izlīdzināšanas kopne ar metāla balstplāksni
Preces Nr. 5015081 | EAN 4012195378310
- Produkta apraksts
-
Produkta aprakstsPotenciālu izlīdzināšanas sliede ar metāla kāju potenciālu izlīdzināšanai atb. DIN VDE 0100-410/-540 un zibensaizsardzības potenciālu izlīdzināšanai atb. DIN VDE 0185-305
• Pamata plāksne un vāks no pelēka polistirola
• Nosegplāksne, var plombēt/aprakstīt
• Pamatā plāksne no tērauda, karsti cinkota
• Kontaktu panelis no niķelēta misiņa
• Skrūves un pārliktņi no galvaniski cinkota tērauda
• Zibensizlādes strāvas vadītspēja 100 kA (10/350)
Pievienošanas iespējas:
• 7 viendzīslas vai vairākdzīslu vadi līdz 25 mm² vai smalkdzīslu vadi līdz 16 mm²
• 1 apaļš vads Rd 8–10
• 1 plakanais kabelis līdz FL 30 vai apaļš vads Rd 8–10
-
- Tehniskie dati
-

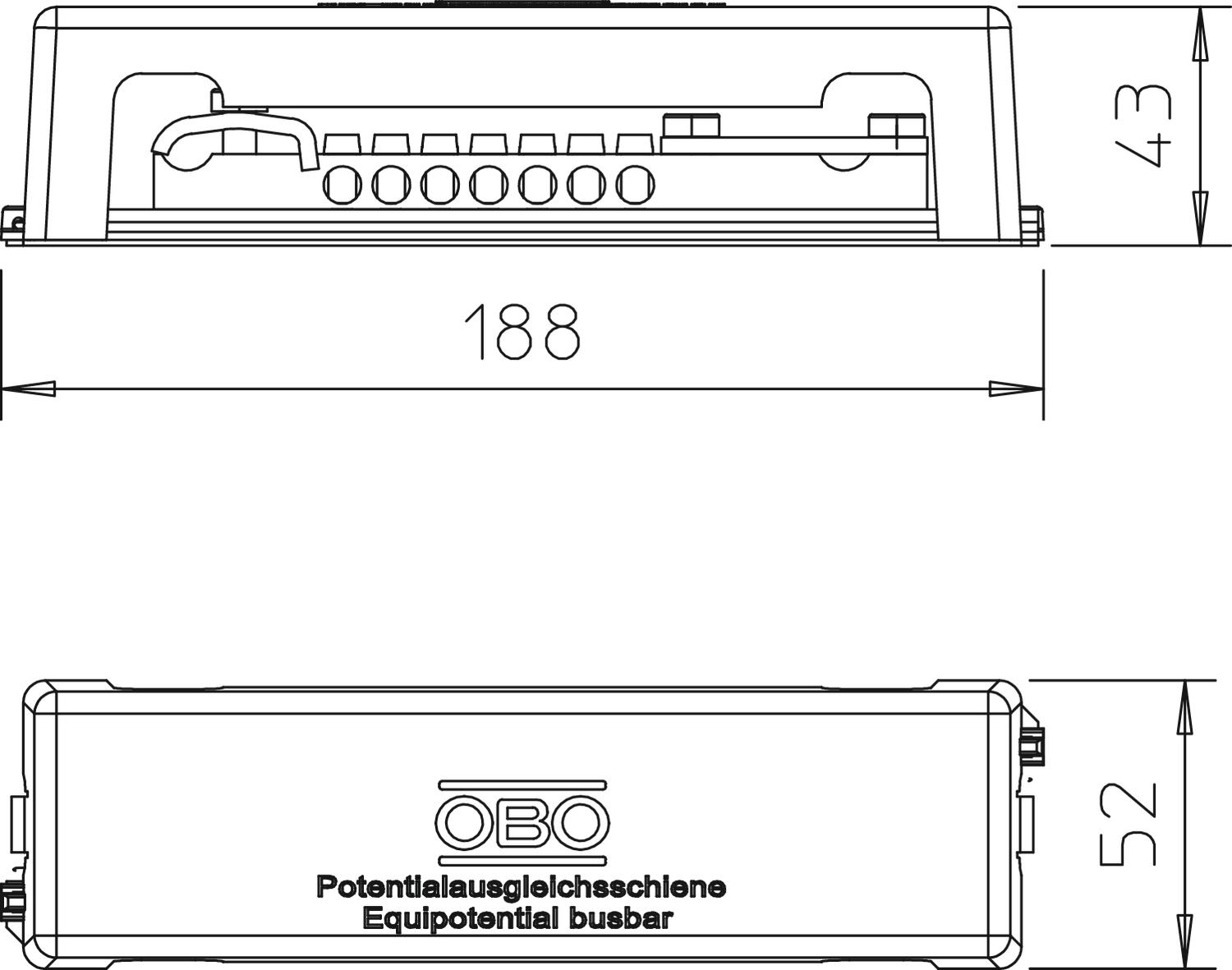

Izmēri
Augstums 43 mm Garums 188 mm Izmērs 188mm Izolators nē Izpildījums ar vāku Konstrukcijas veids Uzbūve fix Kontaktsliedes materiāls Misiņš Kontaktsliedes virsma Niķelēts Kopējais pieslēgumu skaits, apaļa šķērsgriezuma vads 1 Krāsa pelēks Materiāls misiņa Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8–10 mm 1 Pieslēgumu skaits, plakanvads līdz 30 mm 1 Pieslēgumu skaits, vads līdz 25 mm², stingrs 7 Platums 52 mm Spailes materiāls Tērauds Spailes virsma galvaniski cinkota Zibens impulsa strāvas nestspēja H/100 kA - Visi tipi
