- Produkta apraksts
-
Produkta aprakstsPiekarapskava ar U veida kāju, metāla spiediena padziļinājums ar noapaļotām malām kabeļu aizsardzībai. 1 atsevišķa kabeļa vertikālai un horizontālai montāžai pie C veida profila sliedes. Griezuma diametram 18-22 mm. Ar viengājiena skrūvi pie spiediena padziļinājuma, universāla sešstūru skrūves galviņa SW10, ar rievu un krustiņu. Piemērota montāžai telpās un ārpus telpām. Ieteicams izmantot pretpadziļinājumu.
- Tehniskie dati
-
Tehniskie dati

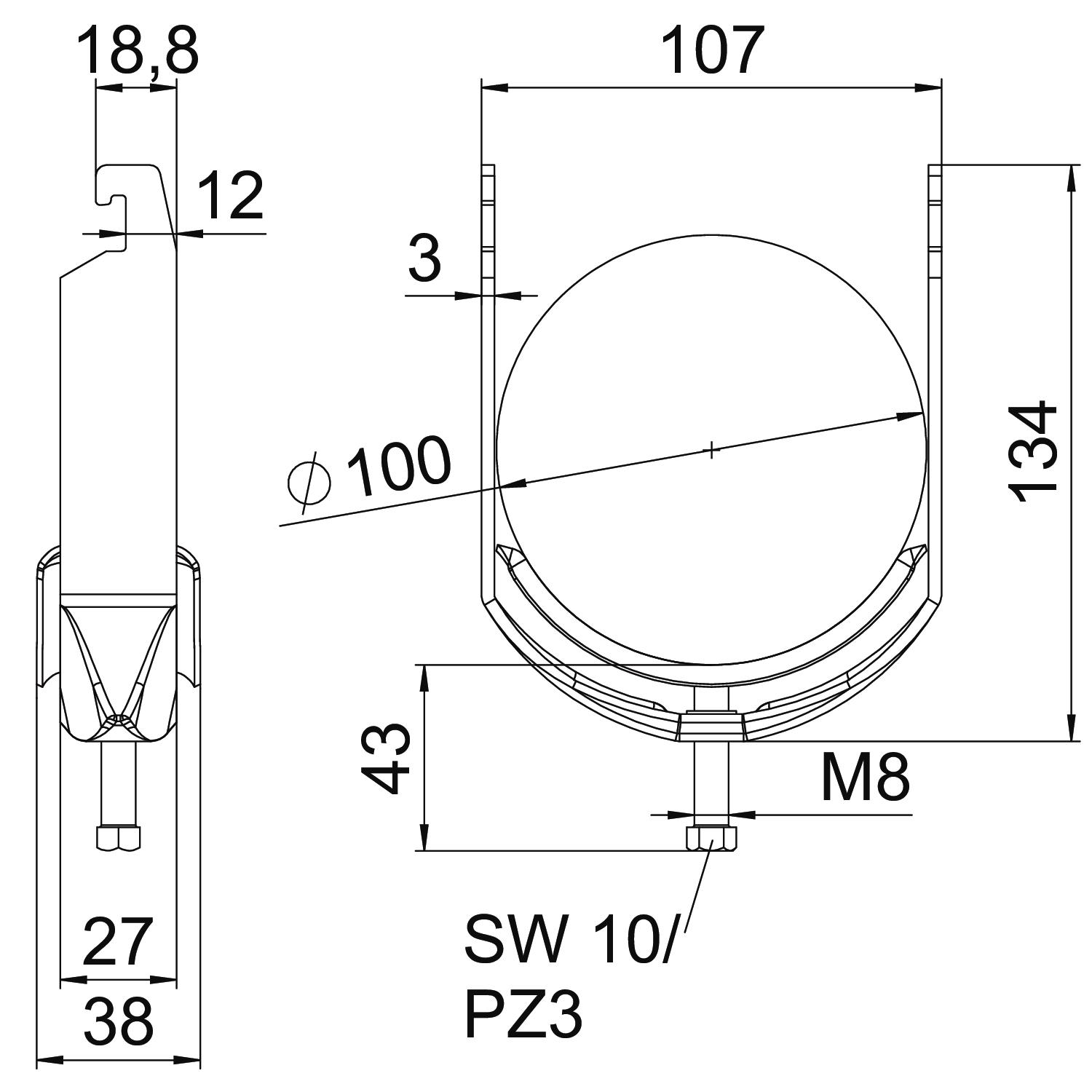

Ar metāla padziļinājumu jā Ar plastmasas padziļinājumu nē Ar prettvertni nē Ārējā izmēra garums 38 mm Augstums 134 mm caurules diametram maks. 100 mm caurules diametram min. 90 mm Funkciju nodrošināšana jā Garums 27 mm griezuma diametrs 10 mm Izmērs 90-100mm Izmērs A 27 mm Izmērs B 107 mm Izmērs C 38 mm Izmērs G (mm) M8 Izmērs H 134 mm Izmērs L 43 mm Izmērs t 3 mm Kabeļu/ cauruļu skaits 1 Loksnes biezums 3 mm Maks. Pievilkšanas griezes moments 5 Nm Materiāls Tērauds Montāžas veids Profila sliede Nesatur halogēnus jā Papildu materiāls Tērauds Papildu virsma karsti cinkota Platums 107 mm sliedēm ar griezuma diametru (ar intervālu) maks. 22 mm sliedēm ar griezuma diametru (ar intervālu) min. 18 mm Spriegošanas diapazons D maks. 100 mm Spriegošanas diapazons D min. 90 mm Vannas materiāls Tērauds Virsma karsti cinkots Vītne M8 - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa BS-U1-M-100 FT / 1186597 , 0.33MB , pdfKatalogs Fastening materials , 19.78MB , pdfES Atbilstības deklarācija BS-U1-M-100 FT / 1186597 , 0.17MB , pdfEkspertīzes atzinums Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfMontāžas instrukcija Bügelschelle U-Fuß Metall , 2.86MB , pdf
