Piekarapskava 2056, H veida kāja, vienvietīga, metāla spiediena padziļinājums, FT 12 | 16 | 3

Piekarapskava 2056, H veida kāja, vienvietīga, metāla spiediena padziļinājums, FT

Preces Nr. 1186009 | EAN 4012196848553

Preces Nr. / Tips

Spriegošanas diapazons D min.

Spriegošanas diapazons D maks.

Maks. Pievilkšanas griezes moments

Produkta apraksts

Produkta apraksts

Piekarapskava ar āmurveida kāju, metāla spiediena padziļinājums ar noapaļotām malām kabeļu aizsardzībai. 1 atsevišķa kabeļa vertikālai un horizontālai montāžai pie C veida profila sliedes. Griezuma diametram 16–17 mm. Ar viengājiena skrūvi pie spiediena padziļinājuma, universāla sešstūru skrūves galviņa SW10, ar rievu un krustiņu. Piemērota montāžai telpās un ārpus telpām. Pretpadziļinājums jāpasūta atsevišķi.

Tehniskie dati

Tehniskie dati

Ar metāla padziļinājumu	jā
Ar plastmasas padziļinājumu	nē
Ar prettvertni	nē
Ārējā izmēra garums	28 mm
Augstums	46 mm
caurules diametram maks.	16 mm
caurules diametram min.	12 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,078 kg CO₂e / 1 Gabals
Funkciju nodrošināšana	jā
Garums	22,5 mm
griezuma diametrs	10 mm
Izmērs	12-16mm

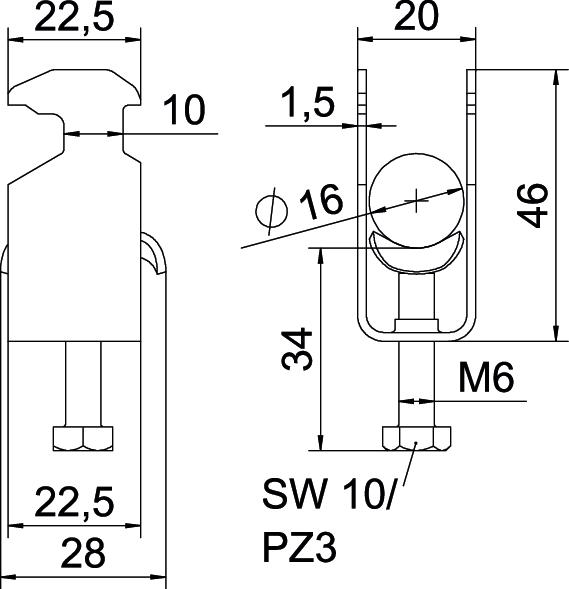

Izmērs A	22,5 mm
Izmērs B	20 mm
Izmērs C	28 mm
Izmērs G (mm)	M6
Izmērs H	46 mm
Izmērs L	34 mm

Izmērs t	1,5 mm
Kabeļu/ cauruļu skaits	1
Loksnes biezums	1,5 mm
Maks. Pievilkšanas griezes moments	3 Nm
Materiāls	Tērauds
Montāžas veids	Profila sliede
Nesatur halogēnus	jā
Papildu materiāls	Tērauds
Papildu virsma	karsti cinkota
Platums	20 mm
sliedēm ar griezuma diametru (ar intervālu) maks.	17 mm
sliedēm ar griezuma diametru (ar intervālu) min.	16 mm
Spriegošanas diapazons D maks.	16 mm
Spriegošanas diapazons D min.	12 mm
Vannas materiāls	Tērauds
Virsma	karsti cinkots
Vītne	M6

Visi tipi

Visi tipi

Tips	Spriegošanas diapazons D min.	Spriegošanas diapazons D maks.	Maks. Pievilkšanas griezes moments	Preces Nr.	Daudzums	mazākā pārd. vien.
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Gabals	100 Gabals
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Gabals	100 Gabals
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Gabals	100 Gabals
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Gabals	100 Gabals
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Gabals	100 Gabals
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Gabals	100 Gabals
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Gabals	100 Gabals
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Gabals	100 Gabals
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Gabals	100 Gabals
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Gabals	100 Gabals
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Gabals	50 Gabals
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Gabals	25 Gabals
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Gabals	25 Gabals
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Gabals	25 Gabals
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Gabals	25 Gabals
