Piekarapskava 2056, H veida kāja, trīsvietīga, metāla spiediena padziļinājums, FT
Preces Nr. 1186024 | EAN 4012196848638
- Produkta apraksts
-
Produkta aprakstsPiekarapskava ar āmurveida kāju, metāla spiediena padziļinājums ar noapaļotām malām kabeļu aizsardzībai. 3 atsevišķu kabeļu vertikālai un horizontālai montāžai pie C veida profila sliedes. Griezuma diametram 16–17 mm. Ar viengājiena skrūvi pie spiediena padziļinājuma, universāla sešstūru skrūves galviņa SW10, ar rievu un krustiņu. Piemērota montāžai telpās un ārpus telpām. Vairāki kabeļi jāatdala ar dubultpadziļinājumiem. Ieteicams izmantot pretpadziļinājumu.
-
- Tehniskie dati
-
Tehniskie dati

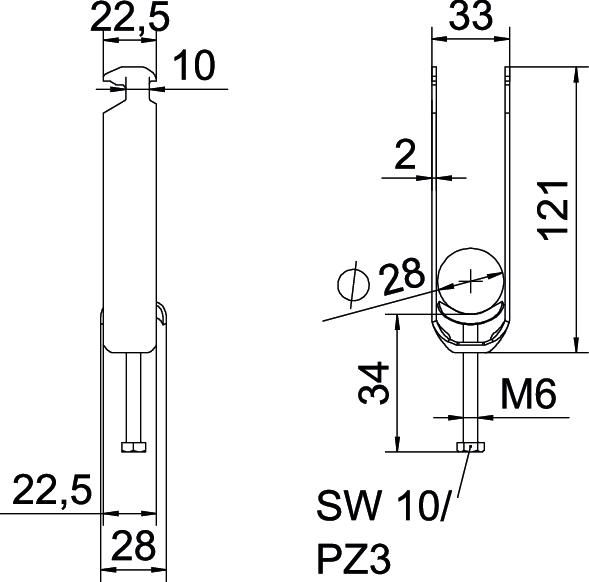

Ar metāla padziļinājumu jā Ar plastmasas padziļinājumu nē Ar prettvertni nē Ārējā izmēra garums 28 mm Augstums 121 mm caurules diametram maks. 28 mm caurules diametram min. 22 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,23 kg CO₂e / 1 Gabals Funkciju nodrošināšana jā Garums 22,5 mm griezuma diametrs 10 mm Izmērs 22-28mm Izmērs A 22,5 mm Izmērs B 33 mm Izmērs C 28 mm Izmērs G (mm) M6 Izmērs H 121 mm Izmērs L 58 mm Izmērs t 2 mm Kabeļu/ cauruļu skaits 3 Loksnes biezums 2 mm Maks. Pievilkšanas griezes moments 3 Nm Materiāls Tērauds Montāžas veids Profila sliede Nesatur halogēnus jā Papildu materiāls Tērauds Papildu virsma karsti cinkota Platums 33 mm sliedēm ar griezuma diametru (ar intervālu) maks. 17 mm sliedēm ar griezuma diametru (ar intervālu) min. 16 mm Spriegošanas diapazons D maks. 28 mm Spriegošanas diapazons D min. 22 mm Vannas materiāls Tērauds Virsma karsti cinkots Vītne M6 - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa BS-H3-M-28 FT / 1186024 , 0.23MB , pdfKatalogs Fastening materials , 19.78MB , pdfES Atbilstības deklarācija BS-H3-M-28 FT / 1186024 , 0.17MB , pdfREACH Atbilstības deklarācija BS-H3-M-28 FT / 1186024 , 0.12MB , pdfRoHS Atbilstības deklarācija BS-H3-M-28 FT / 1186024 , 0.12MB , pdfMontāžas instrukcija Bügelschelle H-Fuß Metall , 3.04MB , pdf
