Piekarapskava 2056, H veida kāja, divvietīga, metāla spiediena padziļinājums, FT 22 | 28 | 3

Piekarapskava 2056, H veida kāja, divvietīga, metāla spiediena padziļinājums, FT

Preces Nr. 1186023 | EAN 4012196848621

Preces Nr. / Tips

Spriegošanas diapazons D min.

Spriegošanas diapazons D maks.

Maks. Pievilkšanas griezes moments

Produkta apraksts

Produkta apraksts

Piekarapskava ar āmurveida kāju, metāla spiediena padziļinājums ar noapaļotām malām kabeļu aizsardzībai. 2 atsevišķu kabeļu vertikālai un horizontālai montāžai pie C veida profila sliedes. Griezuma diametram 16–17 mm. Ar viengājiena skrūvi pie spiediena padziļinājuma, universāla sešstūru skrūves galviņa SW10, ar rievu un krustiņu. Piemērota montāžai telpās un ārpus telpām. Vairāki kabeļi jāatdala ar dubultpadziļinājumiem. Ieteicams izmantot pretpadziļinājumu.

Tehniskie dati

Tehniskie dati

Ar metāla padziļinājumu	jā
Ar plastmasas padziļinājumu	nē
Ar prettvertni	nē
Ārējā izmēra garums	28 mm
Augstums	91 mm
caurules diametram maks.	28 mm
caurules diametram min.	22 mm
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,179 kg CO₂e / 1 Gabals
Funkciju nodrošināšana	jā
Garums	22,5 mm
griezuma diametrs	10 mm
Izmērs	22-28mm

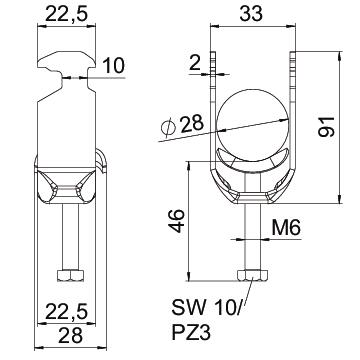

Izmērs A	22,5 mm
Izmērs B	33 mm
Izmērs C	28 mm
Izmērs G (mm)	M6
Izmērs H	91 mm
Izmērs L	34 mm

Izmērs t	2 mm
Kabeļu/ cauruļu skaits	2
Loksnes biezums	2 mm
Maks. Pievilkšanas griezes moments	3 Nm
Materiāls	Tērauds
Montāžas veids	Profila sliede
Nesatur halogēnus	jā
Papildu materiāls	Tērauds
Papildu virsma	karsti cinkota
Platums	33 mm
sliedēm ar griezuma diametru (ar intervālu) maks.	17 mm
sliedēm ar griezuma diametru (ar intervālu) min.	16 mm
Spriegošanas diapazons D maks.	28 mm
Spriegošanas diapazons D min.	22 mm
Vannas materiāls	Tērauds
Virsma	karsti cinkots
Vītne	M6

Visi tipi

Visi tipi

Tips	Spriegošanas diapazons D min.	Spriegošanas diapazons D maks.	Maks. Pievilkšanas griezes moments	Preces Nr.	Daudzums	mazākā pārd. vien.
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Gabals	50 Gabals
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Gabals	50 Gabals
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Gabals	50 Gabals
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Gabals	50 Gabals
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Gabals	50 Gabals
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Gabals	50 Gabals
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Gabals	50 Gabals
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Gabals	50 Gabals
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Gabals	50 Gabals
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Gabals	50 Gabals
