PDP cover, 2-pin, with OS, 48 V 37 | 52 | Spaile

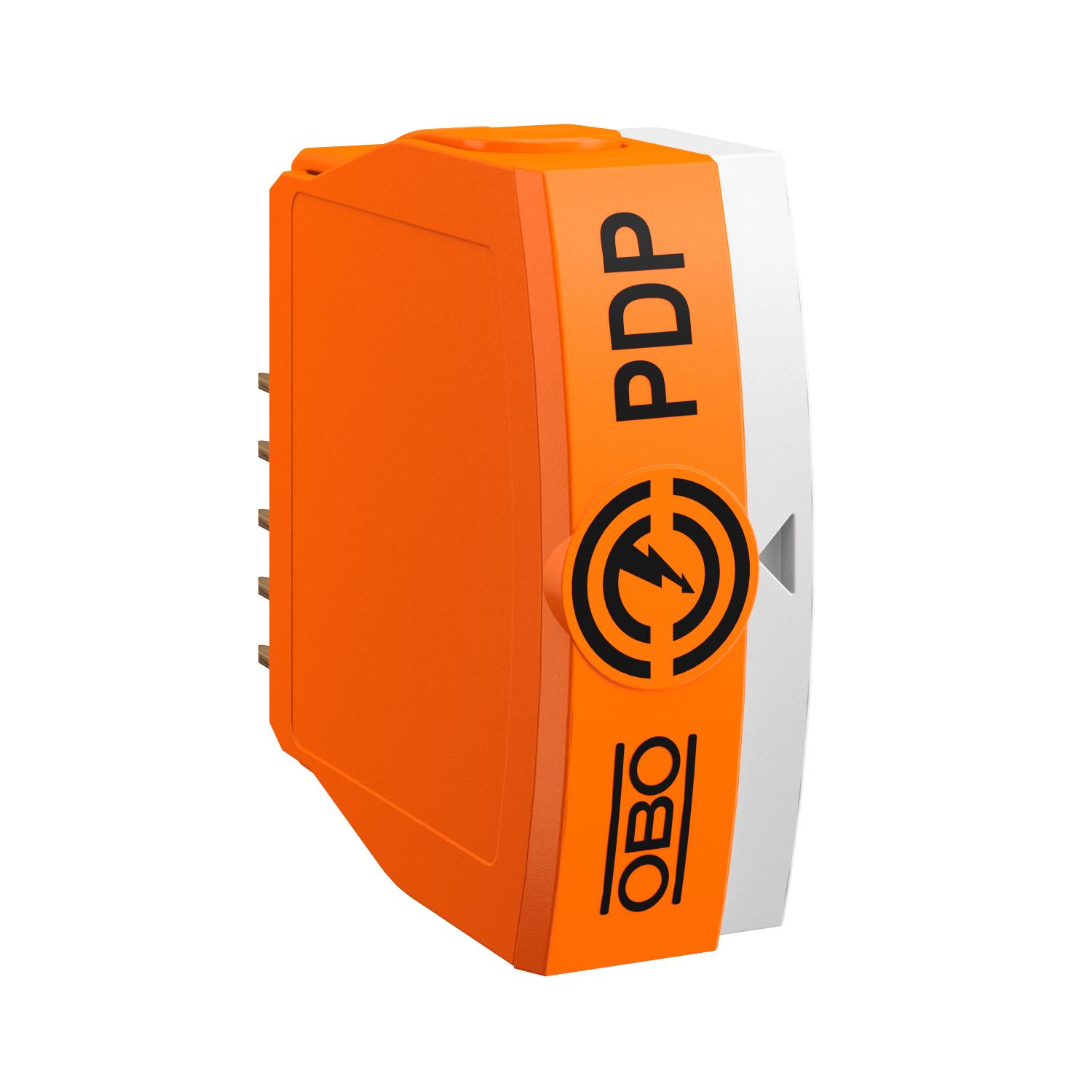

PDP cover, 2-pin, with OS, 48 V

Preces Nr. 5080428 | EAN 4012196745968

Preces Nr. / Tips

Augstākais ilgtermiņa spriegums AC

Augstākais ilgtermiņa spriegums DC

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

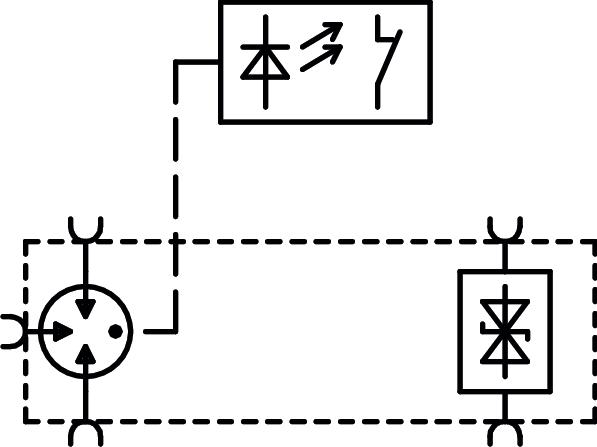

Upper part, plug-in data cable protection, type 1+2/D1+C2, for use in measurement, control and regulation technology

• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling

Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Augstākais ilgtermiņa spriegums AC	37
Augstākais ilgtermiņa spriegums DC	52
Ekrāna pieslēgums	jā
Ekranējums	tieši
Gareniskā pretestība	1.2 ± 5%
Ieejas / izejas montāža	Skrūvējamas spailes
Ierīces signalizācija	nav
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Impulsstrāva	2,5 kA
Impulsu strāvas caurlaidība, stieple-stieple	10 kV / 5 kA
Impulsu strāvas caurlaidība, stieple–zeme	10 kV / 5 kA
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	48V
Kapacitāte (dzīsla-dzīsla)	≤30 pF
Kapacitāte (dzīsla-zemējums)	≤30 pF
Kategorie	1. + 2. tips/D1 + C2
Kopējā impulsu strāva novadītājā (10/350)	2,5
Kopējā impulsu strāva novadītājā (8/20)	20 kA

LPZ	0→2
Nominālā noplūdes strāva (8/20 µs)	10 kA
Nominālā noslogojuma strāva, AC	0,425
Nominālā noslogojuma strāva, DC	0,6 A
Nominālā zibensizlādes strāva In aiz C2 (kopā)	20 kA
Pārbaudes standarts	IEC 61643-21
Pieslēguma diametrs, elastīgs maks.	1,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Robežfrekvence	100 MHz
SPD atb.	I + II klase/D1 + C2
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Virknes pretestība katrai stieplei	1,2 Ω ± 5%
Zemējums ar:	Pieslēguma vads / U profila sliede

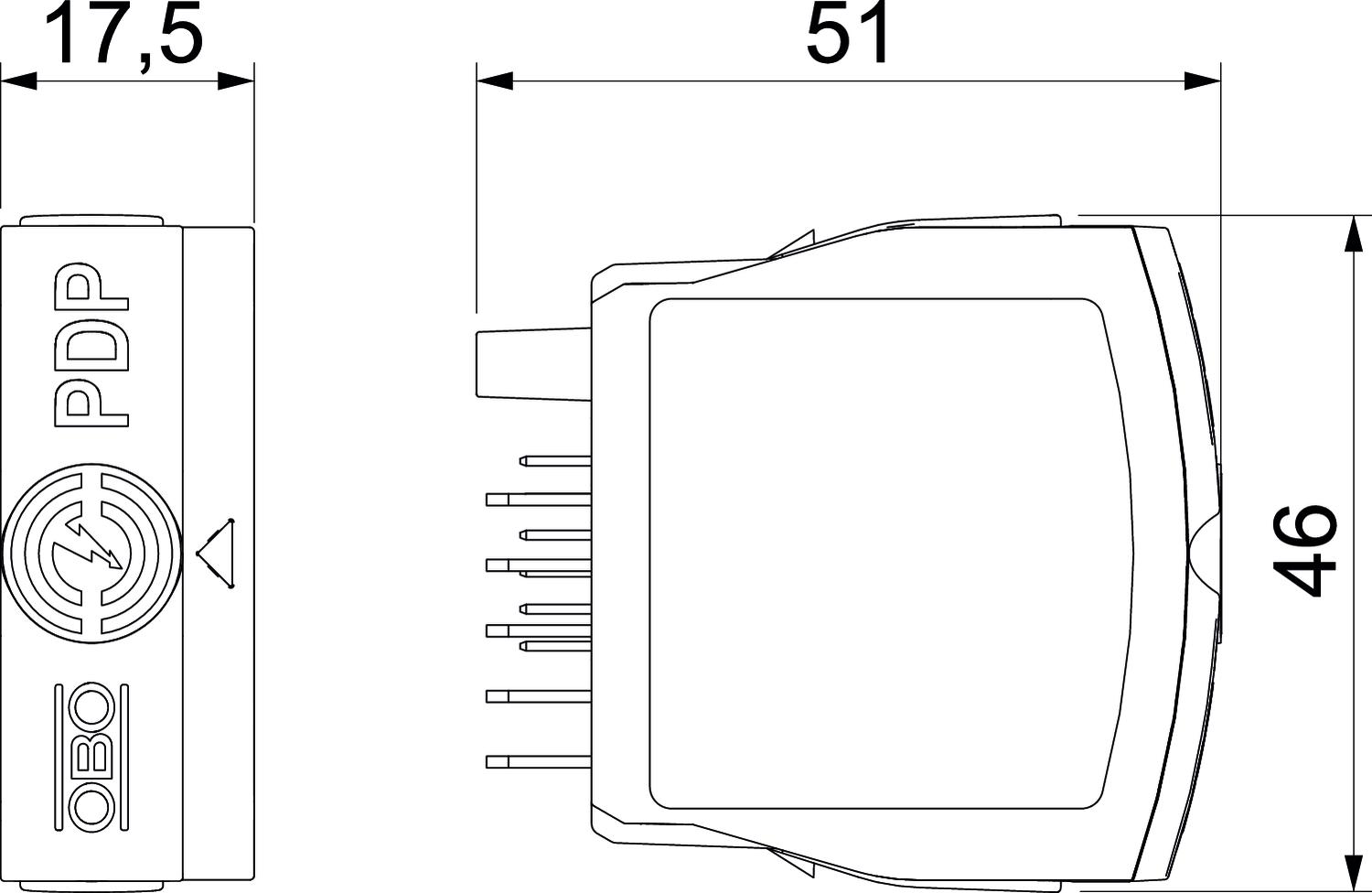

Izmēri

Augstums	46 mm
Garums	51 mm

Platums	17,5 mm

Visi tipi

Visi tipi

Tips	Augstākais ilgtermiņa spriegums AC	Augstākais ilgtermiņa spriegums DC	Spraudsistēma	Preces Nr.	Daudzums	mazākā pārd. vien.
PDP-P-2-5-OS	4,2	6	Spaile	5080422	Gabals	1 Gabals
PDP-P-2-12-OS	12	16	Spaile	5080424	Gabals	1 Gabals
PDP-P-2-24-OS	21	30	Spaile	5080426	Gabals	1 Gabals
PDP-P-2-48-OS	37	52	Spaile	5080428	Gabals	1 Gabals
