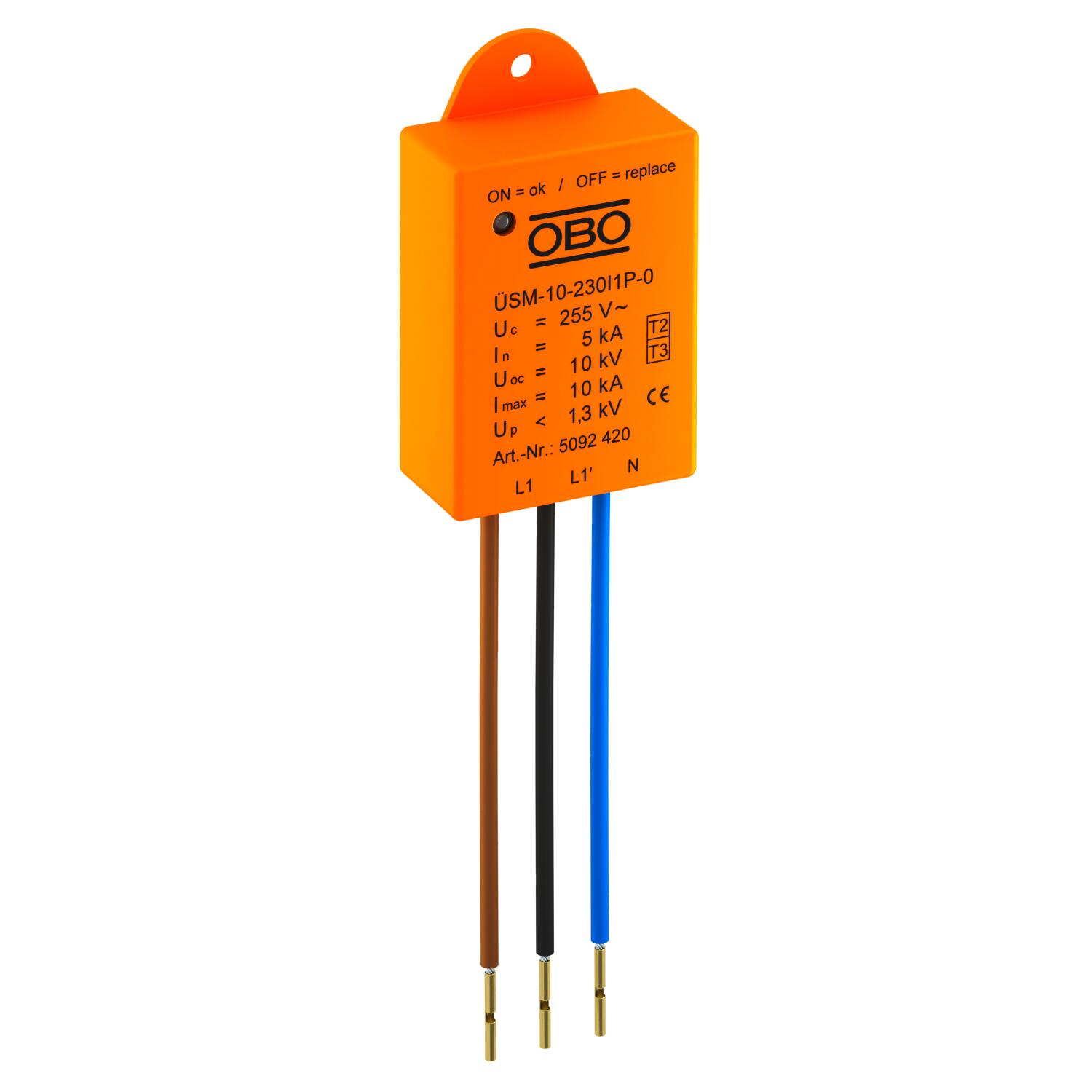

Pārspriegumaizsardzības modulis ÜSM-10-230l1P-0 1 | 255 | IP20

Pārspriegumaizsardzības modulis ÜSM-10-230l1P-0

Preces Nr. 5092420 | EAN 4012196426713

Preces Nr. / Tips	5092420 / ÜSM-10-230I1P-0

Polu izpildījums	1

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Pārsprieguma aizsargierīces modulis, tips 2 + 3, atb. DIN EN 61643-11, 230/400 V tīkliem.

Paredzēts elektronisko ierīču, piem., LED dziņu, aizsardzībai.

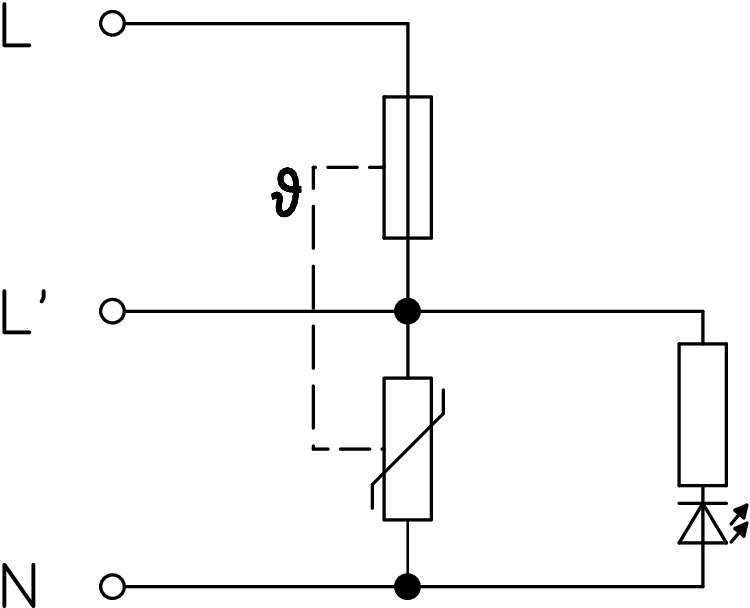

• ar darbības indikatoru un slodzes ķēdes atvienošanu SPD atteices gadījumā
• neliels izmērs uzstādīšanai masta pieslēgšanas kārbā vai pirms dziņa
• aizsardzības shēma ar maksimālu 10 kA novadīšanas spēju
• pārsprieguma samazinājums zem 1300 V (aizsardzības līmenis)
• gaismekļiem ar aizsardzības izolāciju (SK II), bez PE pieslēguma

Pielietojums: kabeļu pārejas kārbās, nozarkārbās, kabeļu kanālos, kā arī zemgrīdas sistēmās
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1300
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	255 V
Augstākais pastāvīgais spriegums (L-N)	255 V
Augstākais pastāvīgais spriegums (N-PE)	255 V

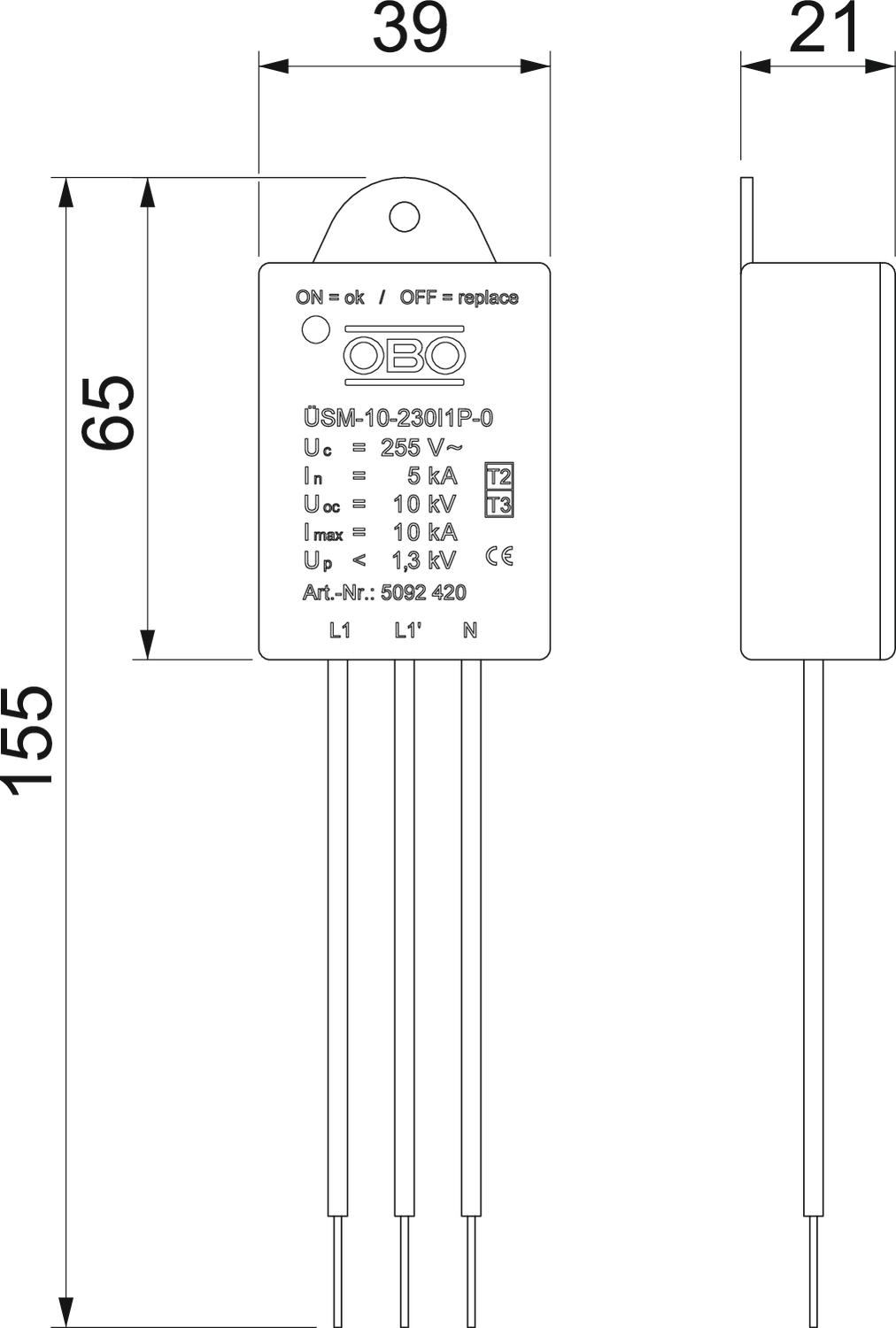

Augstums	21 mm
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Garums	155 mm
Ierīces signalizācija	optisks
Izmērs	230V
Izpildījums	1-pola, bez PE, paredzēts SK II
LPZ	1→2
Maksimālā aizsardzība pie ieejas	16 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	10 kA

Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N]	10 kA
Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE]	10 kA
Maksimumstrāvas aizsardzība tīkla pusē	16
Montāžas veids	Citi
Nominālā noplūdes strāva (8/20 µs)	5 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	5 kA
Nominālā noplūdes strāva (8/20 µs) [N-PE]	5 kA
Nominālais spriegums AC (50/60 Hz)	230 V
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	16 A
Pieslēguma kabeļa garums	0,09 m
Platums	40 mm
Polu izpildījums	1
SPD atb. EN 61643-11	Tips 2+3
SPD atb. IEC 61643-1	II+III klase
Tipa 2 pārbaudes klase	jā
Tipa 3 pārbaudes klase	jā

Visi tipi
