Pārspriegumaizsardzība LED sistēmai ÜSM-20-230I1P+PE 1+N/PE | 255 | IP20

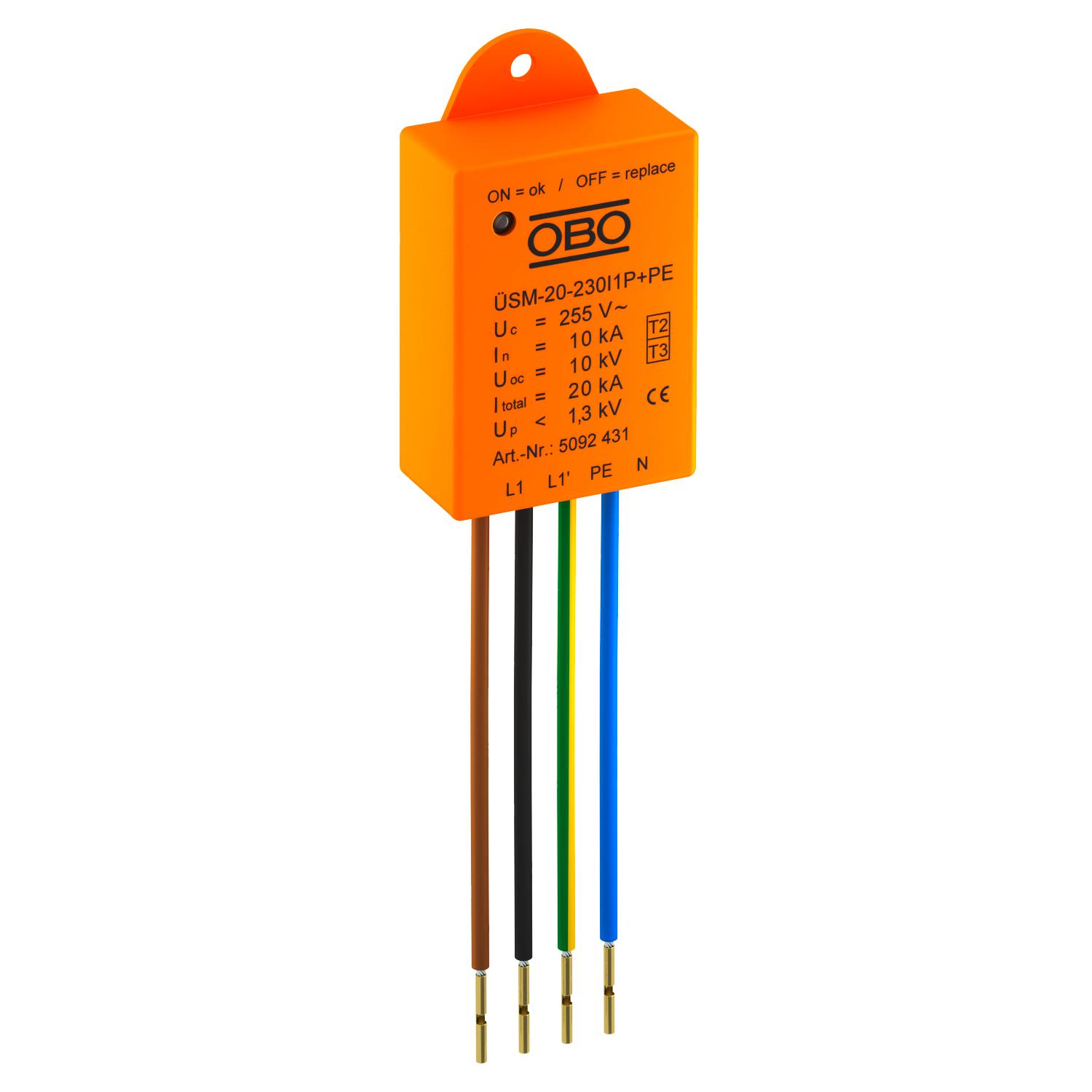

Pārspriegumaizsardzība LED sistēmai ÜSM-20-230I1P+PE

Preces Nr. 5092431 | EAN 4012196515400

Preces Nr. / Tips	5092431 / ÜSM-20-230I1P+PE

Polu izpildījums	1+N/PE

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Pārsprieguma aizsargierīces modulis, tips 2 + 3, atb. DIN EN 61643-11, 230/400 V tīkliem.

Paredzēts LED apgaismojuma aizsardzībai.

• ar darbības indikatoru un slodzes ķēdes atvienošanu SPD atteices gadījumā
• neliels izmērs uzstādīšanai masta pieslēgšanas kārbā vai pirms dziņa
• 1+NPE aizsardzības shēma ar maksimāli 20 kA novadīšanas spēju
• pārsprieguma ierobežošana zem 1300 V vai 1000 V pie 5 kA
• ar gaismekļa atvienošanu vai bez tās bojājuma gadījumā

Pielietojums: kabeļu pārejas kārbās, nozarkārbās, kabeļu kanālos, kā arī zemgrīdas sistēmās
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,3
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	255 V
Augstākais pastāvīgais spriegums (L-N)	255 V
Augstākais pastāvīgais spriegums (N-PE)	255 V

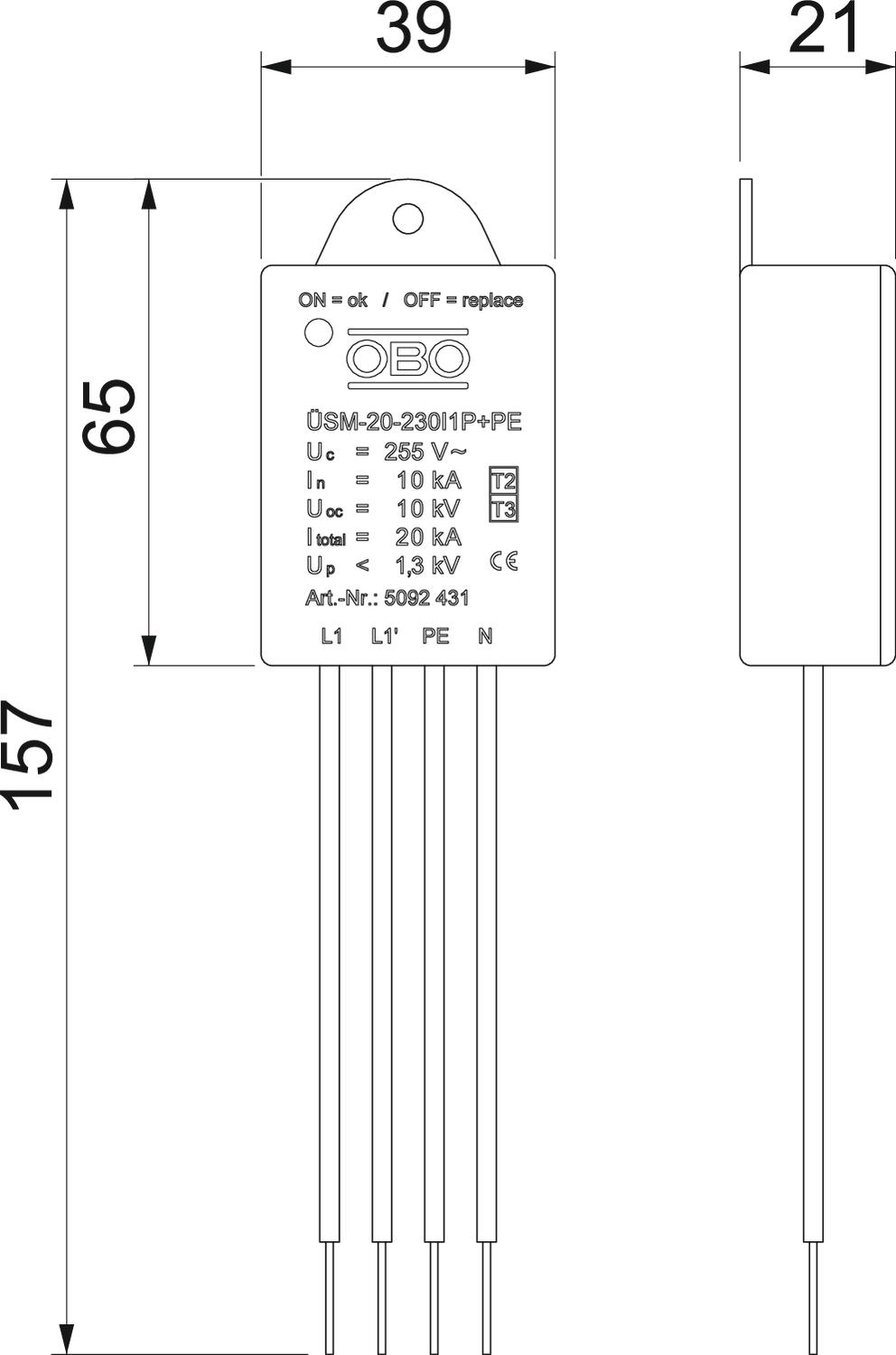

Augstums	21 mm
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Garums	155 mm
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	20 kA
Izmērs	230V
Izpildījums	1-pola + NPE, paredzēts SK I
Kopējais aizsardzības līmenis [L-PE]	1,5 kV
LPZ	1→2
Maksimālā aizsardzība pie ieejas	16 A

Maksimālā impulsu strāva novadītājā (8/20 μs)	20 kA
Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N]	10 kA
Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE]	10 kA
Maksimumstrāvas aizsardzība tīkla pusē	16
Montāžas veids	Citi
Nominālā noplūdes strāva (8/20 µs)	10 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	10 kA
Nominālā noplūdes strāva (8/20 µs) [N-PE]	10 kA
Nominālais spriegums AC (50/60 Hz)	230 V
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	16 A
Pieslēguma kabeļa garums	0,09 m
Platums	40 mm
Polu izpildījums	1+N/PE
SPD atb. EN 61643-11	Tips 2+3
SPD atb. IEC 61643-1	II+III klase
Tipa 2 pārbaudes klase	jā
Tipa 3 pārbaudes klase	jā
