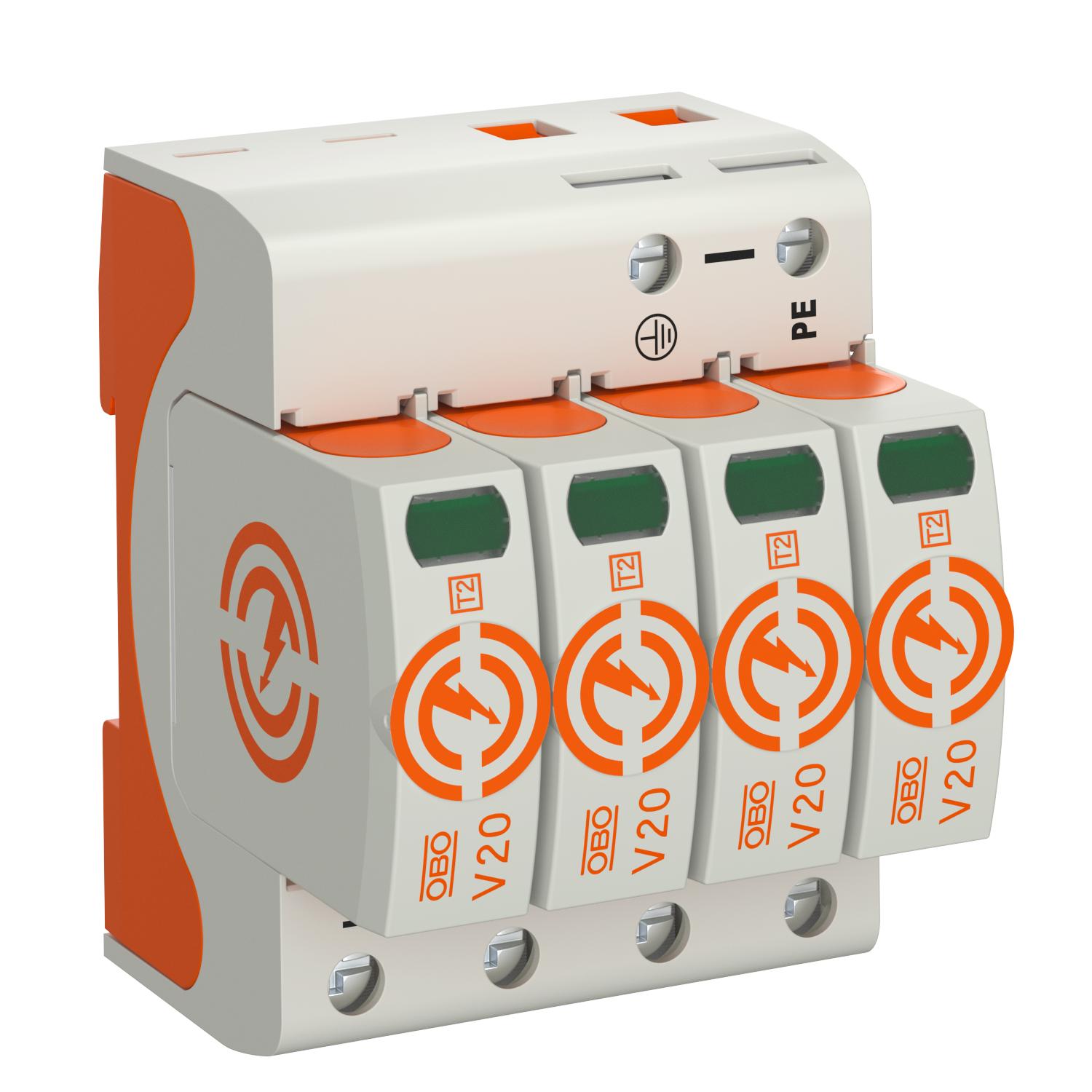

Pārsprieguma novadītājs V20, 4 polu 280 V
Preces Nr. 5095164 | EAN 4012196159833
- Produkta apraksts
-
Produkta aprakstsPārsprieguma novadītājs, tips 2
• pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.
-
- Tehniskie dati
-
Pieslēgšanas iespējas
Aizsardzības līmenis [L-N] ≤1,3 Aizsardzības veids IP20 Atbildes laiks <25 ns Atļaujas VDE Atlikušais spriegums [L-N] @ 1 kA 0,8 kV Atlikušais spriegums [L-N] @ 5 kA 1 kV Augstākais ilgtermiņa spriegums AC 280 V Augstākais pastāvīgais spriegums (L-N) 280 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 2 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 1,5 mm² Griezes moments 4 Nm Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 160 kA Integrēta aizsardzība pie ieejas nē Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 50 kA eff Izmērs 280V Izpūtošs nē Izturīgs pret īssavienojumu jā Korpusa montāžas materiāli PA UL 94 V-0 Maksimālā aizsardzība pie ieejas 160 A Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] 40 kA Maksimumstrāvas aizsardzība tīkla pusē 160 A gL/gG Minimālais attālums 1,5 mm Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 20 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 20 kA Nominālais spriegums AC (50/60 Hz) 230 V Pārspriegumaizsardzības ierīces kabeļu vieds Elektroenerģijas vads AC Polu izpildījums 4 Polu skaits 4 SPD atb. EN 61643-11 Tips 2 SPD atb. IEC 61643-1 II klase SPD saskaņā ar UL 1449 4. tips Tālvadības signalizācija nē Tīkla tips citi Tīkla tips TN jā Tīkla tips TN-C-S jā Tīkla tips TN-S jā Tipa 2 pārbaudes klase jā TOV spriegums [L-N] – bezatteices režīms – 120 min 440 V TOV spriegums [L-N] – iztursprieguma režīms – 5 s 335 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 1,5 mm² - Visi tipi
