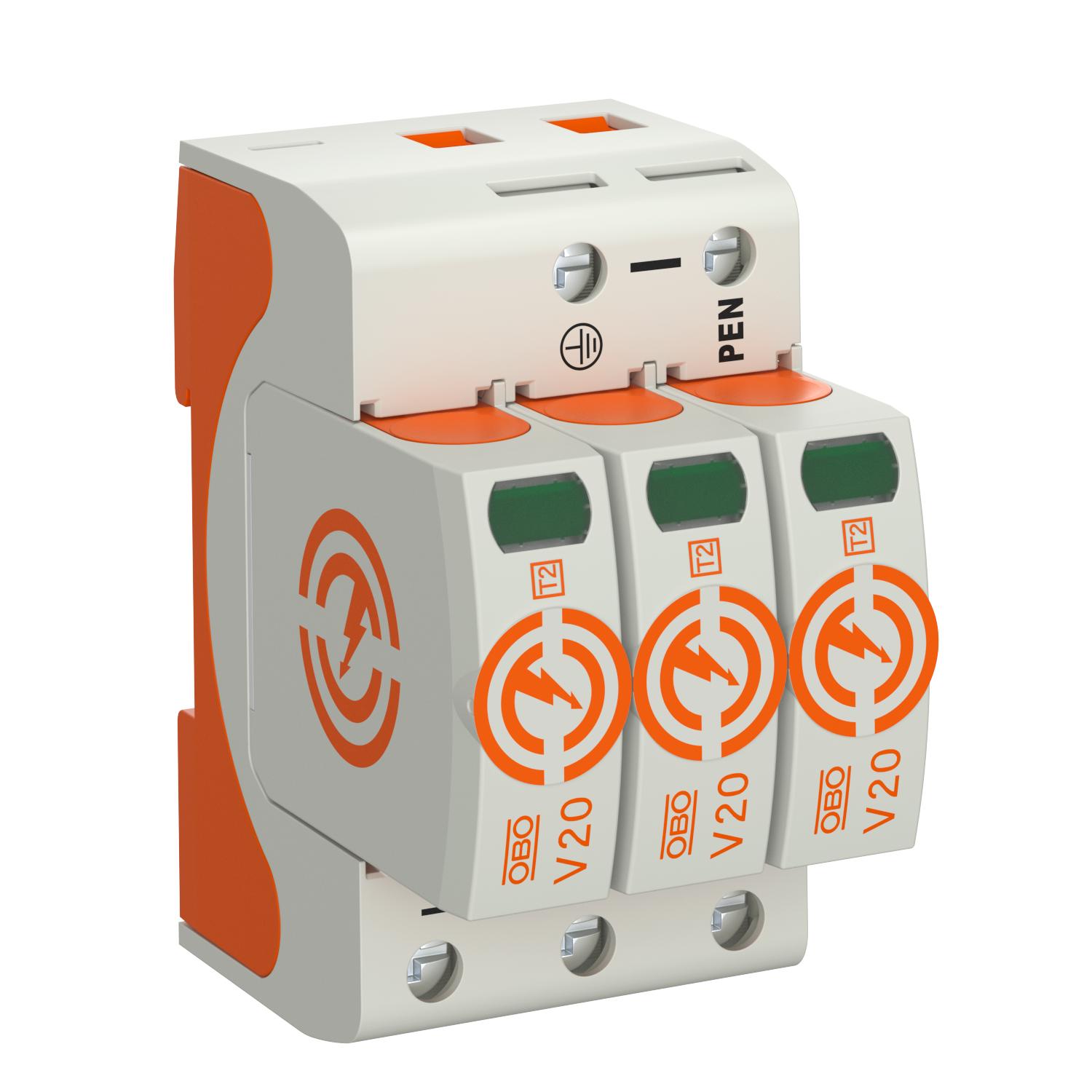

Pārsprieguma novadītājs V20, 3 polu 280 V 3 | 280 | IP20

Pārsprieguma novadītājs V20, 3 polu 280 V

Preces Nr. 5095163 | EAN 4012196159826

Preces Nr. / Tips

Polu izpildījums

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Pārsprieguma novadītājs, tips 2

• pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai

Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,3
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Atļaujas	VDE
Atlikušais spriegums [L-N] @ 1 kA	0,8 kV
Atlikušais spriegums [L-N] @ 5 kA	1 kV
Augstākais ilgtermiņa spriegums AC	280 V
Augstākais pastāvīgais spriegums (L-N)	280 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	2 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	1,5 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	16 AWG
Griezes moments	4 Nm
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	120 kA
Integrēta aizsardzība pie ieejas	nē
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	50 kA eff
Izmērs	280V
Izpūtošs	nē
Izturīgs pret īssavienojumu	jā
Korpusa montāžas materiāli	PA UL 94 V-0
Maksimālā aizsardzība pie ieejas	160 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA

Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N]	40 kA
Maksimumstrāvas aizsardzība tīkla pusē	160 A gL/gG
Minimālais attālums	1,5 mm
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	20 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Polu izpildījums	3
Polu skaits	3
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
SPD saskaņā ar UL 1449	4. tips
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Tipa 2 pārbaudes klase	jā
TOV spriegums [L-N] – bezatteices režīms – 120 min	440 V
TOV spriegums [L-N] – iztursprieguma režīms – 5 s	335 V
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	2 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	1,5 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	16 AWG

Visi tipi

Visi tipi

Tips	Polu izpildījums	Augstākais ilgtermiņa spriegums AC	Aizsardzības veids	Preces Nr.	Daudzums	mazākā pārd. vien.
V20-1-280	1	280 V	IP20	5095161	Gabals	1 Gabals
V20-2-280	2	280 V	IP20	5095162	Gabals	1 Gabals
V20-3-280	3	280 V	IP20	5095163	Gabals	1 Gabals
V20-4-280	4	280 V	IP20	5095164	Gabals	1 Gabals
