Pārsprieguma novadītājs V20, 2 polu 280 V 2 | 280 | IP20

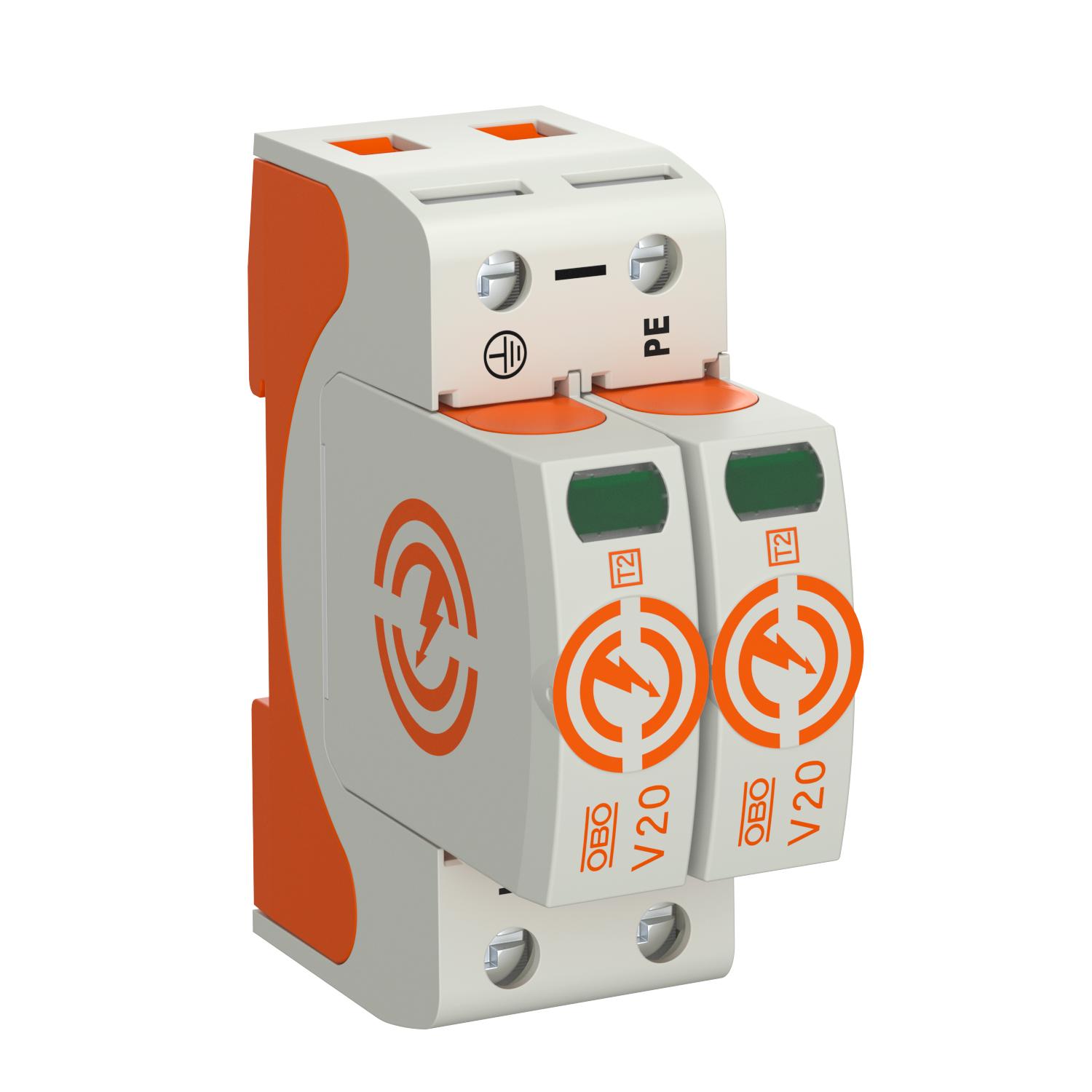

Pārsprieguma novadītājs V20, 2 polu 280 V

Preces Nr. 5095162 | EAN 4012196159819

Preces Nr. / Tips

Polu izpildījums

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Pārsprieguma novadītājs, tips 2

• pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai

Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,3
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Atļaujas	VDE
Atlikušais spriegums [L-N] @ 1 kA	0,8 kV
Atlikušais spriegums [L-N] @ 5 kA	1 kV
Augstākais ilgtermiņa spriegums AC	280 V
Augstākais pastāvīgais spriegums (L-N)	280 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	2 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	16 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	1,5 mm²
Griezes moments	4 Nm
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	80 kA
Integrēta aizsardzība pie ieejas	nē
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	50 kA eff
Izmērs	280V
Izpūtošs	nē
Izturīgs pret īssavienojumu	jā
Korpusa montāžas materiāli	PA UL 94 V-0
Maksimālā aizsardzība pie ieejas	160 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA

Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N]	40 kA
Maksimumstrāvas aizsardzība tīkla pusē	160 A gL/gG
Minimālais attālums	1,5 mm
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	20 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Polu izpildījums	2
Polu skaits	2
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
SPD saskaņā ar UL 1449	4. tips
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Tipa 2 pārbaudes klase	jā
TOV spriegums [L-N] – bezatteices režīms – 120 min	440 V
TOV spriegums [L-N] – iztursprieguma režīms – 5 s	335 V
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	2 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	16 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	1,5 mm²

Visi tipi

Visi tipi

Tips	Polu izpildījums	Augstākais ilgtermiņa spriegums AC	Aizsardzības veids	Preces Nr.	Daudzums	mazākā pārd. vien.
V20-1-280	1	280 V	IP20	5095161	Gabals	1 Gabals
V20-2-280	2	280 V	IP20	5095162	Gabals	1 Gabals
V20-3-280	3	280 V	IP20	5095163	Gabals	1 Gabals
V20-4-280	4	280 V	IP20	5095164	Gabals	1 Gabals
