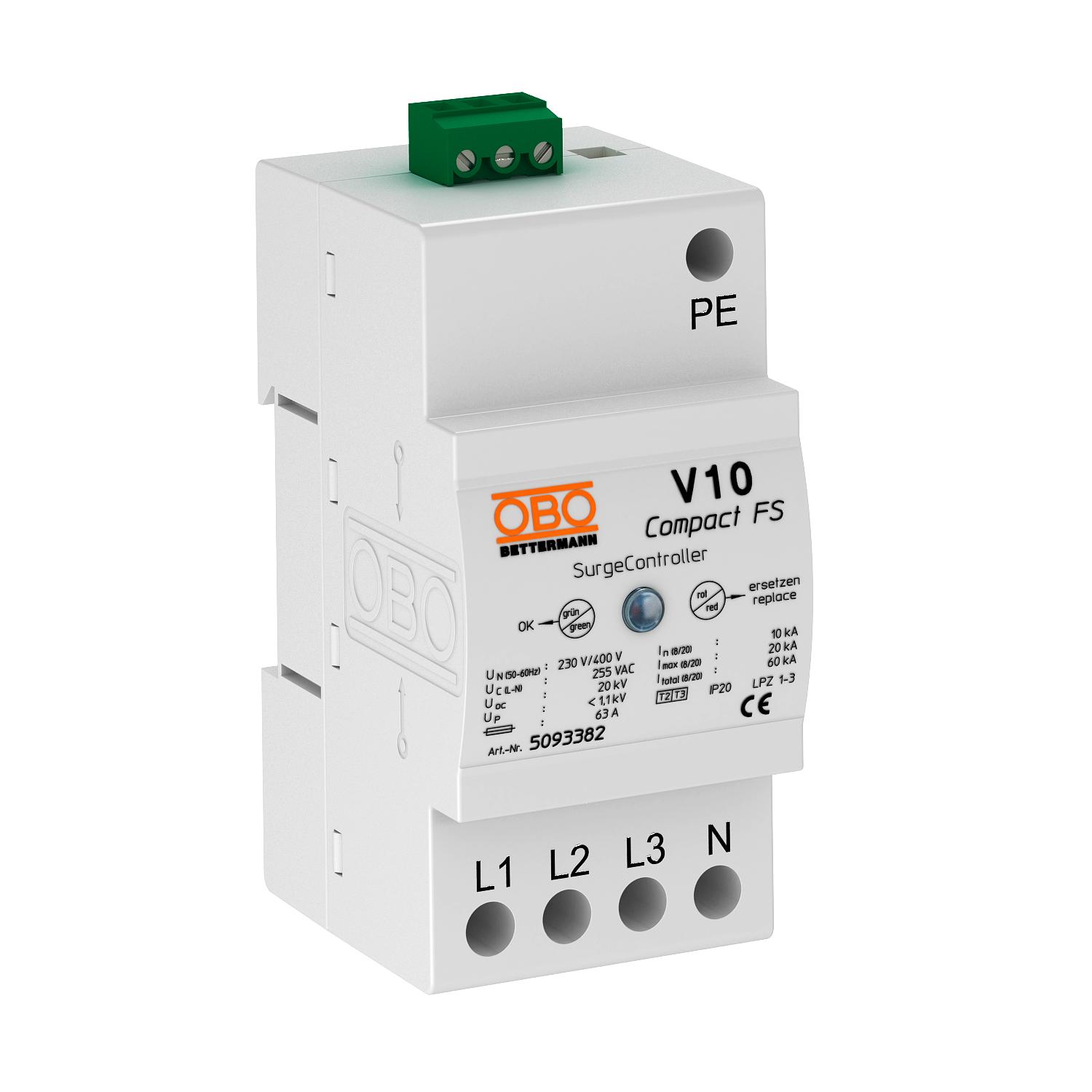

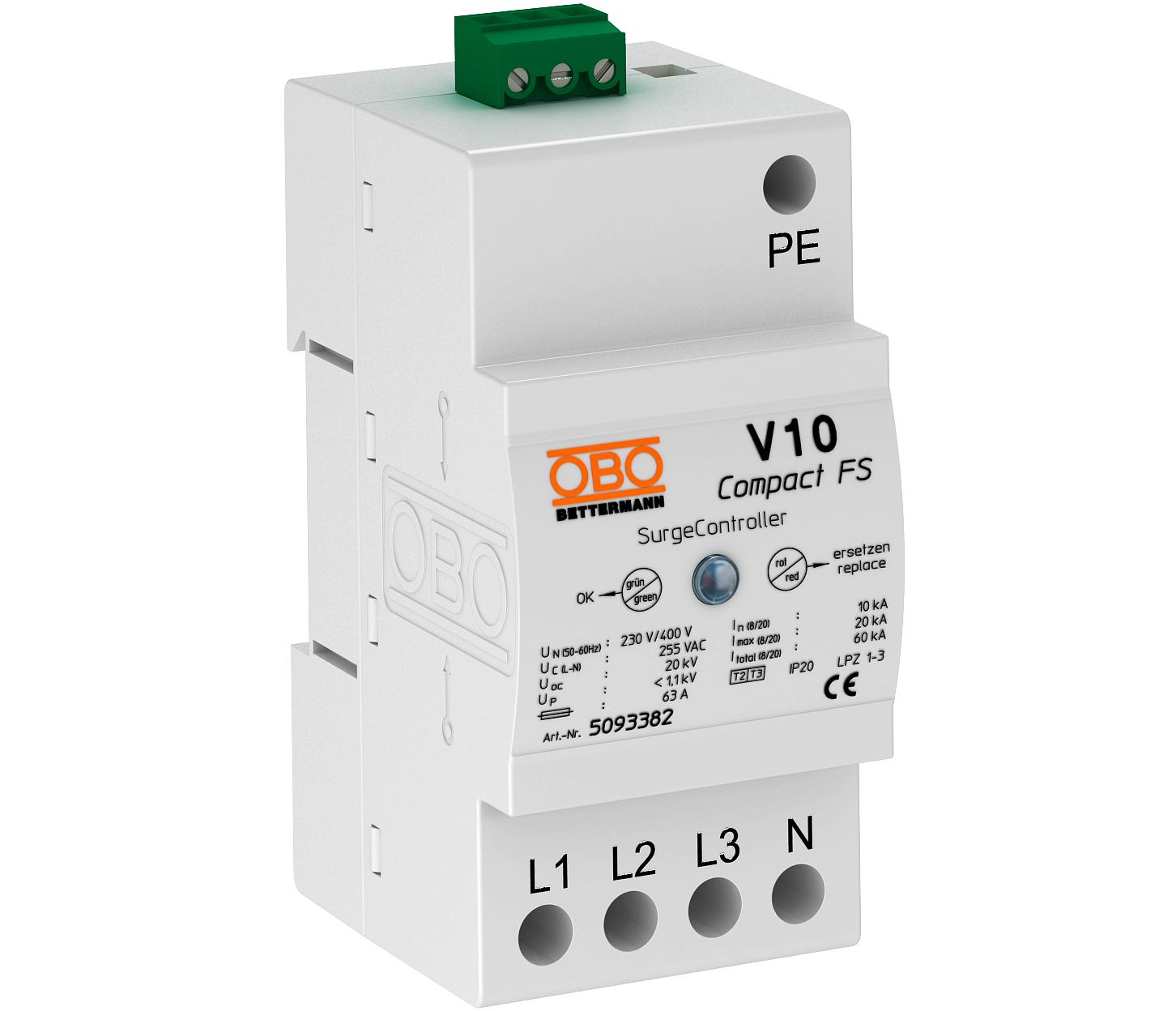

Pārsprieguma novadītājs V10 Compact, ar tālvadības signalizāciju 255 V 3+N/PE | 255 | IP20

Pārsprieguma novadītājs V10 Compact, ar tālvadības signalizāciju 255 V

Preces Nr. 5093382 | EAN 4012196098583

Preces Nr. / Tips	5093382 / V10 COMPACT-FS

Polu izpildījums	3+N/PE

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Pārsprieguma aizsargierīce – kompakts modulis, tips 2+3

• pārspriegumaizsardzība sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• kopējā novadīšanas spēja līdz 60 kA (8/20)

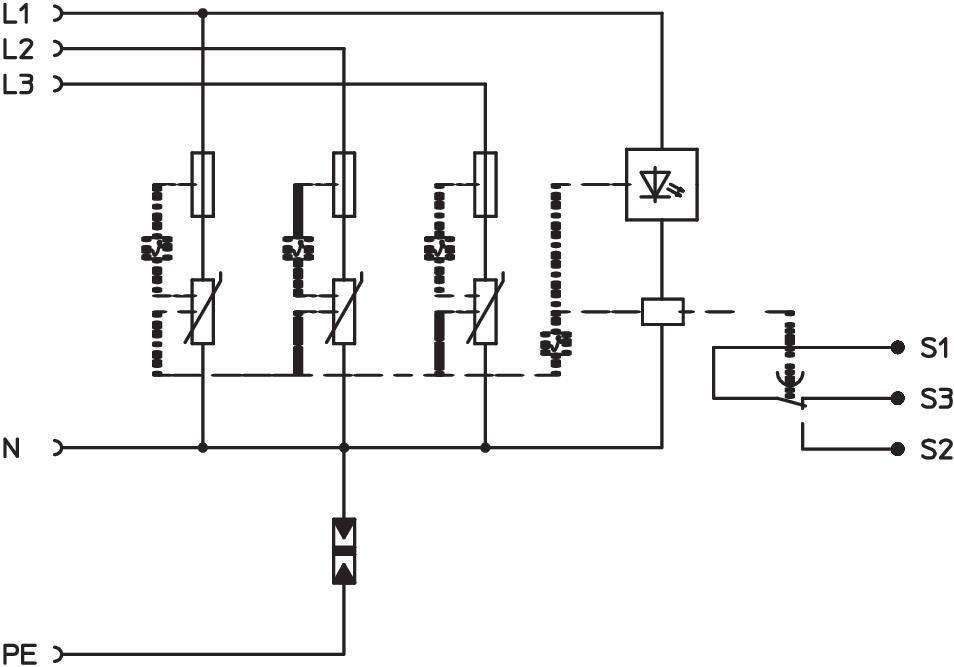

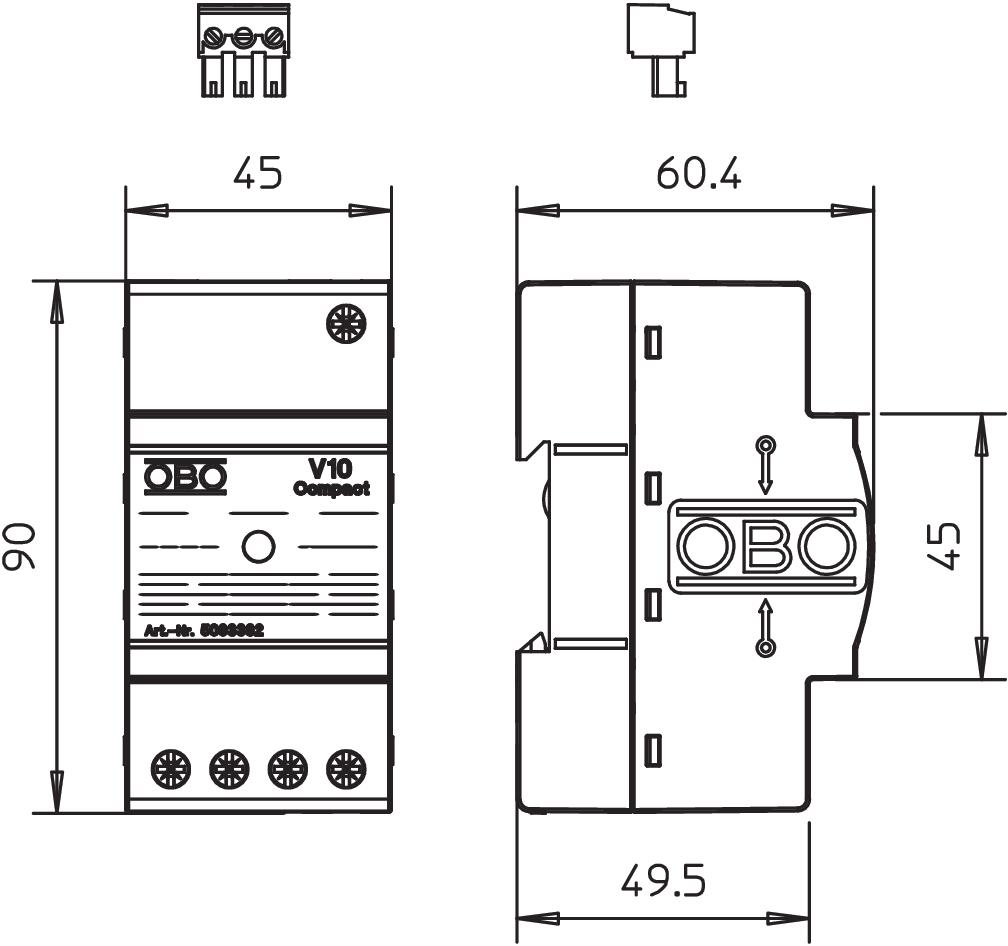

• integrēts 3+1 risinājums TN un TT tīklu sistēmām, moduļa platums 45 mm
• jaudīga varistoru tehnoloģija
• ar termisku un dinamisku atvienošanas ierīci, kā arī optisku darbības indikatoru
• versija ...-FS ar bezpotenciāla pārslēdzējkontaktu tālvadības signalizācijai

Pielietojums: sekundārā/starpstāvu sadale, kā arī ierīču aizsardzība maiņstrāvas sistēmās.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	255 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	10 mm²
FM kontakti	Pārslēgs
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	60 kA
Integrēta aizsardzība pie ieejas	nē
Izmērs	255V
Izpildījums	3+NPE
LPZ	1→3
Maksimālā aizsardzība pie ieejas	63 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	20 kA
Maksimumstrāvas aizsardzība tīkla pusē	63
Montāžas veids	Montāžas sliede 35 mm

Nominālā noplūdes strāva (8/20 µs)	10 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Polu izpildījums	3+N/PE
Sekundārās strāvas dzēšanas spēja (ef) [N-PE]	10,6 kA
SPD atb. EN 61643-11	Tips 2+3
SPD atb. IEC 61643-1	II+III klase
Tālvadības signalizācija	jā
Tīkla tips	citi
Tīkla tips TN	jā
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
Tipa 2 pārbaudes klase	jā
Tipa 3 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	10 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
