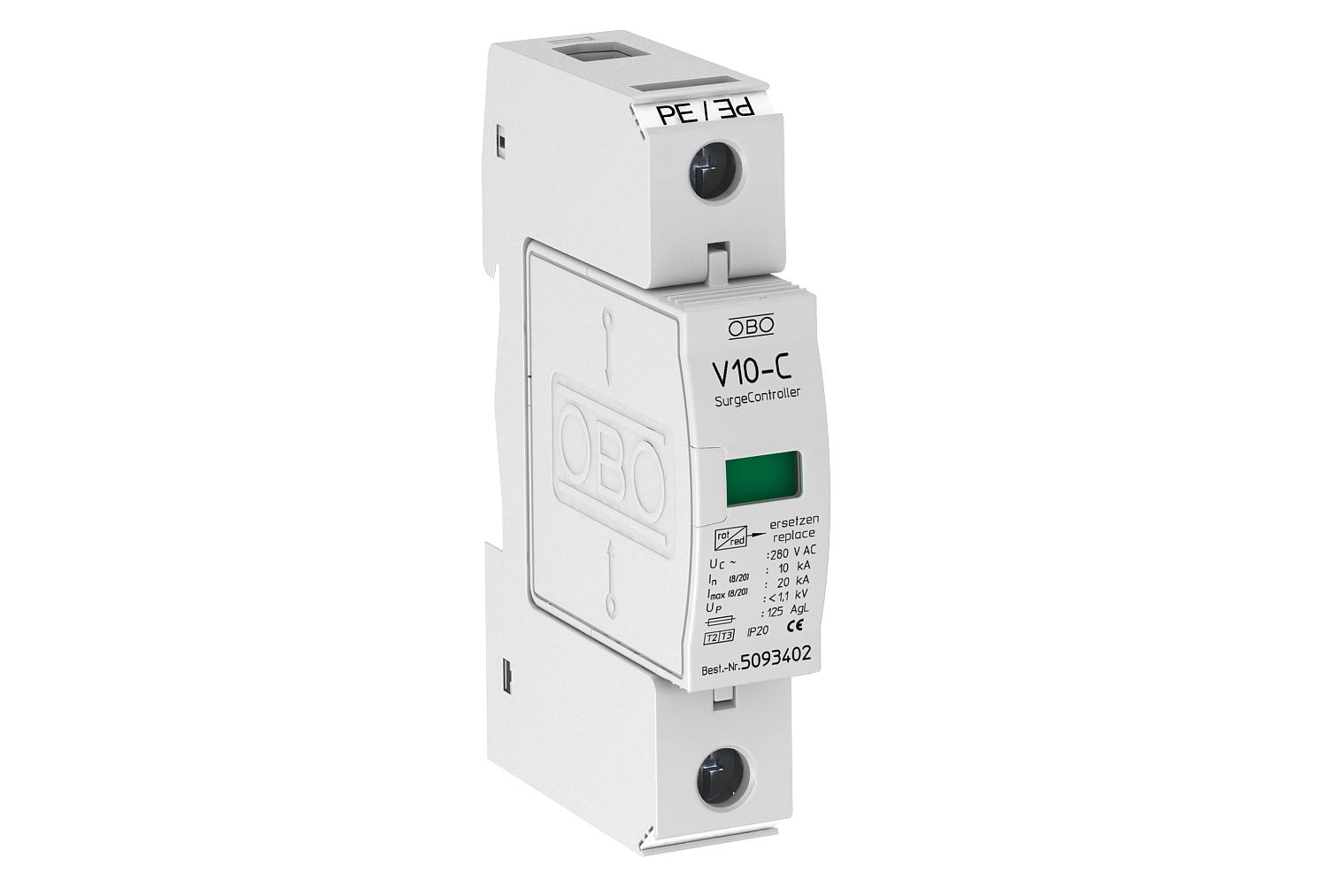

Pārsprieguma novadītāja augšējā daļa, V10 280 V
Preces Nr. 5093415 | EAN 4012195406778
- Produkta apraksts
-
Produkta aprakstsPārsprieguma novadītājs, tips 2+3
• Pārsprieguma aizsardzības potenciālu izlīdzināšanai sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 20 kA (8/20) katram polam
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu un optisku funkciju indikatoru
• Jaudīga varistoru tehnoloģija
• Apakšējā daļa ar Multi pieslēguma spailēm
Pielietojuma piemērs: potenciālu izlīdzināšana un ierīču aizsardzība sekundārajā sadalē un ierīču aizsardzībā.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atbildes laiks <25 ns Augstākais ilgtermiņa spriegums AC 280 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 10 kA Izmērs 280V Izpildījums 1 pola LPZ 1→3 Maksimālā aizsardzība pie ieejas 125 A Maksimālā impulsu strāva novadītājā (8/20 μs) 20 kA Maksimumstrāvas aizsardzība tīkla pusē 125 Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 10 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 10 kA Nominālā noplūdes strāva (8/20 µs) [N-PE] 30 kA Nominālais spriegums AC (50/60 Hz) 230 V Polu izpildījums 1 SPD atb. EN 61643-11 Tips 2+3 SPD atb. IEC 61643-1 II+III klase Tīkla tips visi Tīkla tips TN jā Tīkla tips TN-C jā Tīkla tips TN-C-S jā Tīkla tips TN-S jā Tīkla tips TT jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm² - Visi tipi
