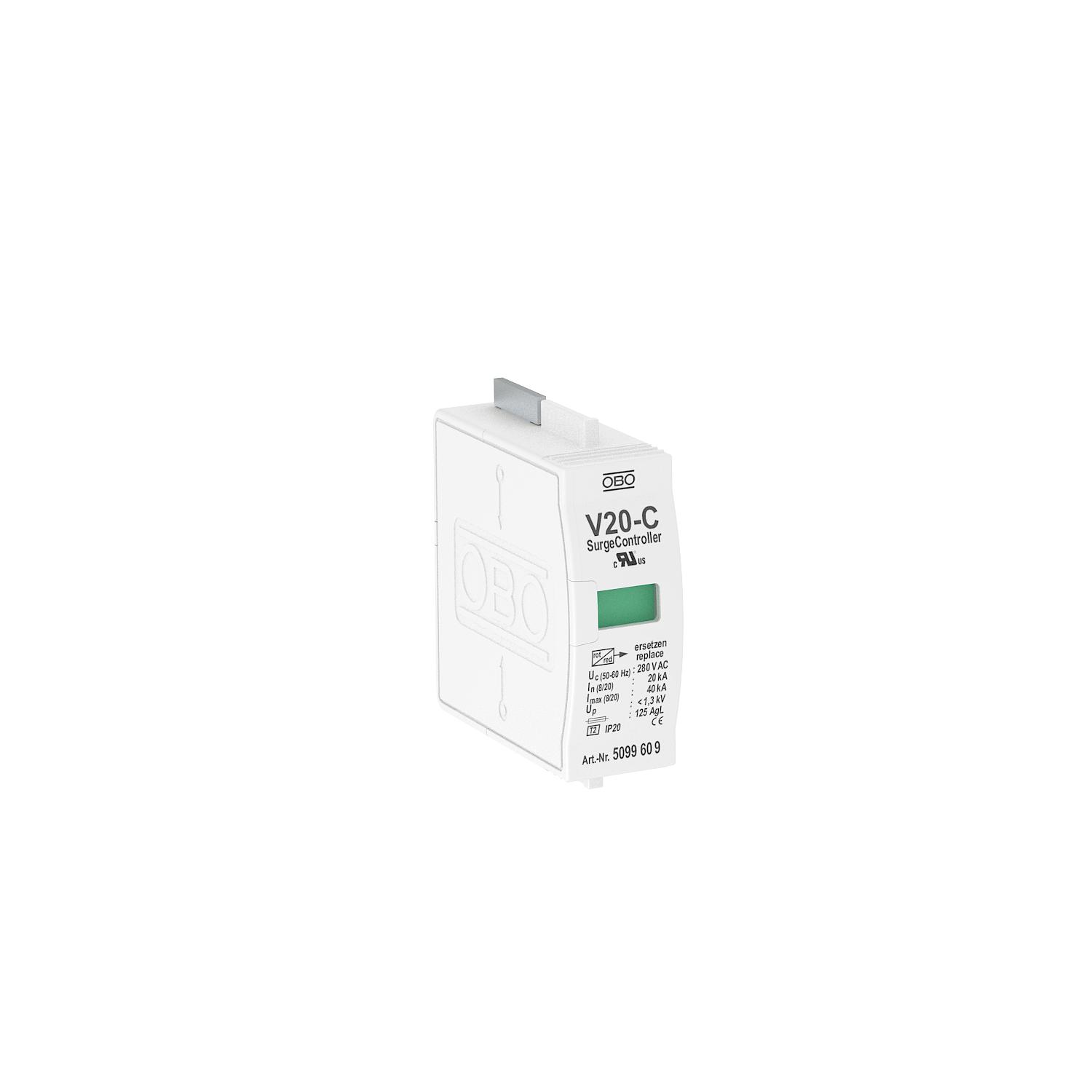

Pārsprieguma novadītāja augšējā daļa, 280 V
Preces Nr. 5099609 | EAN 4012195396918
- Produkta apraksts
-
Produkta apraksts
Augšējā daļa – tipa 2 pārsprieguma novadītājs
• Iespraužama augšējā daļa, lai to no apakšējās daļas varētu atdalīt, neizmantojot darbarīkus
• Piegādes komplektā ir termiska izolējoša iekārta un optisks bojājumu indikators
• Augsta strāvas vadītspēja un ilgs darbmūžs
* Pilns komplekts = augšējā un apakšējā daļa
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atbildes laiks <25 ns Augstākais ilgtermiņa spriegums AC 280 Augstākais ilgtermiņa spriegums DC 350 Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) min. 25 mm² Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Izmērs 280V Izpildījums 1 pola augšējā daļa; 280 V Izpūtošs nē LPZ 1→2 Maksimālā aizsardzība pie ieejas 125 A Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA Montāžas veids uz pamatelementa Nominālā noplūdes strāva (8/20 µs) 20 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 20 kA Nominālais spriegums AC (50/60 Hz) 230 V Polu izpildījums 1 SPD atb. EN 61643-11 Tips 2 SPD atb. IEC 61643-1 II klase Tālvadības signalizācija nē Tīkla tips TN Tipa 2 pārbaudes klase jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Pieslēgšanas iespējas
Impulsu strāva novadītājā (8/20 µs) [kopējā] 20 kA Maksimumstrāvas aizsardzība tīkla pusē 125 Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm² - Visi tipi
