Pamataizsardzība dubultdzīslu sistēmām ar HF lietojumiem 120 V 2 | 120 | 170 | Spaile

Pamataizsardzība dubultdzīslu sistēmām ar HF lietojumiem 120 V

Preces Nr. 5097976 | EAN 4012195578277

Preces Nr. / Tips	5097976 / TKS-B

Polu skaits	2

Augstākais ilgtermiņa spriegums AC	120 V

Augstākais ilgtermiņa spriegums DC	170 V

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

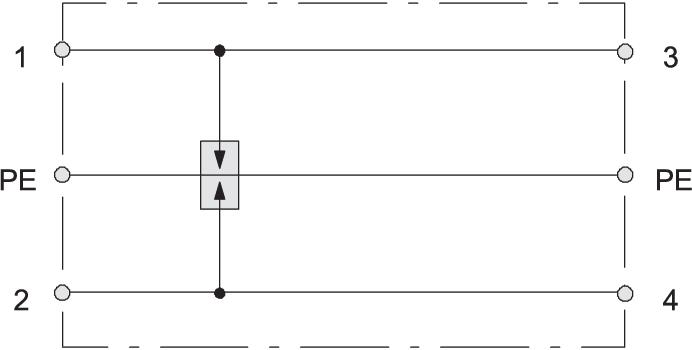

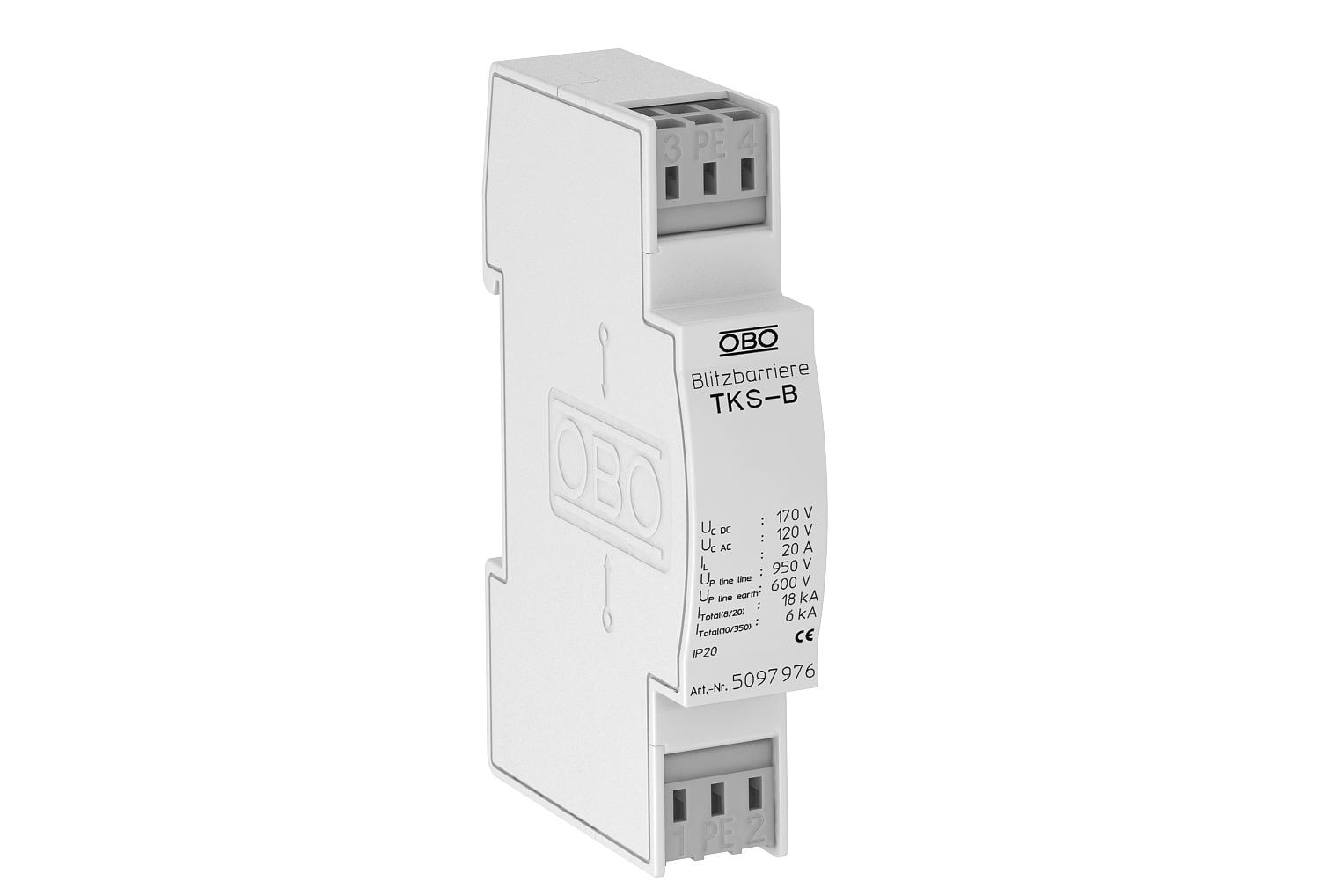

TKS-B: Pārsprieguma aizsargierīce, lietošanai ar mērīšanas, vadības un regulēšanas tehniku, kā arī telekomunikācijas sistēmās

• Pamataizsardzība zibensaizsardzības potenciālu izlīdzināšanai
• Augsta impulsa caurlaides spēja 6 kA (10/350)
• Vienkārša montāža, pieslēguma spailes bez skrūvēm

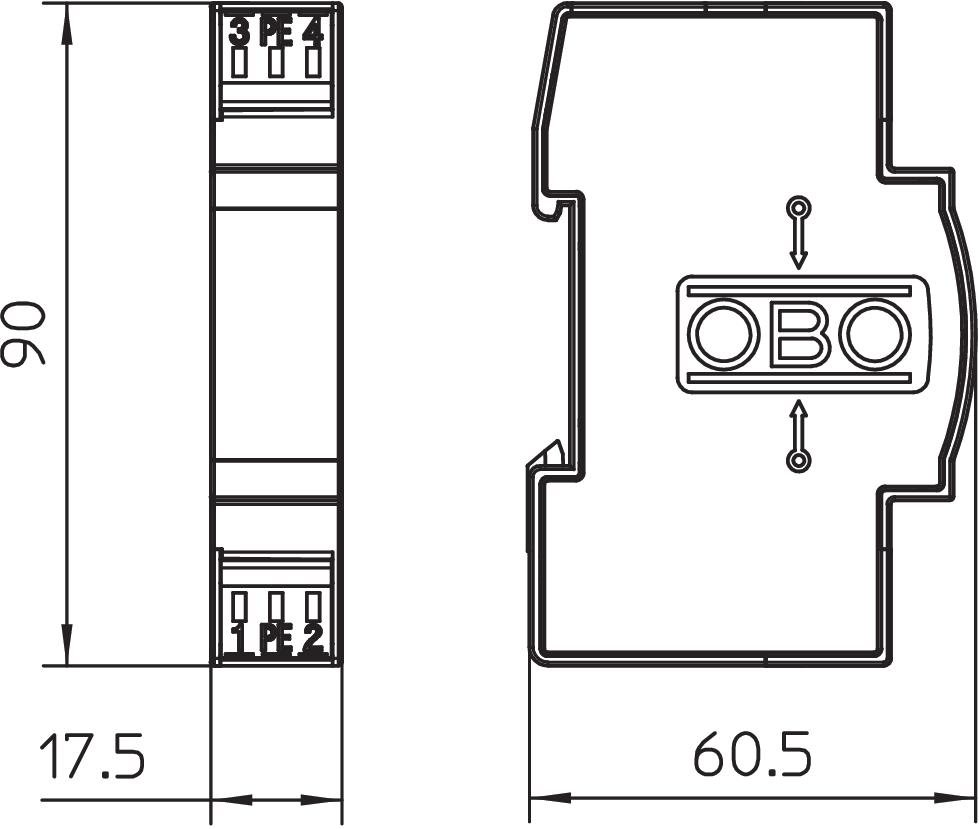

• Ar vietu ietaupīt ļaujošu 17,5 mm režģa izmēru

Lietojums: Universāli uzstādāms uz 35 mm U veida profila sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<950 V
Aizsardzības līmenis dzīsla–zeme	<600 V
Aizsardzības veids	IP20
Augstākais ilgtermiņa spriegums AC	120 V
Augstākais ilgtermiņa spriegums DC	170 V
Ekrāna pieslēgums	nē
Ievietotā slāpēšana (Insertion loss)	3 dB @ 250 MHz dB
Impulsu strāvas caurlaidība, stieple-stieple	C2: 18 kV / 9 kA
Impulsu strāvas caurlaidība, stieple–zeme	C2: 18 kV / 9 kA
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	120V AC
Izolācijas pretestība	>1 GΩ
Kapacitāte (dzīsla-dzīsla)	<10 pF
Kapacitāte (dzīsla-zemējums)	<10 pF
Kategorie	1. + 2. tips/D1 + C2
Kopējā impulsu strāva novadītājā (10/350)	D1: 6 kA

Kopējā impulsu strāva novadītājā (8/20)	18 kA
LPZ	0→2
Nominālā noslogojuma strāva, AC	14 A
Nominālā noslogojuma strāva, DC	20 A
Pārbaudes standarts	IEC 61643-21
Pieslēguma diametrs, elastīgs maks.	2,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Polu skaits	2
Robežfrekvence	250 MHz
Sadales vienība TE (17,5 mm)	1
SPD atb.	I + II klase/D1 + C2
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Zemējums ar:	Pieslēguma vads
