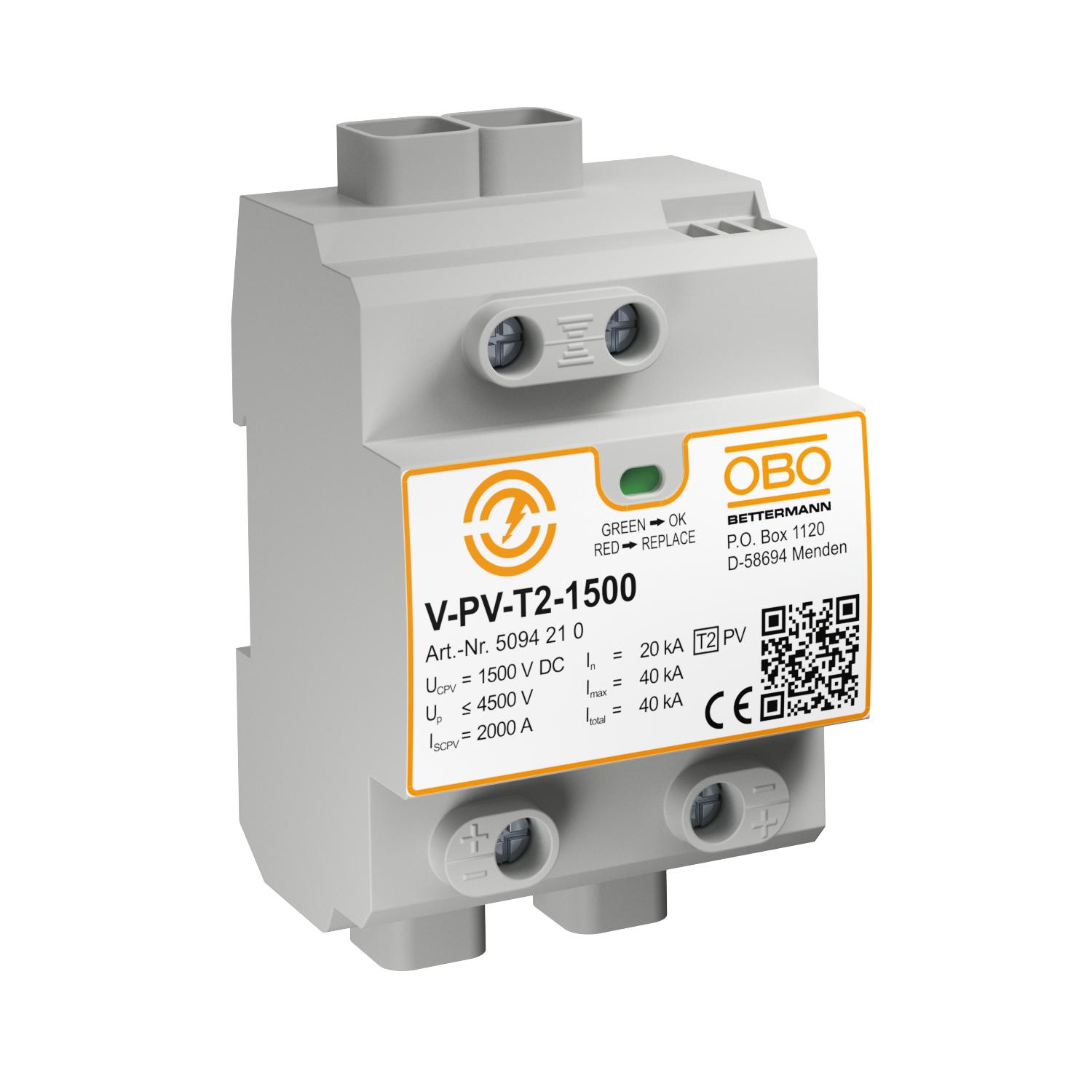

Nokomplektēts fotoelektriskais bloks, 1500 V DC

Preces Nr. 5094210 | EAN 4012196603695

citi
IP20
Produkta apraksts

Produkta apraksts

2. tips, pārsprieguma aizsargierīce fotoelekriskajām iekārtām.


• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja no 20 kA katram polam līdz 40 kA (8/20)
• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai

Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.
  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Aizsargierīce atb. DIN EN 61643-11 vai IEC 61643-11
  • Pāreja no LPZ 1 uz 2
  • Installation electrotechnical expertise
Tehniskie dati

Tehniskie dati

Aizsardzības veids IP20
Atbildes laiks <25 ns
Augstākais ilgtermiņa spriegums DC 1500 V
Augstums 120 mm
Ekspluatācijas temperatūra maks. 80 °C
Ekspluatācijas temperatūra min. -40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min. 2,5 mm²
Garums 65,5 mm
Ierīces signalizācija optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā] 40 kA
Integrēta aizsardzība pie ieejas
Izmērs 1500V DC
Izpildījums Y konfigurācija
Izpūtošs
Krāsa pelēks
LPZ 1→2
Maks. PV spriegums 1500 V
Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA
Montāžas veids Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs) 20 kA
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile) 50 A
Pārspriegumaizsardzības ierīces kabeļu vieds Elektroenerģijas vads DC (PV)
Platums 71,2 mm
Polu izpildījums citi
SPD atb. EN 61643-11 Tips 2
SPD atb. IEC 61643-1 II klase
Sprādziendroša konstrukcija
Tālvadības signalizācija
Tīkla tips DC
Tīkla tips TN
Tīkla tips TN-C
Tīkla tips TN-C-S
Tīkla tips TN-S
Tīkla tips TT
Tīkla tips, cits
Tīkla tips, DC
Tīkla tips, IT
Tipa 1 pārbaudes klase
Tipa 2 pārbaudes klase
Tipa 3 pārbaudes klase
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm²
Visi tipi

Visi tipi

Tips Polu izpildījums Aizsardzības veids Preces Nr. Daudzums mazākā pārd. vien.
V-PV-T2-1500 citi IP20 5094210
1 Gabals
V-PV-T2-1500+FS citi IP20 5094212
1 Gabals
