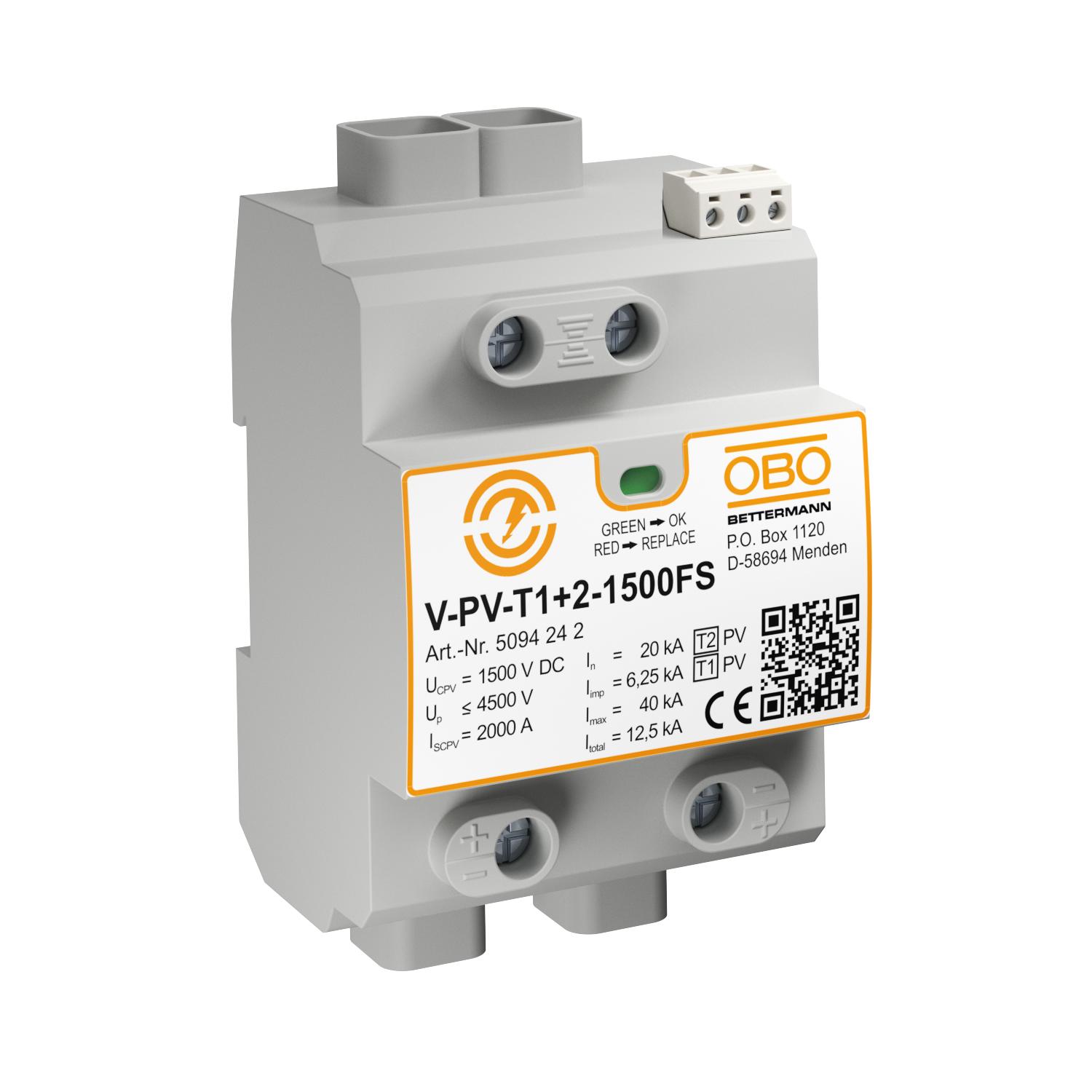

Nokomplektēts fotoelektriskais bloks, 1500 V DC, ar tālvadības signalizāciju
Preces Nr. 5094242 | EAN 4012196603749
- Produkta apraksts
-
Produkta apraksts
Tipa 1+2 kombinētais novadītājs, paredzēts PV iekārtu zibens un pārspriegumaizsardzībai.
• Zibensaizsardzības potenciālu izlīdzināšana atb. IEC 62305 (VDE 0185-305)
• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja līdz 12,5 kA (10/350) un 40 kA (8/20)

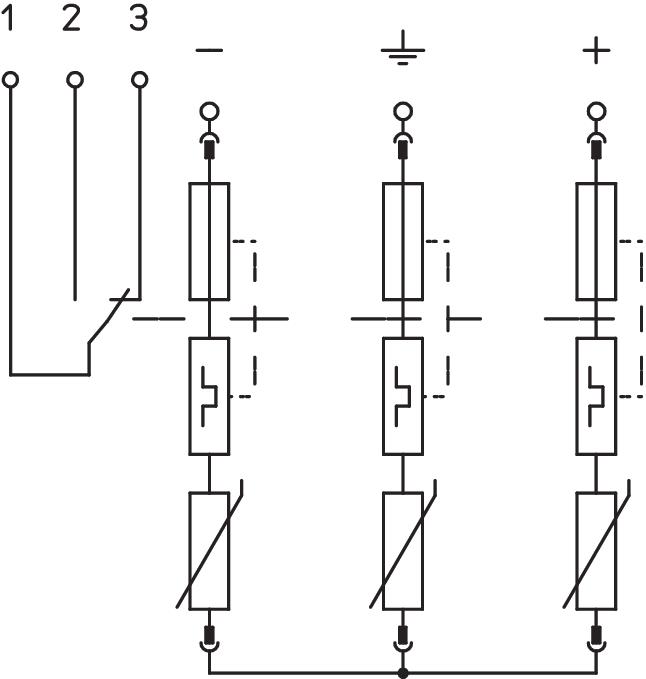

• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atbildes laiks <25 ns Augstākais ilgtermiņa spriegums DC 1500 Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 2,5 mm² Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Izmērs 1500V DC Izpildījums Y konfigurācija + FS Izpūtošs nē Krāsa pelēks LPZ 0→2 Maks. PV spriegums 1500 V Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 20 kA OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile) 50 A Pārspriegumaizsardzības ierīces kabeļu vieds Elektroenerģijas vads DC (PV) Polu izpildījums citi SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija jā Tīkla tips DC Tīkla tips TN nē Tīkla tips TN-C nē Tīkla tips TN-C-S nē Tīkla tips TN-S nē Tīkla tips TT nē Tīkla tips, cits nē Tīkla tips, DC jā Tīkla tips, IT nē Tipa 1 pārbaudes klase jā Tipa 2 pārbaudes klase jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Zibens impulsa strāva (10/350) [kopējā] 12,5 kA Zibens impulsa strāva (10/350 μs) 6,25 kA Izmēri
Augstums 120 mm Garums 65,5 mm Platums 71,2 mm Pieslēgšanas iespējas
FM kontakti Pārslēgs Impulsu strāva novadītājā (8/20 µs) [kopējā] 40 kA Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm² - Visi tipi
