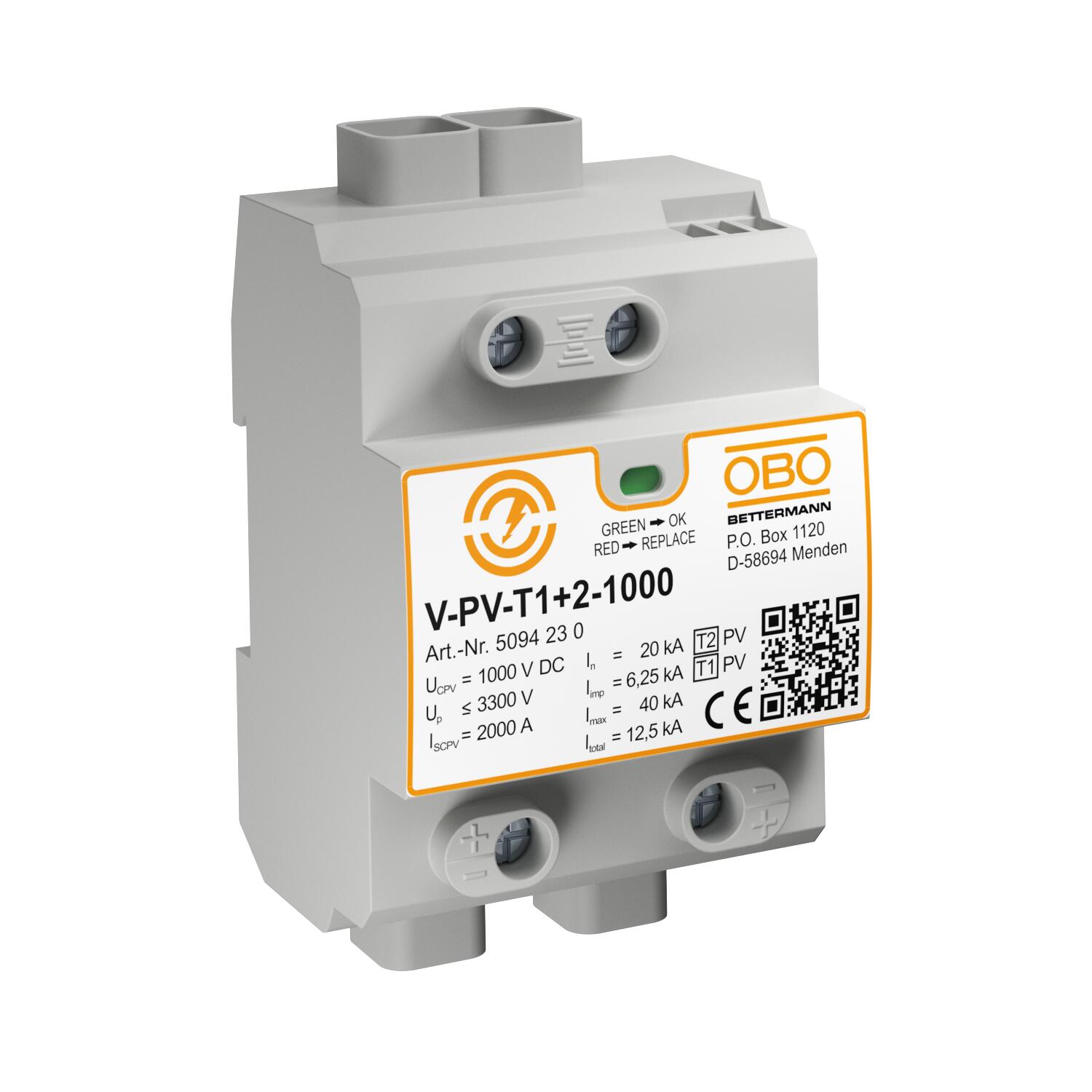

Nokomplektēts fotoelektriskais bloks, 1000 V DC citi | IP20

Nokomplektēts fotoelektriskais bloks, 1000 V DC

Preces Nr. 5094230 | EAN 4012196603718

Preces Nr. / Tips

Polu izpildījums	citi

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Tipa 1+2 kombinētais novadītājs atb. EN 50539-11, paredzēts PV iekārtu zibens un pārspriegumaizsardzībai.

• Zibensaizsardzības potenciālu izlīdzināšana atb. IEC 62305 (VDE 0185-305)
• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja līdz 12,5 kA (10/350) un 40 kA (8/20)
• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai

Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums DC	1000 V
Augstums	120 mm
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	2,5 mm²
Garums	65,5 mm
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	40 kA
Integrēta aizsardzība pie ieejas	nē
Izmērs	1000V DC
Izpildījums	Y konfigurācija
Izpūtošs	nē
Krāsa	pelēks
LPZ	0→2
Maks. PV spriegums	1000 V
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	50 A

Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads DC (PV)
Platums	71,2 mm
Polu izpildījums	citi
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	nē
Tīkla tips	DC
Tīkla tips TN	nē
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	jā
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	jā
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
Zibens impulsa strāva (10/350) [kopējā]	12,5 kA
Zibens impulsa strāva (10/350 μs)	6,25 kA
