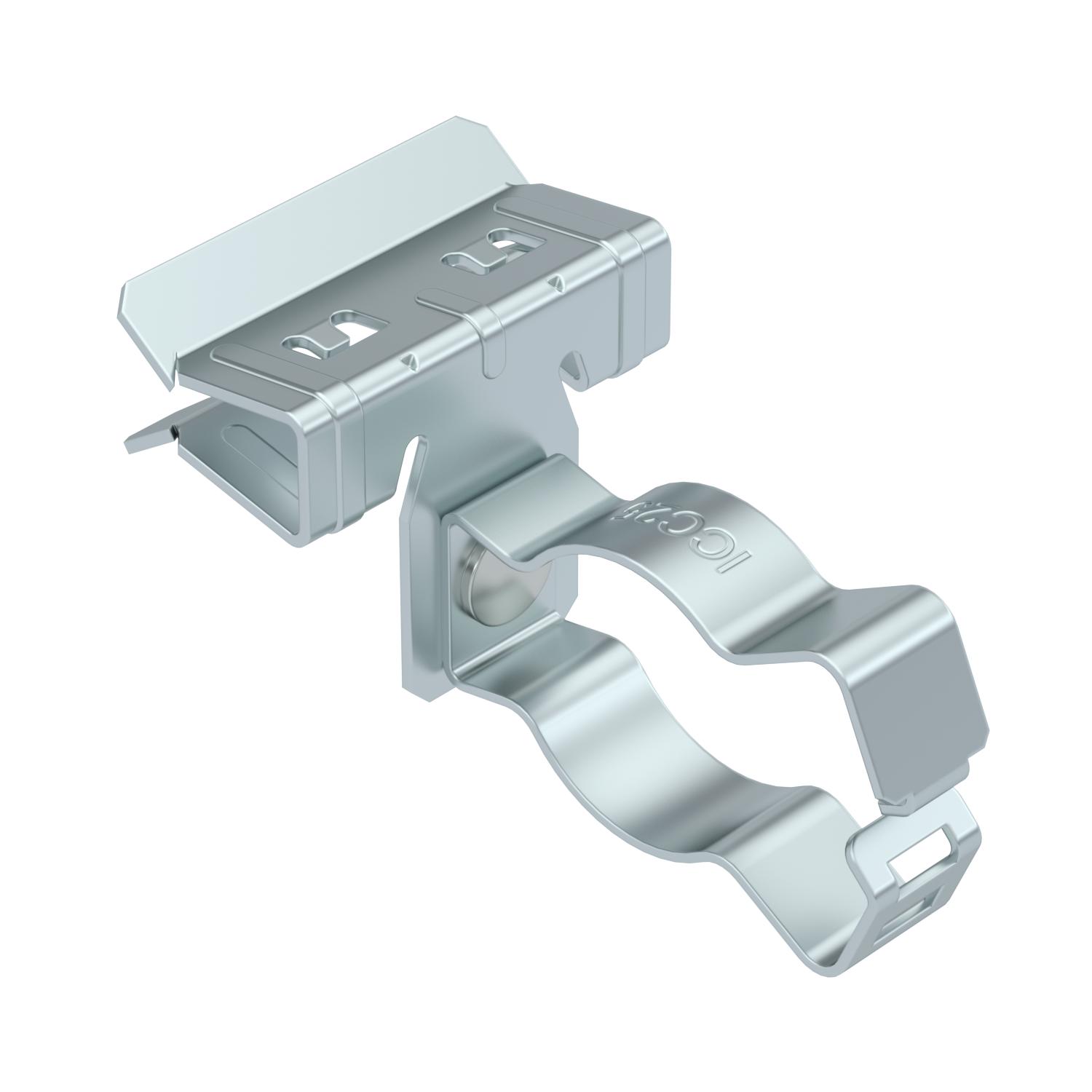

Nesošā skava, ar cauruļu bāzes elementu, sānos

Preces Nr. / Tips

Garums

Platums

Augstums

Caurules/kabeļa diametrs min.

Caurules/kabeļa diametrs maks.

Izmērs L

Atloka biezums F min.

Atloka biezums F maks.

Produkta apraksts

Produkta apraksts

Stiprinājuma skava cauruļu montāžai. Slēgts cauruļu stiprinājums, sānos. Nostiprināšana uz tērauda balstiem ar uzsišanu.

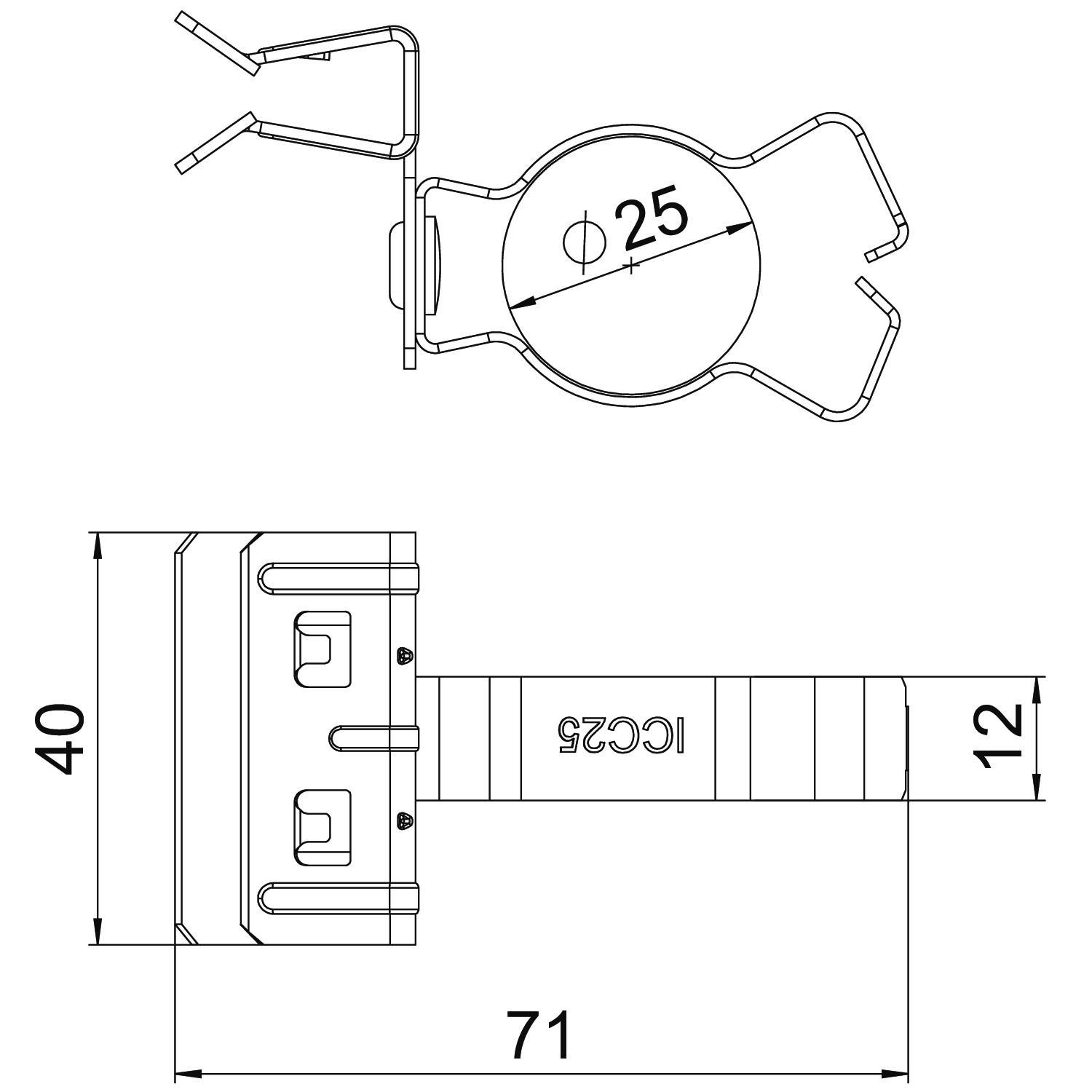

Tehniskie dati

Ar eņģēm	nē
Atloka biezums F maks.	10 mm
Atloka biezums F min.	4 mm
Augstums	40 mm
Caurules/kabeļa diametrs maks.	25 mm
Caurules/kabeļa diametrs min.	20 mm
Eņģes, regulējamas	nē
Garums	71 mm
Izmērs	4-10mm

Izmērs D	25 mm
Izmērs L	71 mm
Maß W	40 mm
Materiāls	Tērauds
Min. pārraušanas spēks	0,45 kN
Pievienojuma veids / būvdetaļa	Caurule/kabelis
Platums	40 mm
Stiprinājuma veids	Spailes
Virsma	Cinka lamele

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Caurules/kabeļa diametrs min.	Caurules/kabeļa diametrs maks.	Izmērs L	Atloka biezums F min.	Atloka biezums F maks.	Preces Nr.	Daudzums	mazākā pārd. vien.
SCHPC 1,5-4 D25	63 mm	28 mm	36 mm	20 mm	25 mm	63 mm	1,5 mm	4 mm	1488343	Gabals	50 Gabals
SCHPC 1,5-4 D32	72 mm	28 mm	40 mm	30 mm	32 mm	72 mm	1,5 mm	4 mm	1488345	Gabals	50 Gabals
SCHPC 4-10 D25	71 mm	40 mm	40 mm	20 mm	25 mm	71 mm	4 mm	10 mm	1488349	Gabals	50 Gabals
SCHPC 4-10 D32	80 mm	40 mm	44 mm	30 mm	32 mm	80 mm	4 mm	10 mm	1488351	Gabals	50 Gabals
SCHPC 4-10 D40	93 mm	40 mm	47 mm	36 mm	40 mm	93 mm	4 mm	10 mm	1488353	Gabals	50 Gabals
SCHPC 10-15 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	10 mm	15 mm	1488363	Gabals	50 Gabals
SCHPC 10-15 D32	81 mm	40 mm	51 mm	30 mm	32 mm	81 mm	10 mm	15 mm	1488365	Gabals	50 Gabals
SCHPC 10-15 D40	94 mm	40 mm	54 mm	36 mm	40 mm	94 mm	10 mm	15 mm	1488367	Gabals	50 Gabals
SCHPC 15-20 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	15 mm	20 mm	1488373	Gabals	50 Gabals
SCHPC 15-20 D32	81 mm	40 mm	51 mm	30 mm	32 mm	82 mm	15 mm	20 mm	1488375	Gabals	50 Gabals
SCHPC 15-20 D40	94 mm	40 mm	54 mm	36 mm	40 mm	92 mm	15 mm	20 mm	1488377	Gabals	50 Gabals
