Nesošā skava, ar cauruļu bāzes elementu, sānos

Preces Nr. / Tips

Garums

Platums

Augstums

Caurules/kabeļa diametrs min.

Caurules/kabeļa diametrs maks.

Izmērs L

Atloka biezums F min.

Atloka biezums F maks.

Produkta apraksts

Produkta apraksts

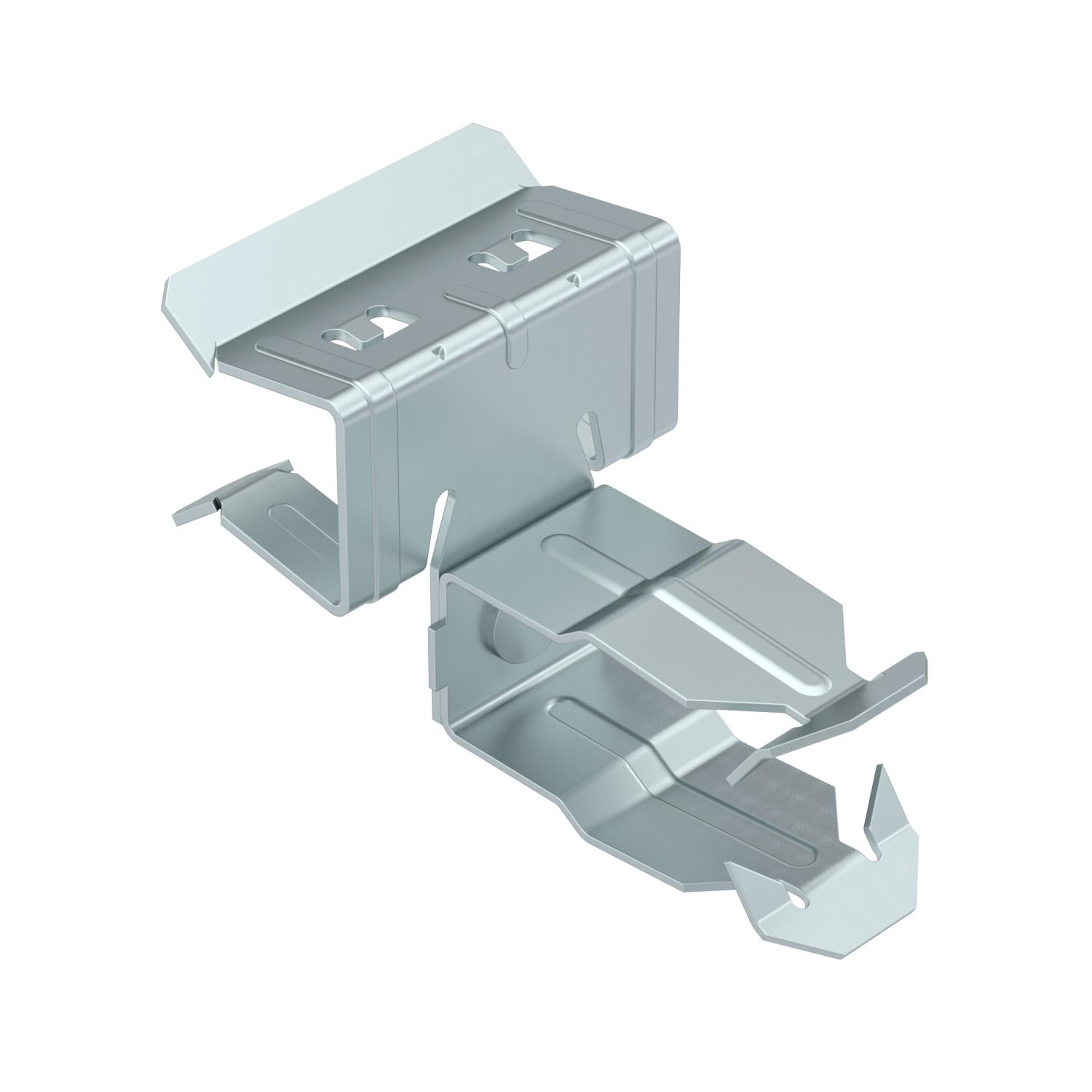

Stiprinājuma skava cauruļu montāžai. Vaļējs cauruļu stiprinājums, sānos. Nostiprināšana uz tērauda balstiem ar uzsišanu.

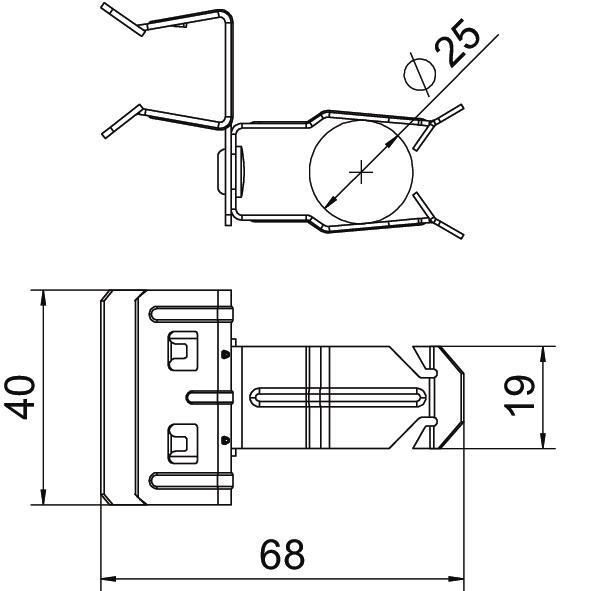

Tehniskie dati

Ar eņģēm	nē
Atloka biezums F maks.	20 mm
Atloka biezums F min.	15 mm
Augstums	44 mm
Caurules/kabeļa diametrs maks.	30 mm
Caurules/kabeļa diametrs min.	22 mm
Eņģes, regulējamas	nē
Garums	68 mm
Izmērs	15-20mm

Izmērs D	25 mm
Izmērs L	68 mm
Maß W	40 mm
Materiāls	Tērauds
Min. pārraušanas spēks	0,11 kN
Pievienojuma veids / būvdetaļa	Caurule/kabelis
Platums	40 mm
Stiprinājuma veids	Spailes
Virsma	Cinka lamele

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Caurules/kabeļa diametrs min.	Caurules/kabeļa diametrs maks.	Izmērs L	Atloka biezums F min.	Atloka biezums F maks.	Preces Nr.	Daudzums	mazākā pārd. vien.
SCHPO 1,5-4 D20	53 mm	28 mm	31 mm	18 mm	22 mm	53 mm	1,5 mm	4 mm	1488411	Gabals	50 Gabals
SCHPO 1,5-4 D25	59 mm	28 mm	32 mm	22 mm	30 mm	59 mm	1,5 mm	4 mm	1488413	Gabals	50 Gabals
SCHPO 1,5-4 D32	63 mm	28 mm	35 mm	30 mm	35 mm	63 mm	1,5 mm	4 mm	1488415	Gabals	50 Gabals
SCHPO 4-10 D20	62 mm	40 mm	35 mm	18 mm	22 mm	62 mm	4 mm	10 mm	1488421	Gabals	50 Gabals
SCHPO 4-10 D25	67 mm	40 mm	38 mm	22 mm	30 mm	67 mm	4 mm	10 mm	1488423	Gabals	50 Gabals
SCHPO 4-10 D32	72 mm	40 mm	40 mm	30 mm	35 mm	72 mm	4 mm	10 mm	1488425	Gabals	50 Gabals
SCHPO 10-15 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	10 mm	15 mm	1488431	Gabals	50 Gabals
SCHPO 10-15 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	10 mm	15 mm	1488433	Gabals	50 Gabals
SCHPO 10-15 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	10 mm	15 mm	1488435	Gabals	50 Gabals
SCHPO 15-20 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	15 mm	20 mm	1488441	Gabals	50 Gabals
SCHPO 15-20 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	15 mm	20 mm	1488443	Gabals	50 Gabals
SCHPO 15-20 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	15 mm	20 mm	1488445	Gabals	50 Gabals
