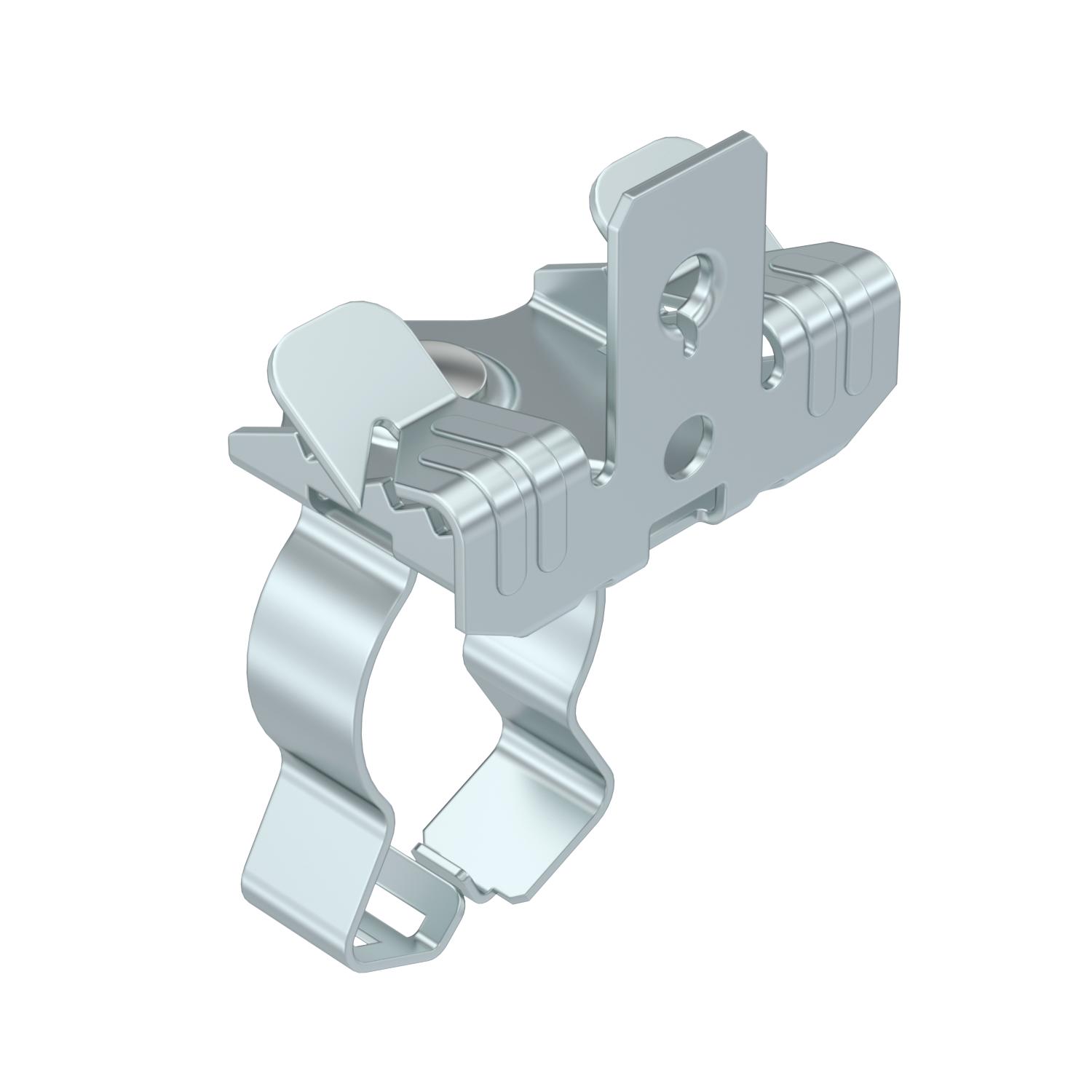

Nesošā skava, ar cauruļu bāzes elementu, apakšā

Preces Nr. 1488621 | EAN 4012197380946

45 mm
Produkta apraksts
Produkta apraksts
Stiprinājuma skava cauruļu montāžai. Slēgts cauruļu stiprinājums, apakšā. Nostiprināšana uz tērauda balstiem ar uzsišanu.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām

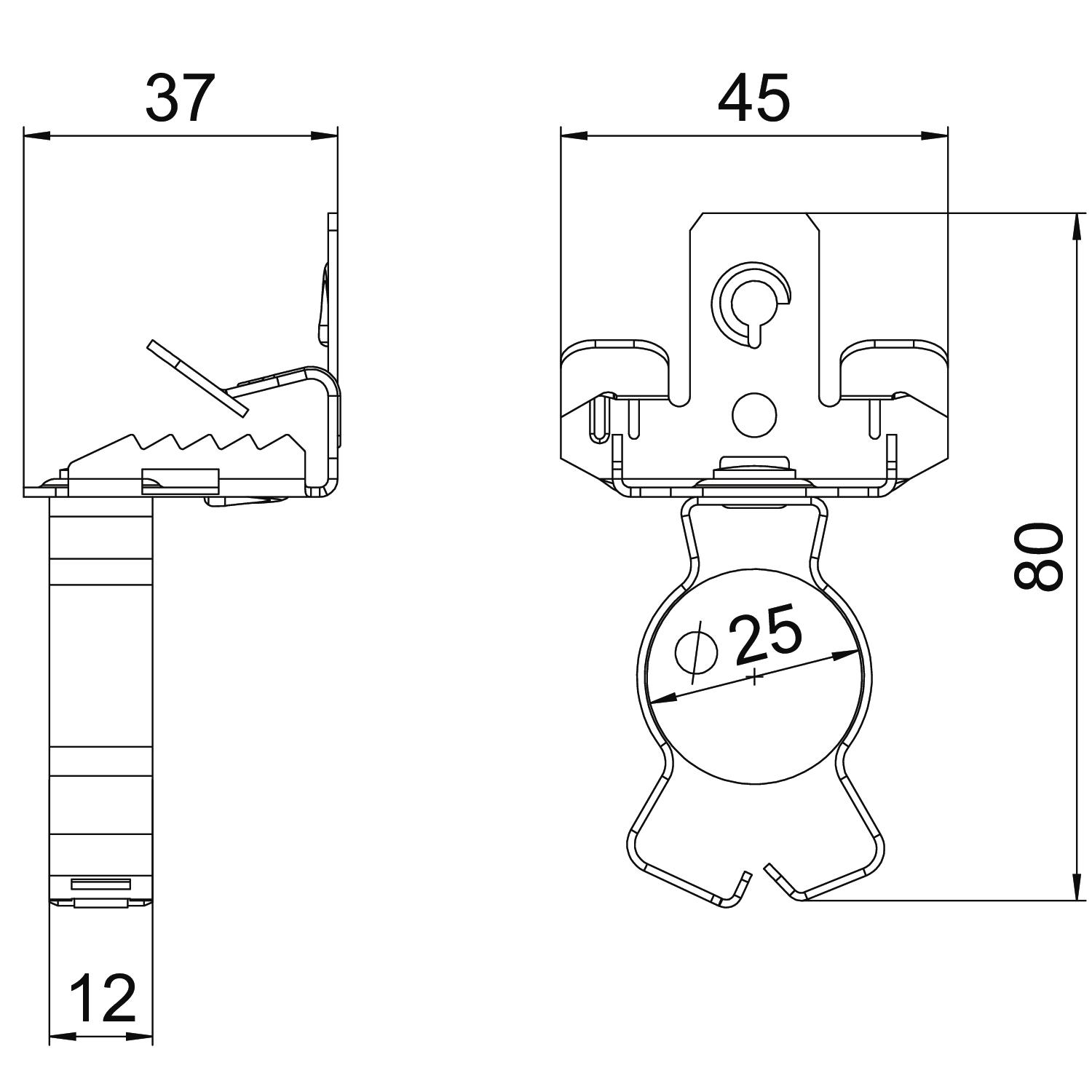

Tehniskie dati

Tehniskie dati

Ar eņģēm
Atloka biezums F maks. 7 mm
Atloka biezums F min. 3 mm
Augstums 37 mm
Caurules/kabeļa diametrs maks. 25 mm
Caurules/kabeļa diametrs min. 20 mm
Eņģes, regulējamas
Garums 81 mm
Izmērs 3-7mm
Izmērs D 25 mm
Izmērs L 80 mm
Materiāls Tērauds
Min. pārraušanas spēks 0,45 kN
Pievienojuma veids / būvdetaļa Caurule/kabelis
Platums 45 mm
Stiprinājuma veids Spailes
Virsma Cinka lamele
Visi tipi

Visi tipi

Tips Garums Platums Augstums Caurules/kabeļa diametrs min. Caurules/kabeļa diametrs maks. Izmērs L Atloka biezums F min. Atloka biezums F maks. Preces Nr. Daudzums mazākā pārd. vien.
SCVPC 3-7 D25 81 mm 45 mm 37 mm 20 mm 25 mm 80 mm 3 mm 7 mm 1488621
50 Gabals
SCVPC 3-7 D32 90 mm 45 mm 37 mm 30 mm 32 mm 90 mm 3 mm 7 mm 1488623
50 Gabals
SCVPC 3-7 D40 103 mm 45 mm 37 mm 36 mm 40 mm 100 mm 3 mm 7 mm 1488625
50 Gabals
SCVPC 7-13 D25 89 mm 45 mm 37 mm 20 mm 25 mm 87 mm 7 mm 13 mm 1488629
50 Gabals
SCVPC 7-13 D32 97 mm 45 mm 37 mm 30 mm 32 mm 97 mm 7 mm 13 mm 1488631
50 Gabals
SCVPC 7-13 D40 110 mm 45 mm 37 mm 36 mm 40 mm 107 mm 7 mm 13 mm 1488633
50 Gabals
SCVPC 14-20 D25 92 mm 45 mm 36 mm 20 mm 25 mm 90 mm 14 mm 20 mm 1488637
50 Gabals
SCVPC 14-20 D32 100 mm 45 mm 36 mm 30 mm 32 mm 100 mm 14 mm 20 mm 1488639
50 Gabals
SCVPC 14-20 D40 113 mm 45 mm 36 mm 36 mm 40 mm 110 mm 14 mm 20 mm 1488641
50 Gabals
