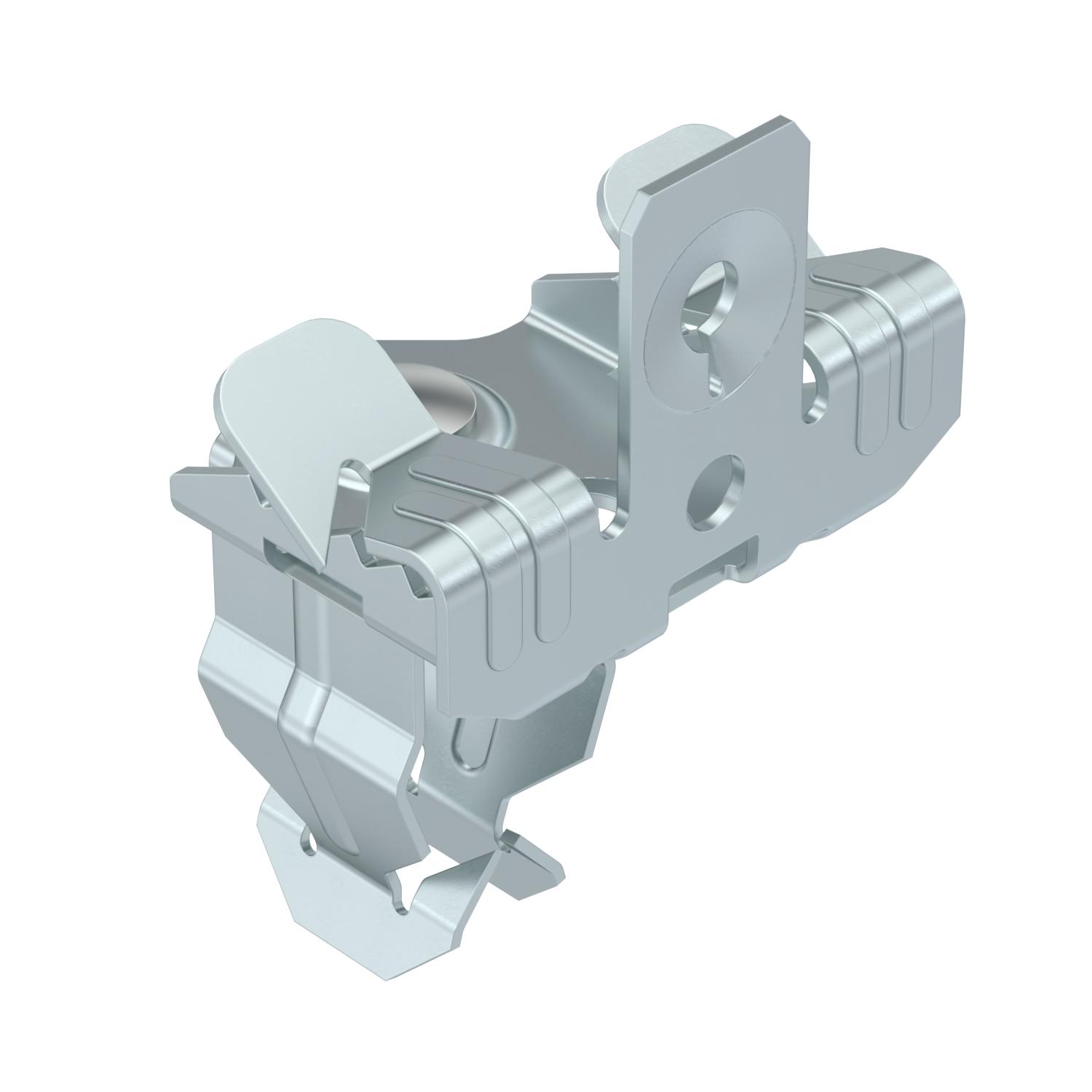

Nesošā skava, ar cauruļu bāzes elementu, apakšā

Preces Nr. 1488381 | EAN 4012197369897

45 mm
39 mm
Produkta apraksts
Produkta apraksts
Stiprinājuma skava cauruļu montāžai. Vaļējs cauruļu stiprinājums, apakšā. Nostiprināšana uz tērauda balstiem ar uzsišanu.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām

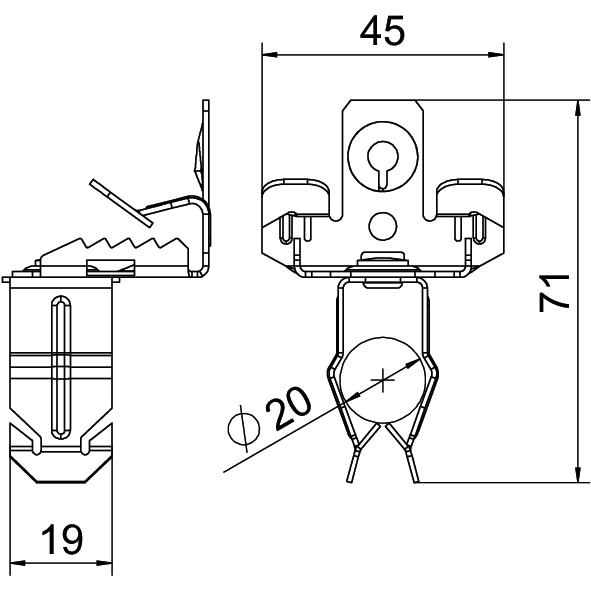

Tehniskie dati

Tehniskie dati

Ar eņģēm
Atloka biezums F maks. 7 mm
Atloka biezums F min. 3 mm
Augstums 39 mm
Caurules/kabeļa diametrs maks. 22 mm
Caurules/kabeļa diametrs min. 18 mm
Eņģes, regulējamas
Garums 71 mm
Izmērs 3-7mm
Izmērs D 20 mm
Izmērs L 71 mm
Maß W 45 mm
Materiāls Tērauds
Min. pārraušanas spēks 0,11 kN
Pievienojuma veids / būvdetaļa Caurule/kabelis
Platums 45 mm
Stiprinājuma veids Spailes
Virsma Cinka lamele
Visi tipi

Visi tipi

Tips Garums Platums Augstums Caurules/kabeļa diametrs min. Caurules/kabeļa diametrs maks. Izmērs L Atloka biezums F min. Atloka biezums F maks. Preces Nr. Daudzums mazākā pārd. vien.
SCVPO 3-7 D20 71 mm 45 mm 39 mm 18 mm 22 mm 71 mm 3 mm 7 mm 1488381
50 Gabals
SCVPO 3-7 D25 76 mm 45 mm 39 mm 22 mm 30 mm 76 mm 3 mm 7 mm 1488383
50 Gabals
SCVPO 3-7 D32 81 mm 45 mm 39 mm 30 mm 35 mm 81 mm 3 mm 7 mm 1488387
50 Gabals
SCVPO 7-13 D20 79 mm 45 mm 39 mm 18 mm 22 mm 79 mm 7 mm 13 mm 1488391
50 Gabals
SCVPO 7-13 D25 84 mm 45 mm 39 mm 22 mm 30 mm 84 mm 7 mm 13 mm 1488393
50 Gabals
SCVPO 7-13 D32 88 mm 45 mm 39 mm 30 mm 35 mm 88 mm 7 mm 13 mm 1488395
50 Gabals
SCVPO 14-20 D20 82 mm 45 mm 39 mm 18 mm 22 mm 82 mm 14 mm 20 mm 1488401
50 Gabals
SCVPO 14-20 D25 87 mm 45 mm 39 mm 22 mm 30 mm 87 mm 14 mm 20 mm 1488403
50 Gabals
SCVPO 14-20 D32 92 mm 45 mm 39 mm 30 mm 35 mm 92 mm 14 mm 20 mm 1488405
50 Gabals
