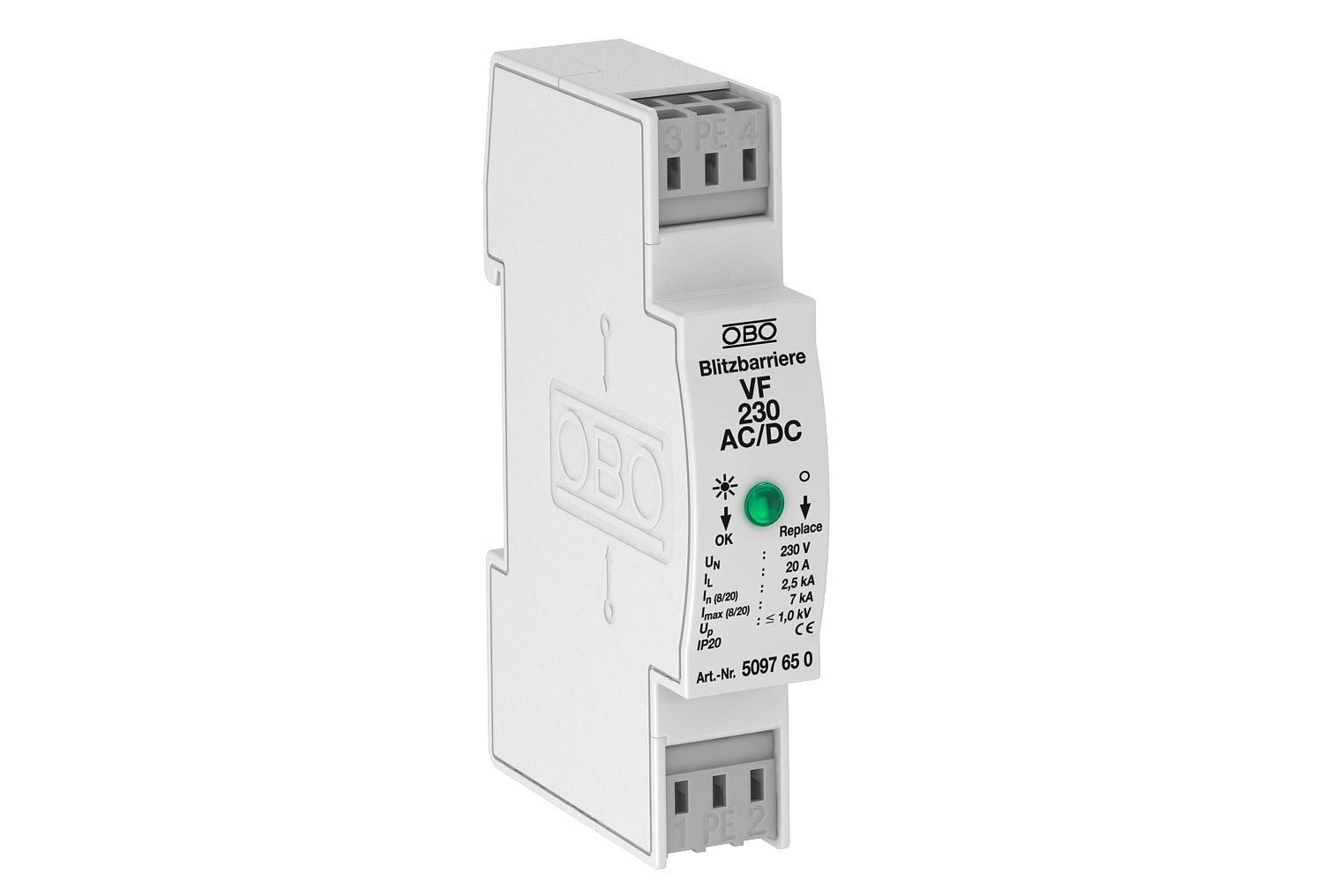

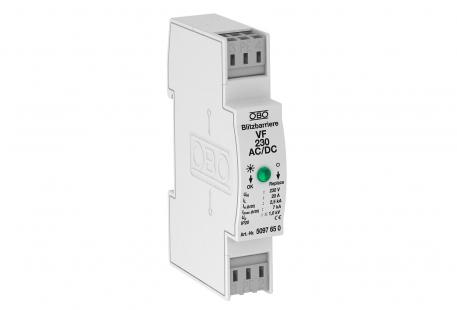

MSR aizsardzība 2 polu strāvas padevei 230 V 2 | 255 | 350 | IP20

MSR aizsardzība 2 polu strāvas padevei 230 V

Preces Nr. 5097650 | EAN 4012195578161

Preces Nr. / Tips

Polu izpildījums	2

Augstākais ilgtermiņa spriegums AC

Augstākais ilgtermiņa spriegums DC

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Pārsprieguma aizsargierīce/augstas jutības tīkla aizsargierīce, 3. tips, atb. EN 61643-11

• Piemērota līdzsprieguma un maiņsprieguma sistēmām
• Ar optisku funkciju indikatoru
• Ar vienkārši montējamām pieslēguma spailēm bez skrūvēm

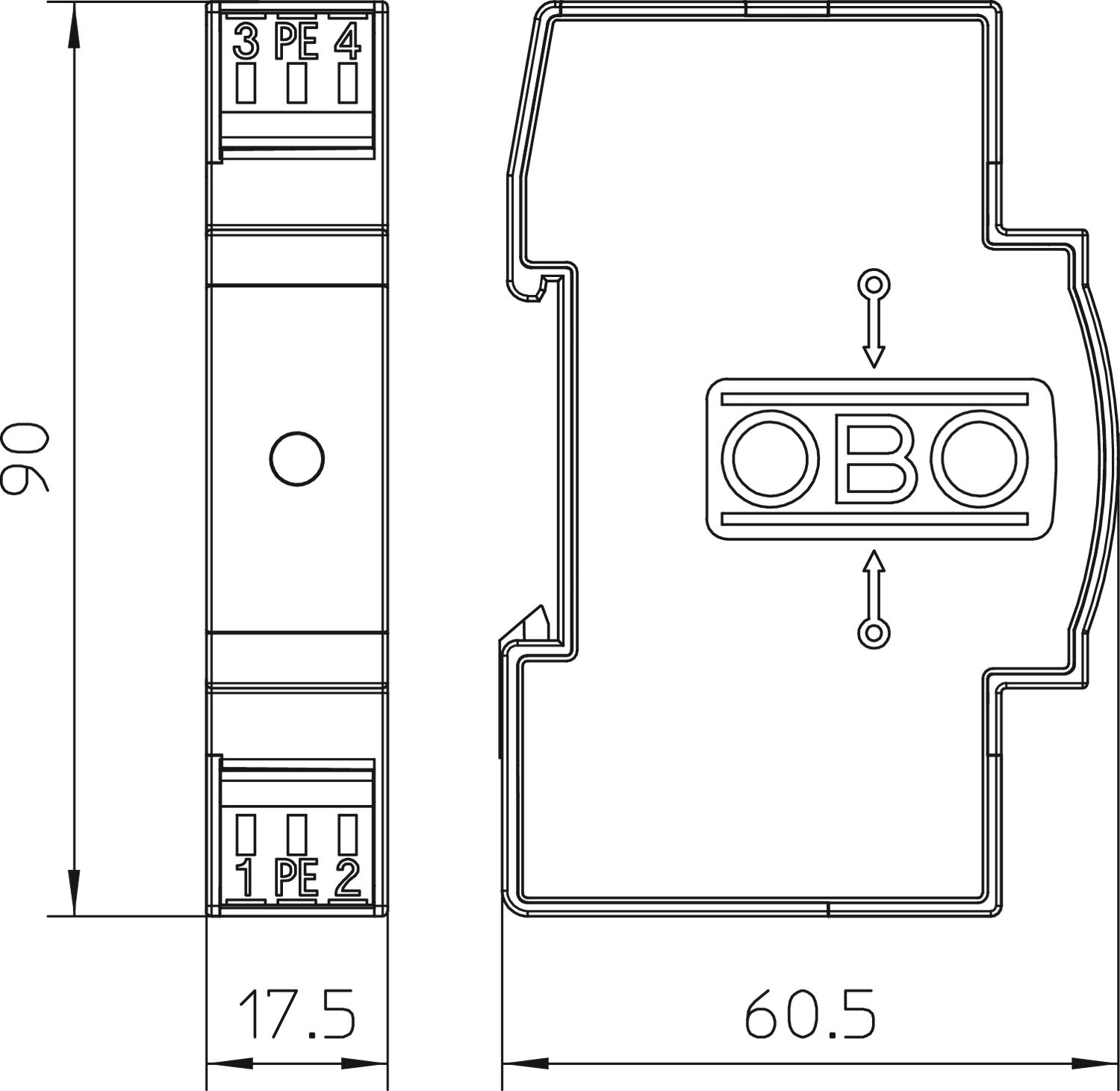

• Ar kompaktu 17,5 mm režģa izmēru
• Y veida slēgums

Lietojums: universāli lietojama uz 35 mm U veida profila sliedes tirdzniecībā pieejamu sadalītāju korpusā.

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<1000 V
Aizsardzības līmenis dzīsla–zeme	<1400 V
Aizsardzības līmenis [L-N]	≤1,0
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	255 V
Augstākais ilgtermiņa spriegums DC	350 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	2,5 mm²
Ierīces signalizācija	optisks
Izmērs	230V AC
Izpildījums	230V versija
Izpūtošs	nē
LPZ	2→3
Maksimālā aizsardzība pie ieejas	20 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	7 kA

Maksimumstrāvas aizsardzība tīkla pusē	20
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	2,5 kA
Nominālais spriegums AC (50/60 Hz)	230 V
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	20 A
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Polu izpildījums	2
Polu skaits	3
SPD atb. EN 61643-11	Tips 3
SPD atb. IEC 61643-1	III klase
Sprādziendroša konstrukcija	nē
Tālvadības signalizācija	nē
Tīkla tips	citi
Tipa 3 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	2,5 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	0,14 mm²

Visi tipi

Visi tipi

Tips	Polu izpildījums	Augstākais ilgtermiņa spriegums AC	Augstākais ilgtermiņa spriegums DC	Aizsardzības veids	Preces Nr.	Daudzums	mazākā pārd. vien.
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Gabals	1 Gabals
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Gabals	1 Gabals
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Gabals	1 Gabals
VF60-AC/DC	2	80 V	110 V	IP20	5097623	Gabals	1 Gabals
VF110-AC DC	2	150 V	200 V	IP20	5097631	Gabals	1 Gabals
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Gabals	1 Gabals
