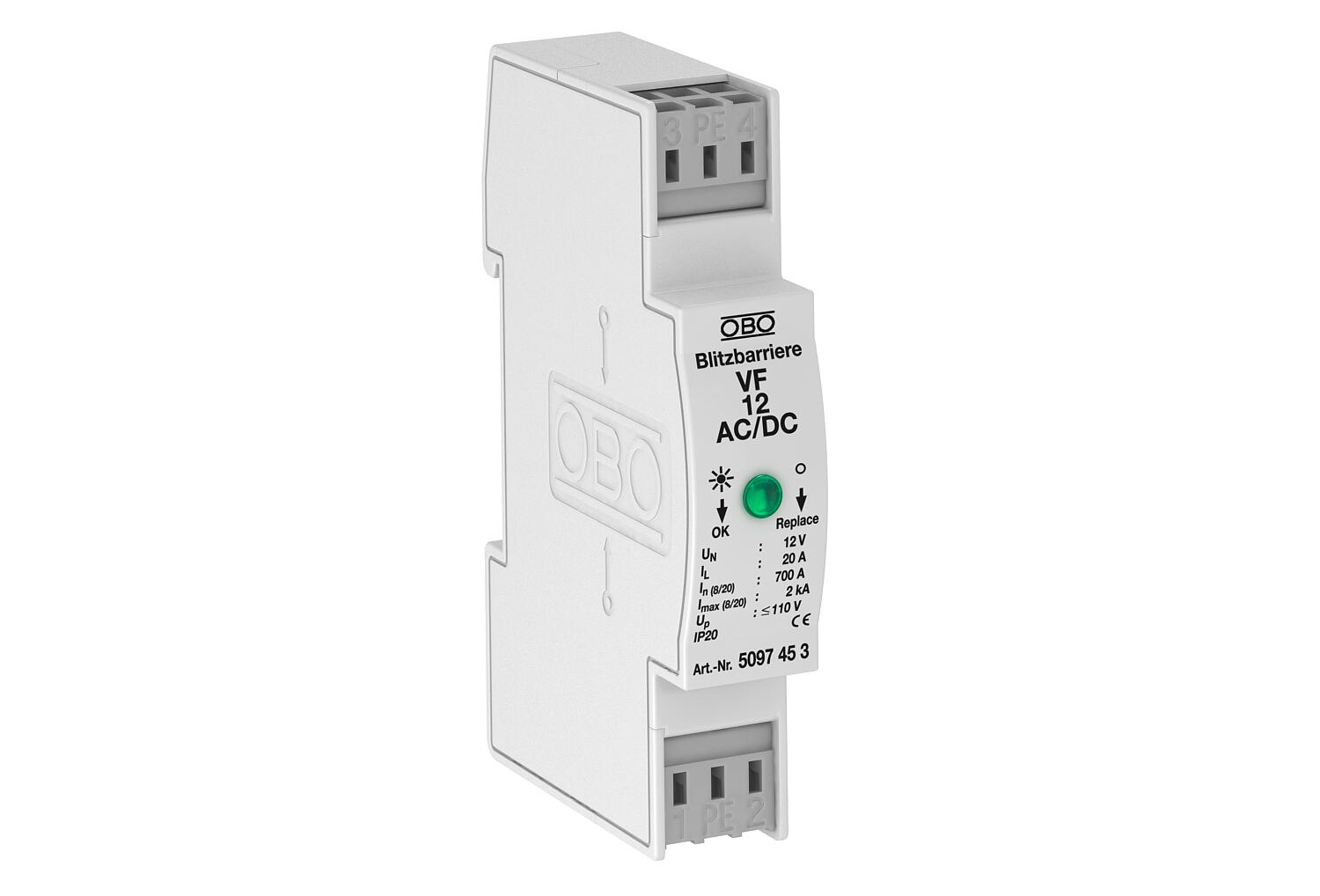

MSR aizsardzība 2 polu strāvas padevei 12 V
Preces Nr. 5097453 | EAN 4012195578116
- Produkta apraksts
-
Produkta aprakstsPārsprieguma aizsargierīce/augstas jutības tīkla aizsargierīce, 3. tips, atb. EN 61643-11
• Piemērota līdzsprieguma un maiņsprieguma sistēmām
• Ar optisku funkciju indikatoru
• Ar vienkārši montējamām pieslēguma spailēm bez skrūvēm

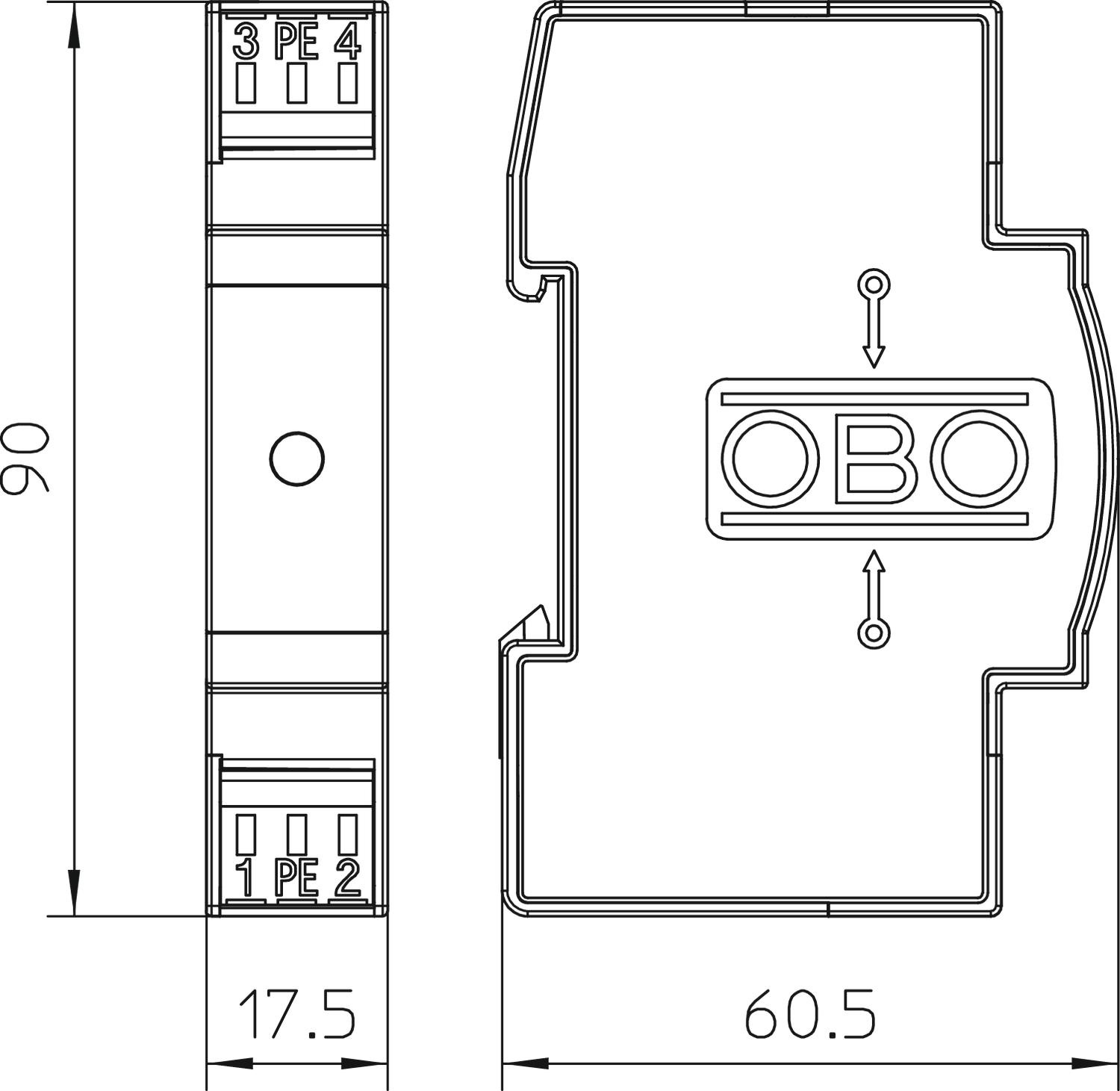

• Ar kompaktu 17,5 mm režģa izmēru

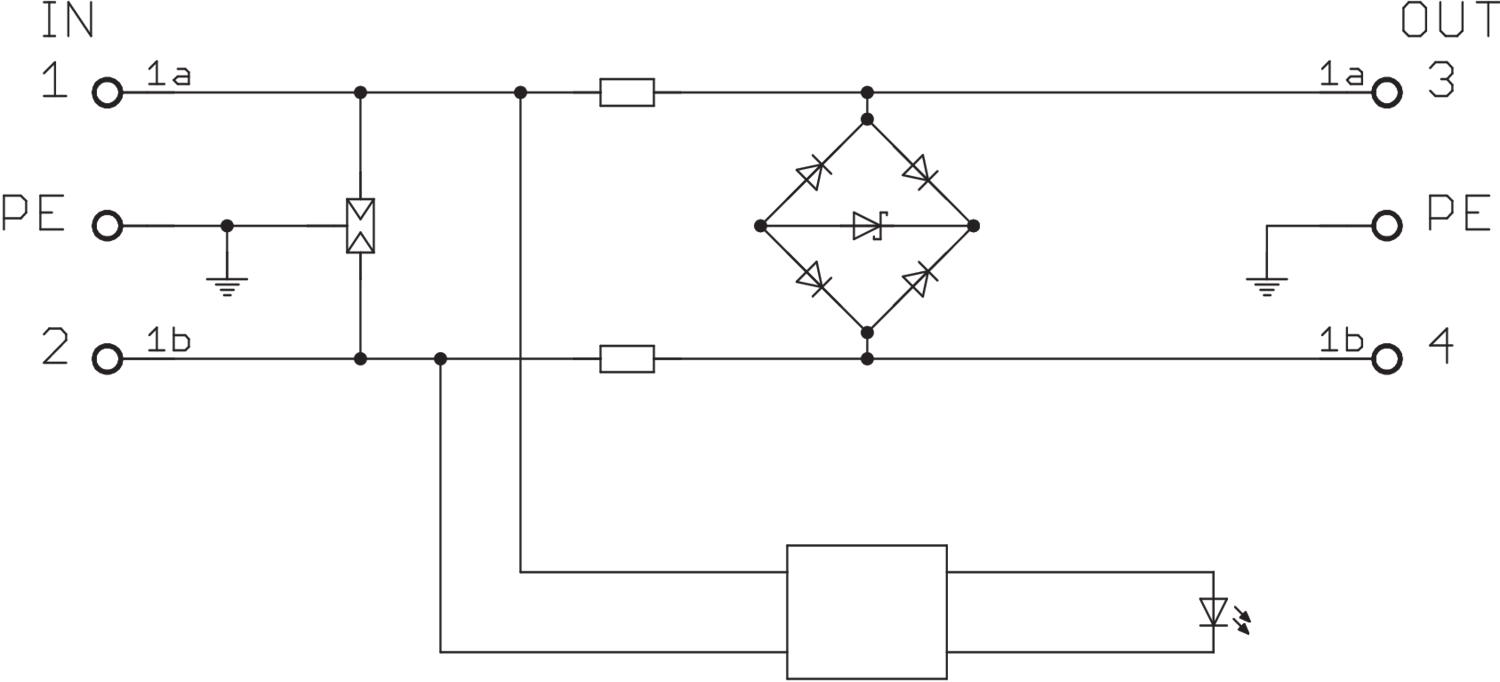

• Y veida slēgums
Lietojums: universāli lietojama uz 35 mm U veida profila sliedes tirdzniecībā pieejamu sadalītāju korpusā.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības līmenis dzīsla–dzīsla <110 V Aizsardzības līmenis dzīsla–zeme <1200 V Aizsardzības veids IP20 Atbildes laiks <25 ns Augstākais ilgtermiņa spriegums AC 13,5 V Augstākais ilgtermiņa spriegums DC 18 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) min. 2,5 mm² Ierīces signalizācija optisks Izmērs 12V AC Izpildījums 12 V versija Izpūtošs nē LPZ 2→3 Maksimālā aizsardzība pie ieejas 20 A Maksimālā impulsu strāva novadītājā (8/20 μs) 2 kA Maksimumstrāvas aizsardzība tīkla pusē 20 Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 0,7 kA Nominālais spriegums AC (50/60 Hz) 12 V OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile) 20 A Pārspriegumaizsardzības ierīces kabeļu vieds Elektroenerģijas vads AC Polu izpildījums 2 Polu skaits 3 SPD atb. EN 61643-11 Tips 3 SPD atb. IEC 61643-1 III klase Sprādziendroša konstrukcija nē Tālvadības signalizācija nē Tīkla tips citi Tipa 3 pārbaudes klase jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2,5 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 0,14 mm² - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa VF12-AC DC / 5097453 , 0.24MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfES Atbilstības deklarācija VF12-AC DC / 5097453 , 0.13MB , pdfREACH Atbilstības deklarācija VF12-AC DC / 5097453 , 0.28MB , pdfRoHS Atbilstības deklarācija VF12-AC DC / 5097453 , 0.12MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdf
