Montāžas vāks 350, nominālais izmērs 9
Preces Nr. 7400513 | EAN 4012195431435
- Produkta apraksts
-

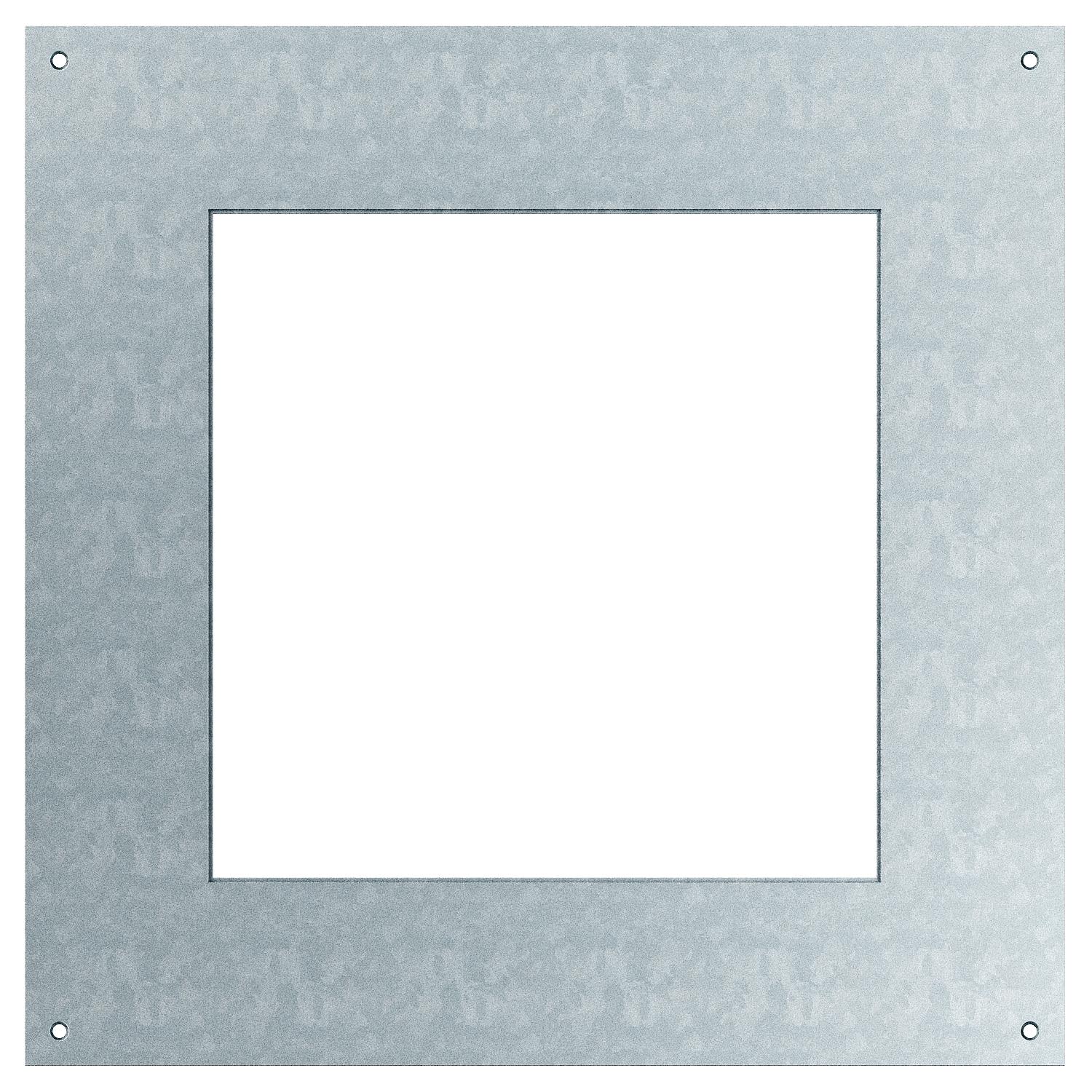

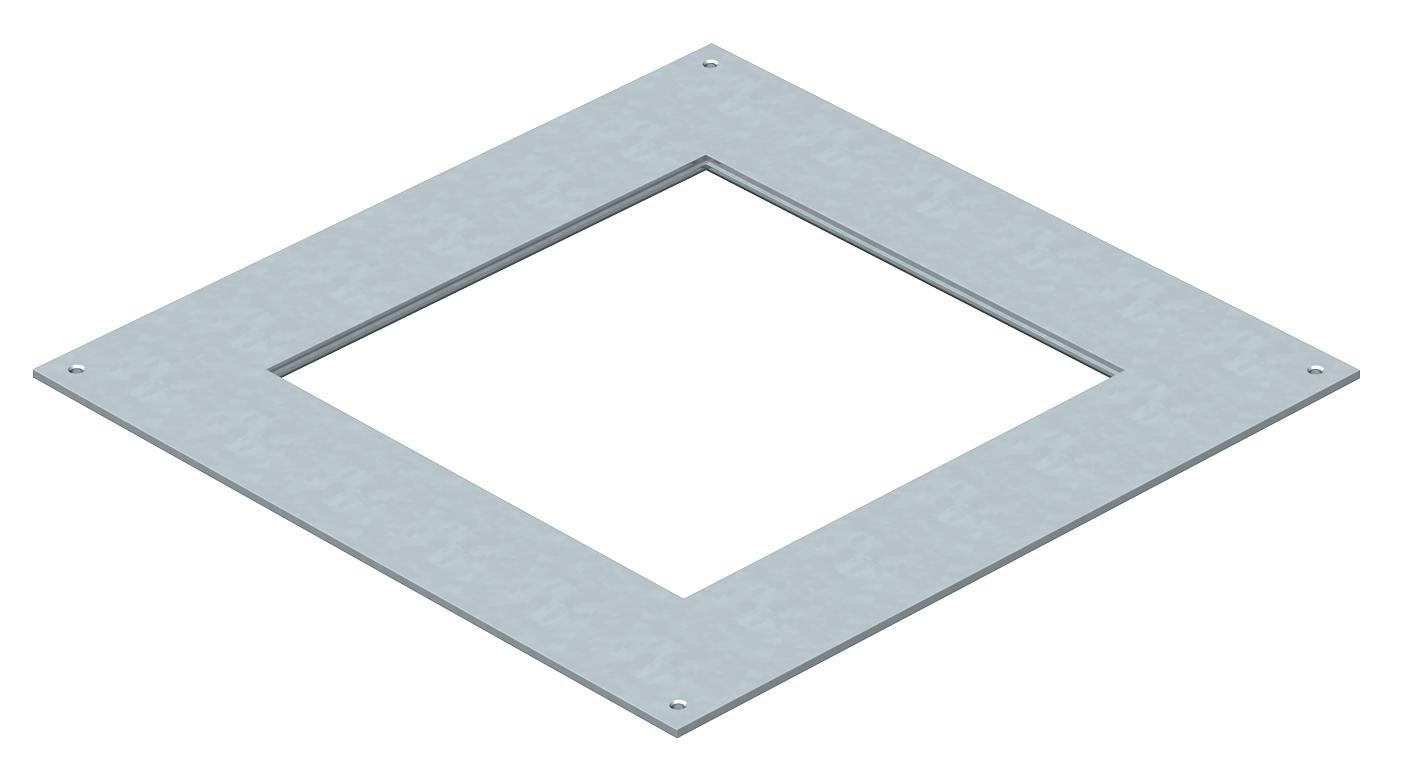

Produkta aprakstsMontāžas vāks, kas paredzēts UZD350-3 tipa zemgrīdas izvadu un nozarkārbām, lai uzstādītu iebūvējamo vienību ar nominālo izmēru 9. Montāžas atvere 3 mm padziļinās līdz vēlākai montāžas atveres noslēgšanai ar vāka nosegplāksni.
-
- Tehniskie dati
-
Izmēri

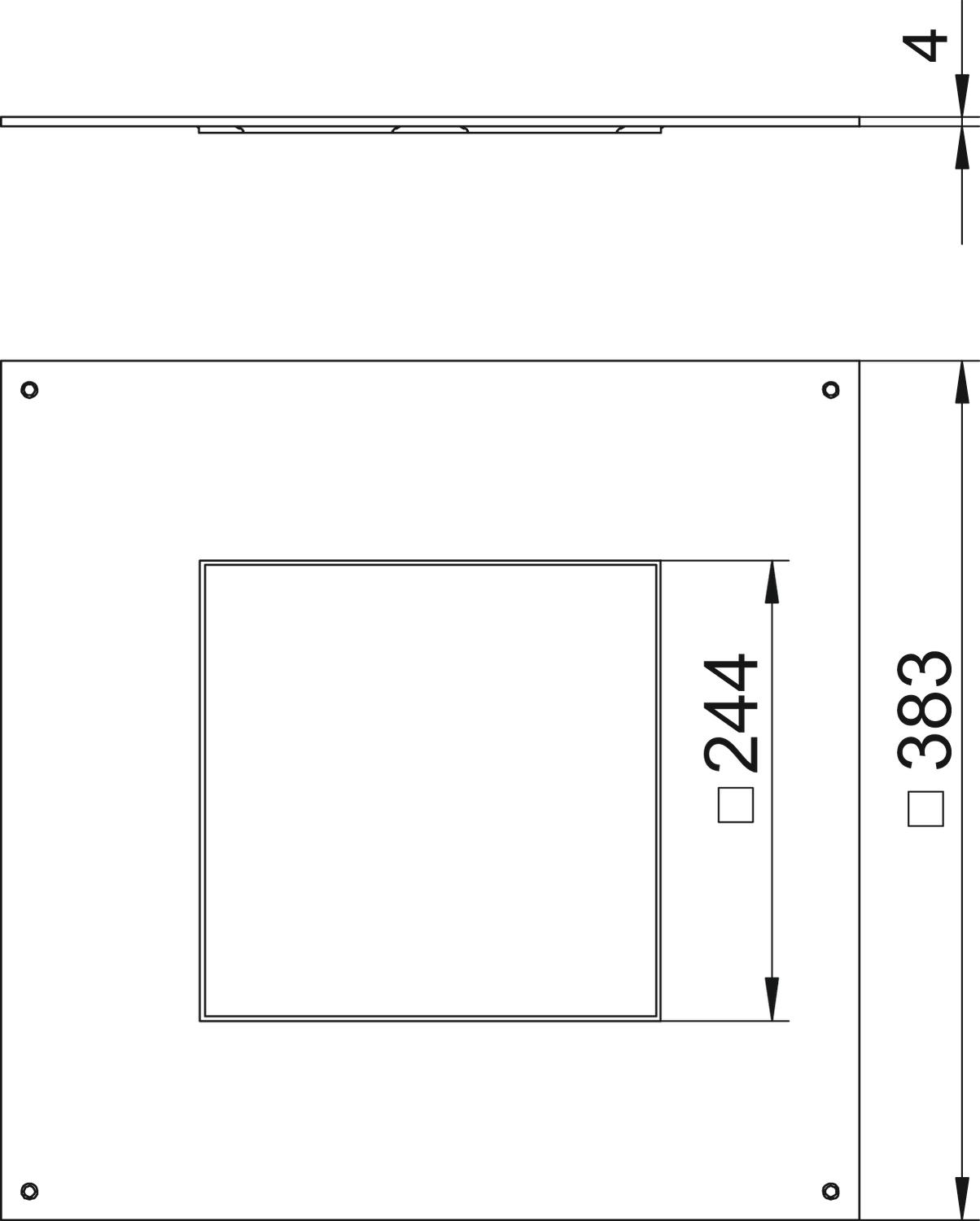

Garums 383 mm Grīdas kopšana sauss Iespējams iemontēt blīvi nē Izmērs 383x383x4 Izmērs A 383 mm Izmērs a 244 mm Kanālu platums maks. 350 mm Kanālu platums min. 190 mm Lielas slodzes versija nē Materiāla biezums 4 mm Materiāls Tērauds Montāžas atvere kvadrātisks Montāžas atvere virsgrīdas tvertnei nē Montāžas atveres pārsegums nē Nominālais lielums 350 mm Nominālais lielums ierīču iebūvēšanas vienībai 9 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 383 mm Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa DUG 350-3 9 / 7400513 , 0.26MB , pdfES Atbilstības deklarācija DUG 350-3 9 / 7400513 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija DUG 350-3 9 / 7400513 , 0.10MB , pdfREACH Atbilstības deklarācija DUG 350-3 9 / 7400513 , 0.12MB , pdfRoHS Atbilstības deklarācija DUG 350-3 9 / 7400513 , 0.12MB , pdfMontāžas instrukcija Floor socket GES R2 , 1.06MB , pdfMontāžas instrukcija Montāžas instrukcija, universālais balsts , 0.16MB , pdfMontāžas instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontāžas instrukcija Zemgrīdas kanālu sistēma EÜK , 10.26MB , pdfMontāžas instrukcija Montāžas instrukcija OKB-U un OKB-E , 1.39MB , pdfMontāžas instrukcija Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfMontāžas instrukcija Garais pievads grīdas kontaktligzdai GES R2 , 0.83MB , pdfŠim produktam nav pieejami preču apraksti
