Montāžas vāks 350, nominālais izmērs 6
Preces Nr. 7400509 | EAN 4012195431404
- Produkta apraksts
-

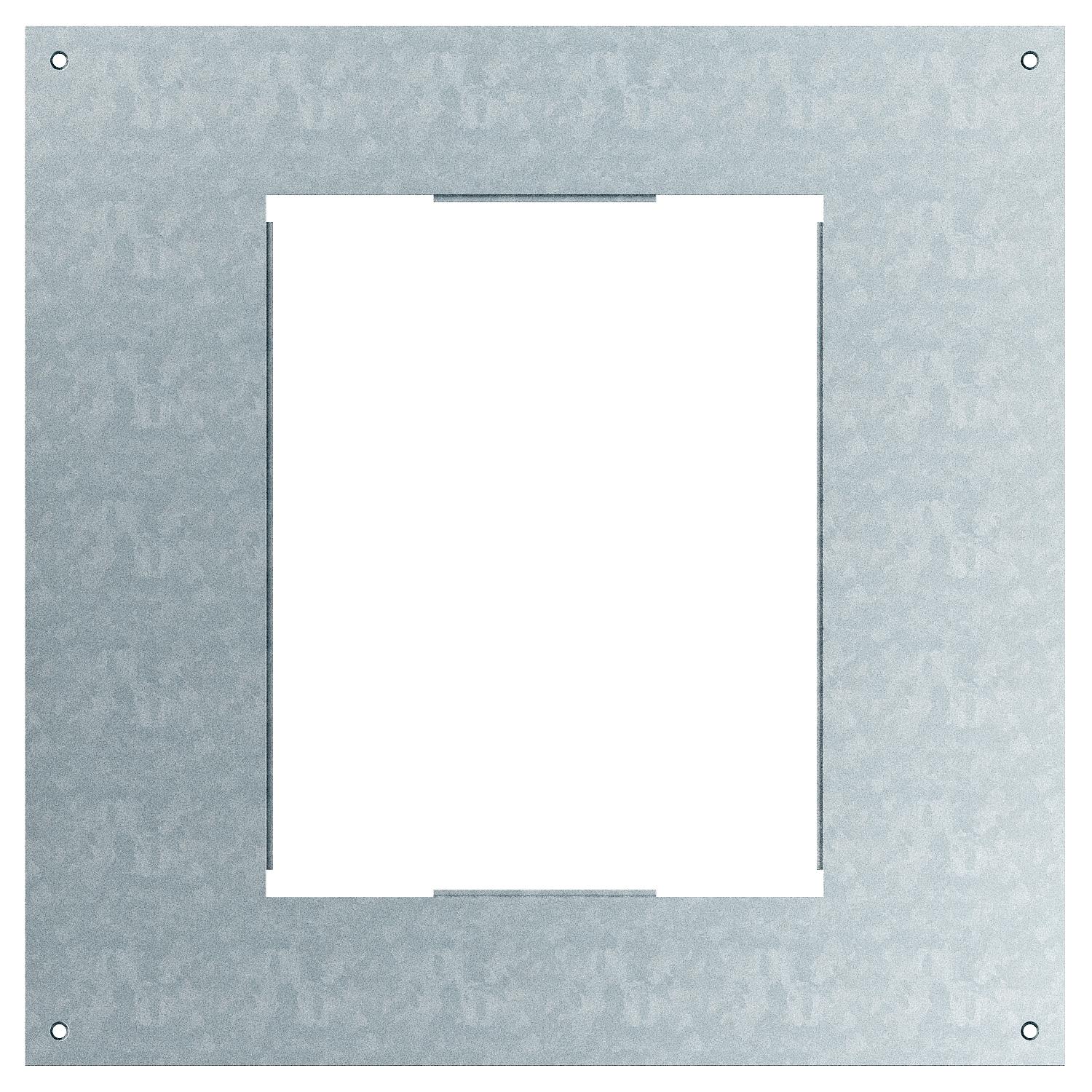

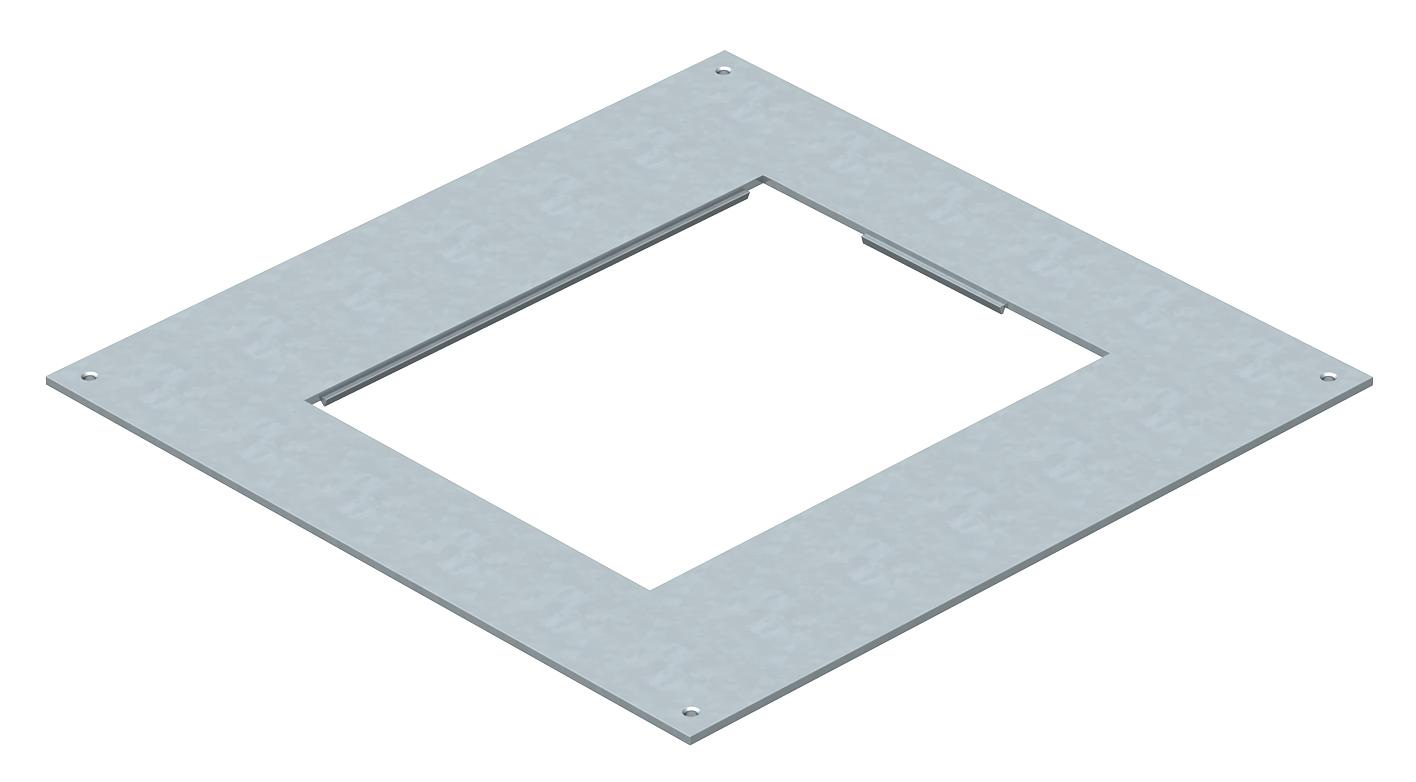

Produkta aprakstsMontāžas vāks, kas paredzēts UZD350-3 tipa zemgrīdas izvadu un nozarkārbām, lai uzstādītu iebūvējamo vienību ar nominālo izmēru 6. Montāžas atvere 3 mm padziļinās līdz vēlākai montāžas atveres noslēgšanai ar vāka nosegplāksni.
-
- Tehniskie dati
-

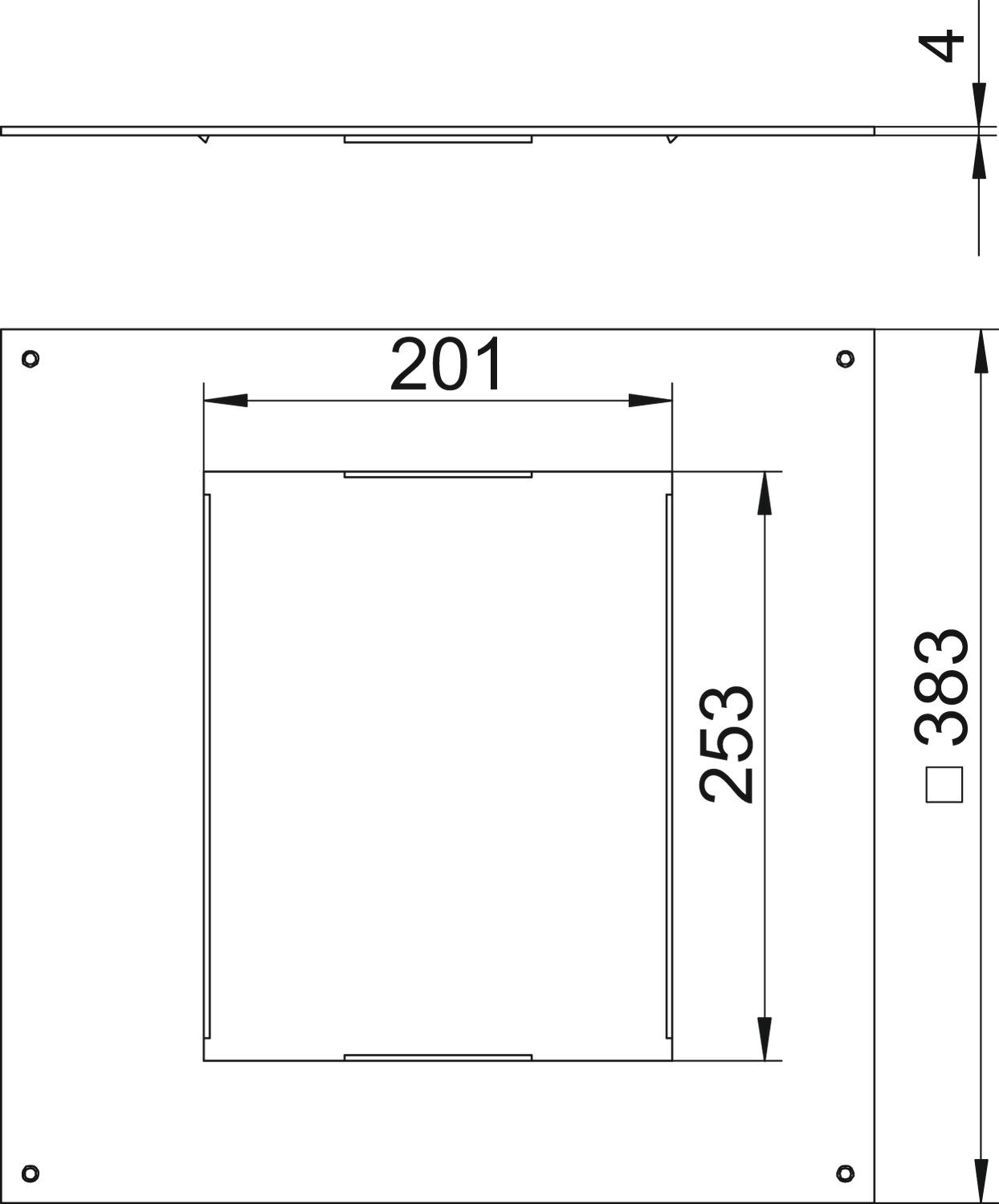

Izmēri
Garums 383 mm Grīdas kopšana sauss Iespējams iemontēt blīvi nē Izmērs 383x383x4 Izmērs A 383 mm Izmērs a 201 mm Izmērs b 253 mm Kanālu platums maks. 350 mm Kanālu platums min. 190 mm Lielas slodzes versija nē Materiāla biezums 4 mm Materiāls Tērauds Montāžas atvere taisnstūra Montāžas atvere virsgrīdas tvertnei nē Montāžas atveres pārsegums nē Nominālais lielums 350 mm Nominālais lielums ierīču iebūvēšanas vienībai 6 Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 383 mm Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa DUG 350-3 6 / 7400509 , 0.19MB , pdfES Atbilstības deklarācija DUG 350-3 6 / 7400509 , 0.13MB , pdfREACH Atbilstības deklarācija DUG 350-3 6 / 7400509 , 0.12MB , pdfRoHS Atbilstības deklarācija DUG 350-3 6 / 7400509 , 0.12MB , pdfMontāžas instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontāžas instrukcija Zemgrīdas kanālu sistēma EÜK , 10.26MB , pdfŠim produktam nav pieejami preču apraksti
