Montāžas balsti, tips ISST70140
Preces Nr. 6288930 | EAN 4012195160663
- Produkta apraksts
-

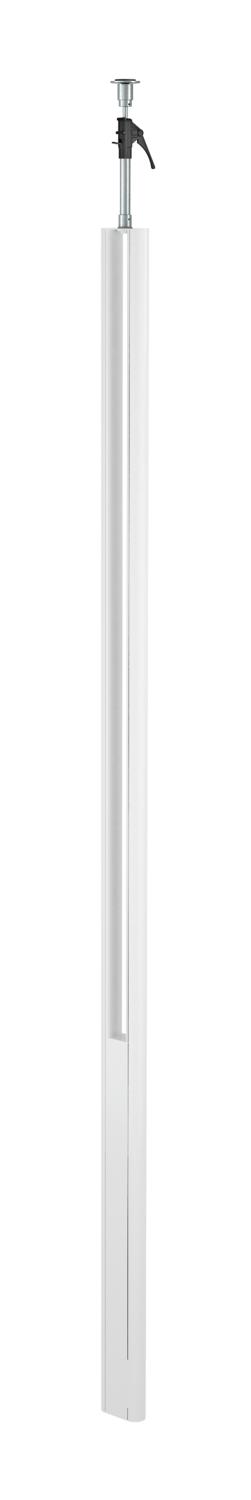

Produkta aprakstsISS Twin alumīnija instalācijas kolonna ar 76,5 mm sistēmas atveri.
Komplekts sastāv no:
1 viensekcijas balsta ar spriegojamu stiprinājumu
kopējais garums: 3315 mm - 3480 mm
1 griestu stiprinājuma ar spriegošanas ierīci
1 kanāla montāžas profila
garums: 1000 mm
1 alumīnija augšējās daļas
garums: 1000 mm
Ierīču montāžas zona ir piemērota priekšpusē piestiprināmu
sērijas 71GD... ierīču montāžas kārbu iestiprināšanai.
Montāžas balsts ir samontēts un gatavs lietošanai. Atkarībā no montāžas veida, iespējams lietot tālāk norādītos piederumus.
-
- Tehniskie dati
-
Tehniskie dati

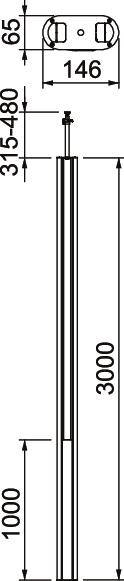

Atvere kabeļiem augšā/apakšā Augšējās daļas platums 76,5 mm Augstuma izlīdzināšana maks. 480 mm Augstuma izlīdzināšana min. 315 mm Augstums 65 mm Balsta augstums maks. 3480 mm Balsta augstums min. 3315 mm Balsta forma ovāls Caurejošs profils nē Garums 3000 mm Iepriekš uzstādīti vadi nē Izmantojamo augšējo daļu skaits 1 Izmērs 3000x146x65 Izpildījums vienpusējs Krāsa dzidri balts; RAL 9010 Mainās atkarībā no atrašanās vietas nē Materiāls Alumīnijs Montāža griestos jā Montāža pamatnē jā Nesatur halogēnus jā Platums 146 mm Regulējams jā Sekciju skaits 1 St. Stiprinājuma veids nospriegot - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

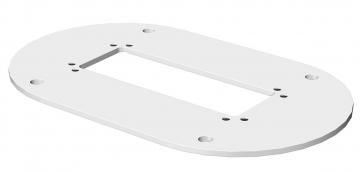

Pamatnes plāksne 70140
ISSBP70140RW 6290120 1 Gabals
Gumijas paliktnis, paredz. 70140
ISSGU70140 6290174 1 Gabals

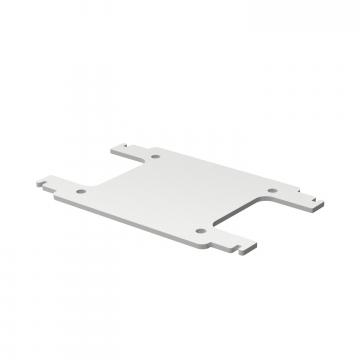

Adaptera stabilizators, paredz. ISST70140
ISSZ70140 6290160 1 Gabals

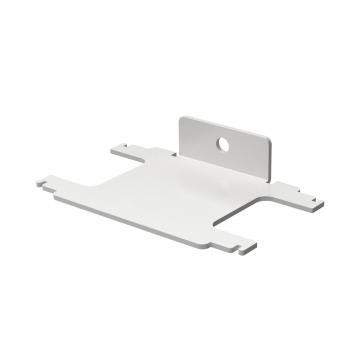

Stiprinājuma leņķis, paredz. ISST70140
ISSBW70140RW 6290150 1 Gabals

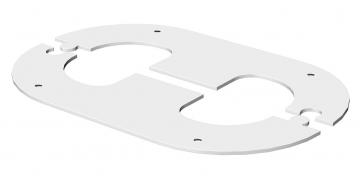

Griestu vāks, paredz. ISST70140
WAG70140TRW 6290200 1 Gabals
Ierīču montāžas kārba, 71GD6, vienvietīga
71GD6 6288610 5 Gabals
Ierīču montāžas kārba 71GD7-2, divvietīga
71GD7-2 6288608 2 Gabals - Lejupielādes
-
Datu lapa ISST70140RW / 6288930 , 0.22MB , pdfES Atbilstības deklarācija ISST70140RW / 6288930 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija ISST70140RW / 6288930 , 0.14MB , pdfMontāžas instrukcija Montāžas instrukcija montāžas balstam ar spriegošanas ierīci , 1.06MB , pdfŠim produktam nav pieejami preču apraksti
