Montāžas-atzarojuma detaļas vāks FT 600 | 1,25

morepic-1

morepic-2

Montāžas-atzarojuma detaļas vāks FT

Preces Nr. 6226340 | EAN 4012196536467

Preces Nr. / Tips

Platums

Loksnes biezums

Produkta apraksts

Produkta apraksts

Vāks ar grozāmiem aizbīdņiem, lai nosegtu montāžas/atzarojuma detaļas ar iemetinātiem spraišļiem.

Tehniskie dati

Tehniskie dati

Gara laiduma izpildījums	nē
Izmērs	B600
Izmērs B	600 mm
Krāsa	cinks
Loksnes biezums	1,25 mm
Materiāla biezums	1,25 mm
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Piemērots kabeļu renei	nē
Piemērots kabeļu trepēm	jā
Platums	600 mm
Stiprinājuma veids	Pagriežams atslēgs
Virsma	karsti cinkots

Visi tipi

Visi tipi

Tips	Platums	Loksnes biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
LAAD 200 R3 FT	200 mm	1 mm	6226330	Gabals	1 Gabals
LAAD 300 R3 FT	300 mm	1 mm	6226332	Gabals	1 Gabals
LAAD 400 R3 FT	400 mm	1 mm	6226334	Gabals	1 Gabals
LAAD 450 R3 FT	450 mm	1,25 mm	6226336	Gabals	1 Gabals
LAAD 500 R3 FT	500 mm	1,25 mm	6226338	Gabals	1 Gabals
LAAD 600 R3 FT	600 mm	1,25 mm	6226340	Gabals	1 Gabals

Lejupielādes

Datu lapa LAAD 600 R3 FT / 6226340 , 0.19MB , pdf

Vadlīnijas KTS cable tray systems , 1.61MB , pdf

Brošūra Metinātu kabeļu trepju sistēma , 2.10MB , pdf

Katalogs Cable support systems , 45.23MB , pdf

ES Atbilstības deklarācija LAAD 600 R3 FT / 6226340 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija LAAD 600 R3 FT / 6226340 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

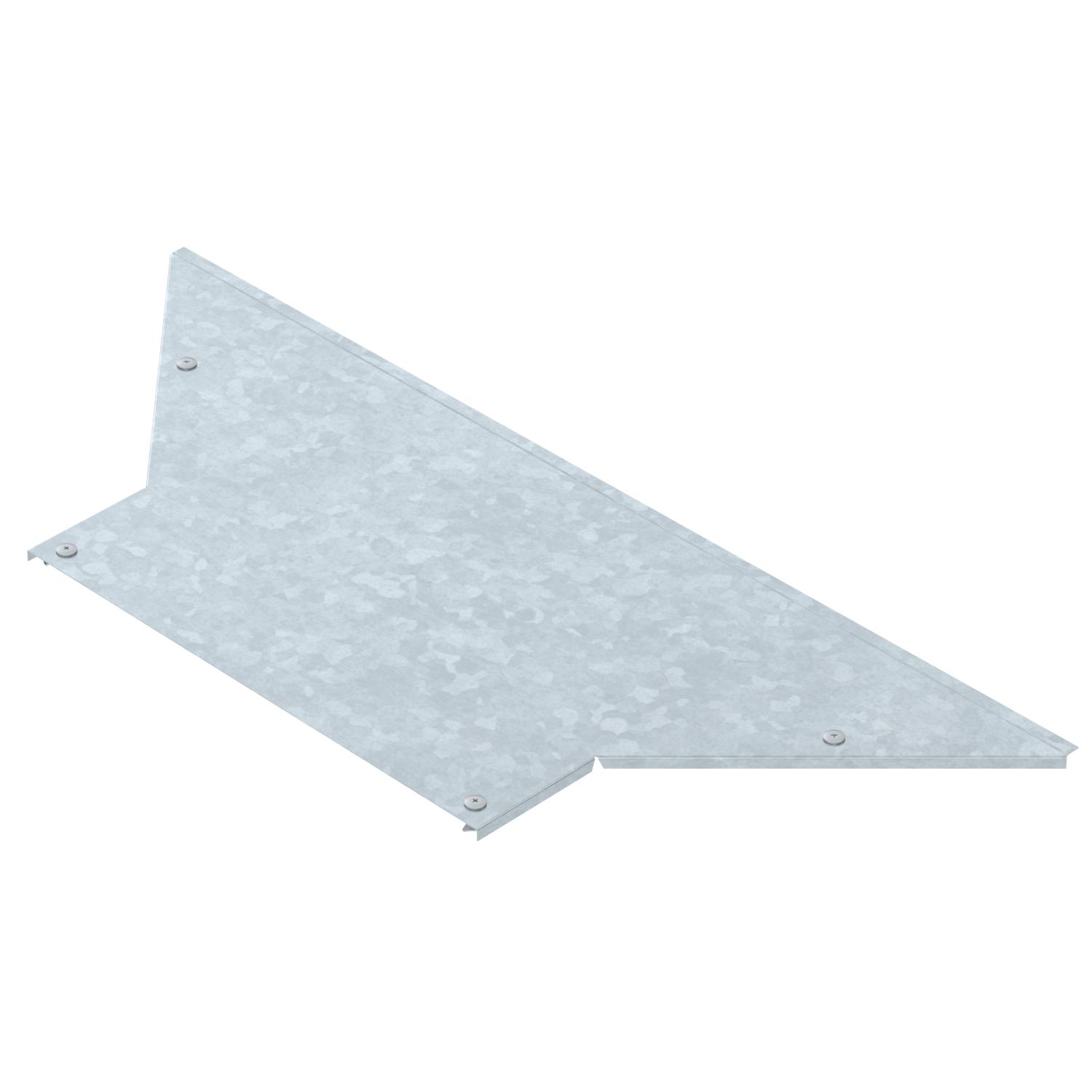

Produkta zīmējums LAAD 600 R3 FT / 6226340, 56.50 kB, jpg

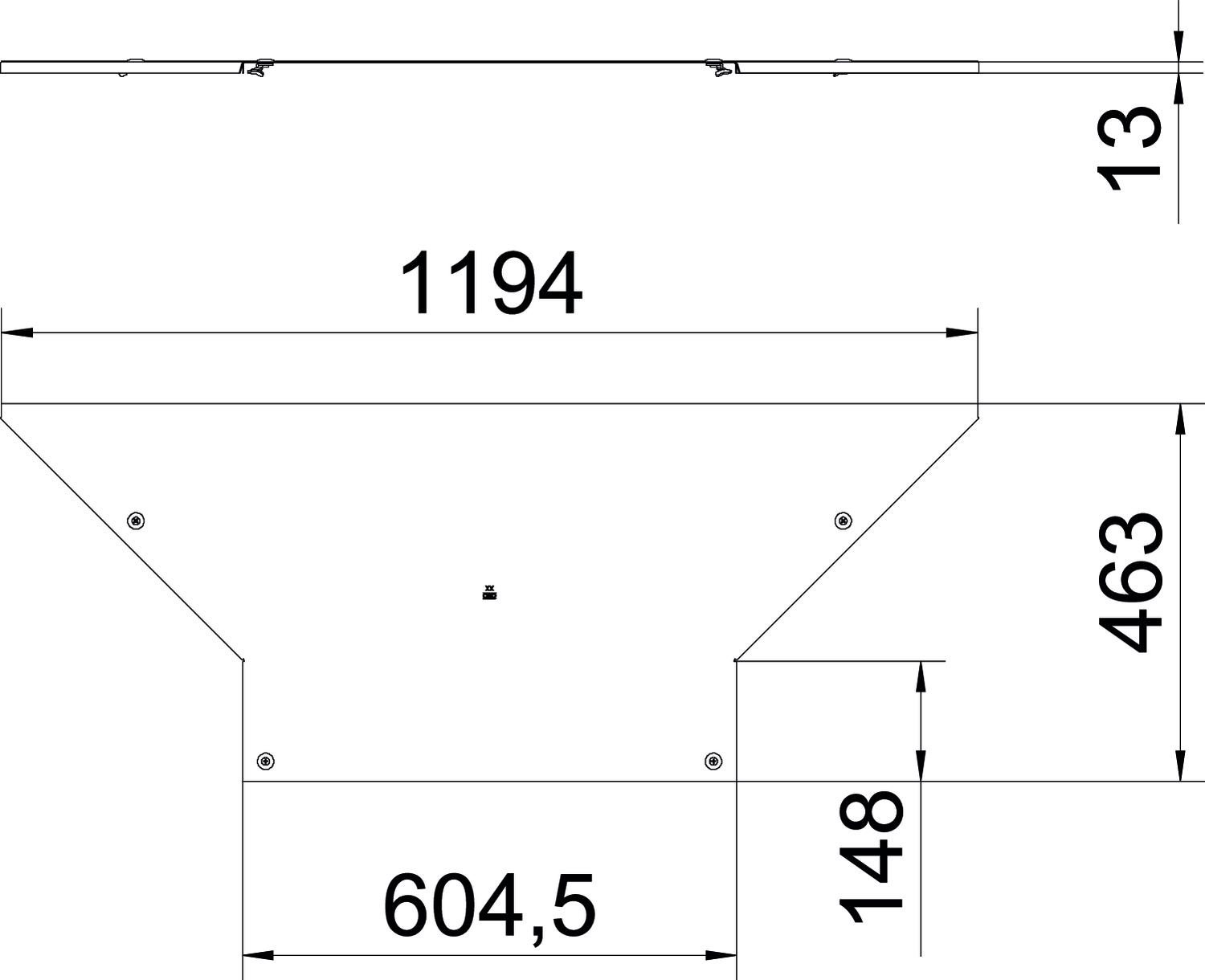

Dimensiju zīmējums LAAD 600 R3 FT / 6226340, 57.40 kB, jpg

LAAD 600 R3 FT / 6226340

6226340_KSTP1.stp, 497.70 kB
