Montāžas-atzarojuma detaļas vāks FS 400 | 1

morepic-1

morepic-2

Montāžas-atzarojuma detaļas vāks FS

Preces Nr. 6226314 | EAN 4012196536337

Preces Nr. / Tips

Platums

Loksnes biezums

Produkta apraksts

Produkta apraksts

Vāks ar grozāmiem aizbīdņiem, lai nosegtu montāžas/atzarojuma detaļas ar iemetinātiem spraišļiem.

Tehniskie dati

Tehniskie dati

Gara laiduma izpildījums	nē
Izmērs	B400
Izmērs B	400 mm
Krāsa	cinks
Loksnes biezums	1 mm
Materiāla biezums	1 mm
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Piemērots kabeļu renei	nē
Piemērots kabeļu trepēm	jā
Platums	400 mm
Stiprinājuma veids	Pagriežams atslēgs
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Platums	Loksnes biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
LAAD 200 R3 FS	200 mm	1 mm	6226310	Gabals	1 Gabals
LAAD 300 R3 FS	300 mm	1 mm	6226312	Gabals	1 Gabals
LAAD 400 R3 FS	400 mm	1 mm	6226314	Gabals	1 Gabals
LAAD 500 R3 FS	500 mm	1,25 mm	6226316	Gabals	1 Gabals
LAAD 600 R3 FS	600 mm	1,25 mm	6226318	Gabals	1 Gabals

Lejupielādes

Datu lapa LAAD 400 R3 FS / 6226314 , 0.18MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Brošūra Metinātu kabeļu trepju sistēma , 2.10MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

ES Atbilstības deklarācija LAAD 400 R3 FS / 6226314 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija LAAD 400 R3 FS / 6226314 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

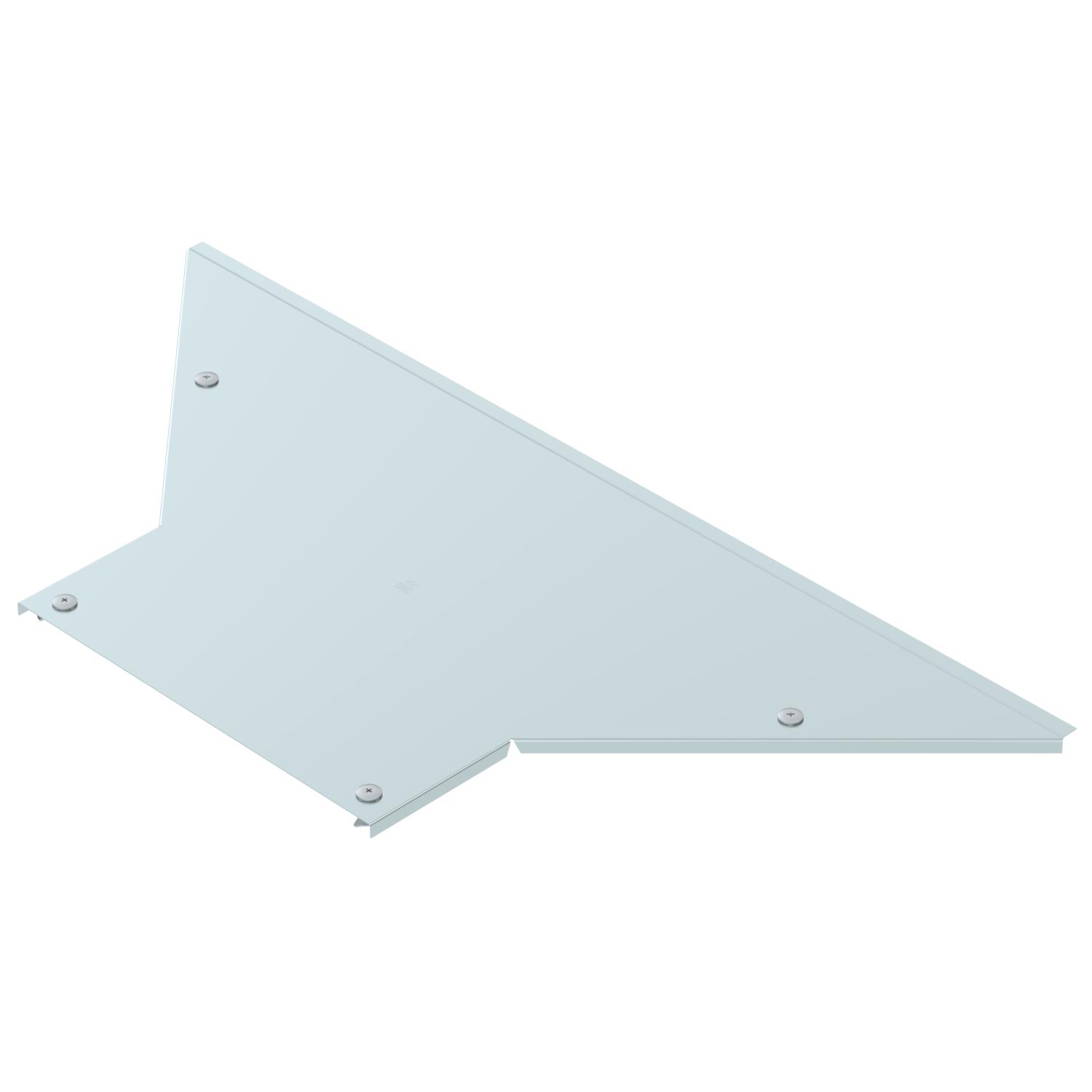

Produkta zīmējums LAAD 400 R3 FS / 6226314, 27.64 kB, jpg

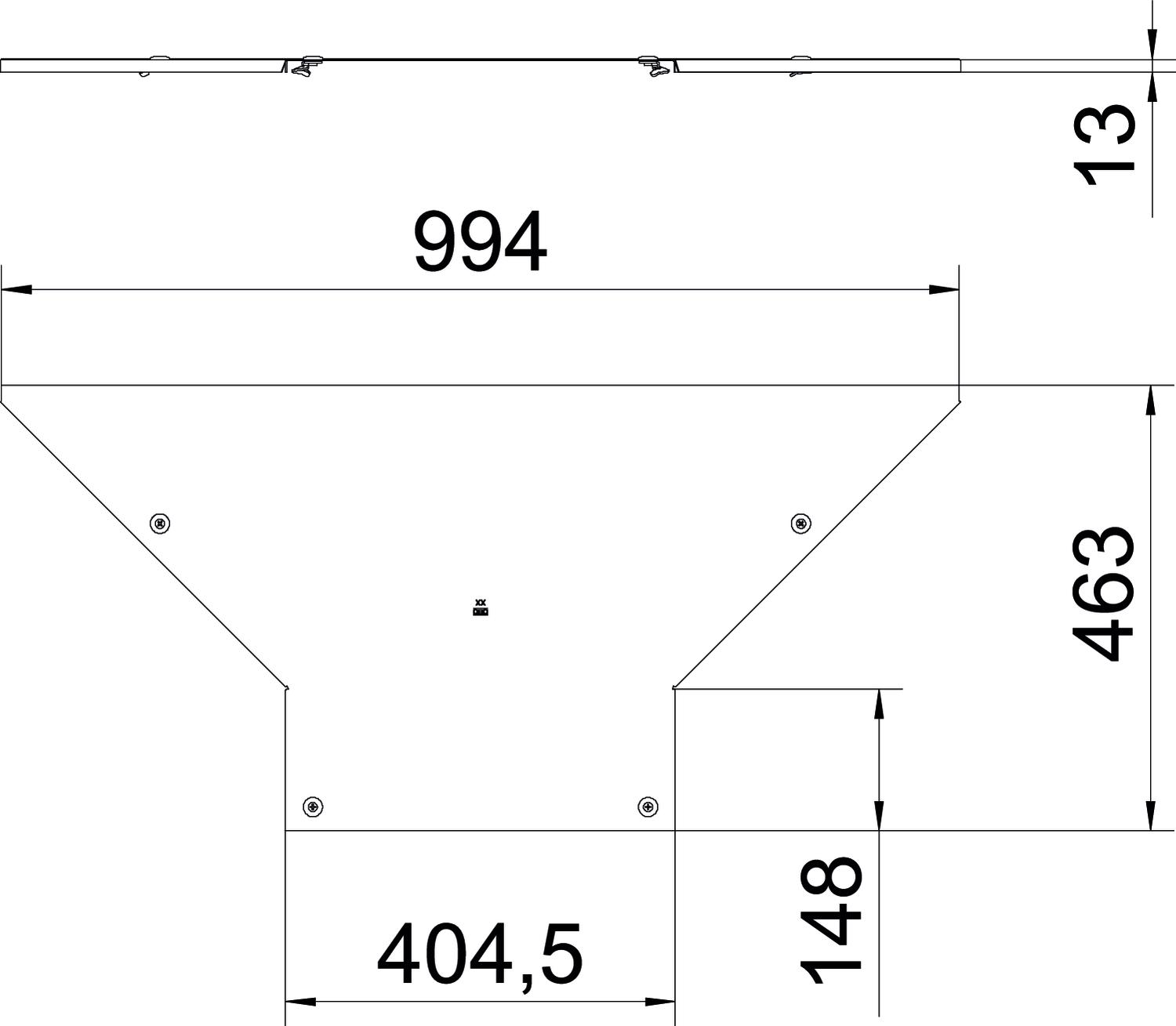

Dimensiju zīmējums LAAD 400 R3 FS / 6226314, 59.09 kB, jpg

LAAD 400 R3 FS / 6226314

6226314_KSTP1.stp, 390.20 kB
