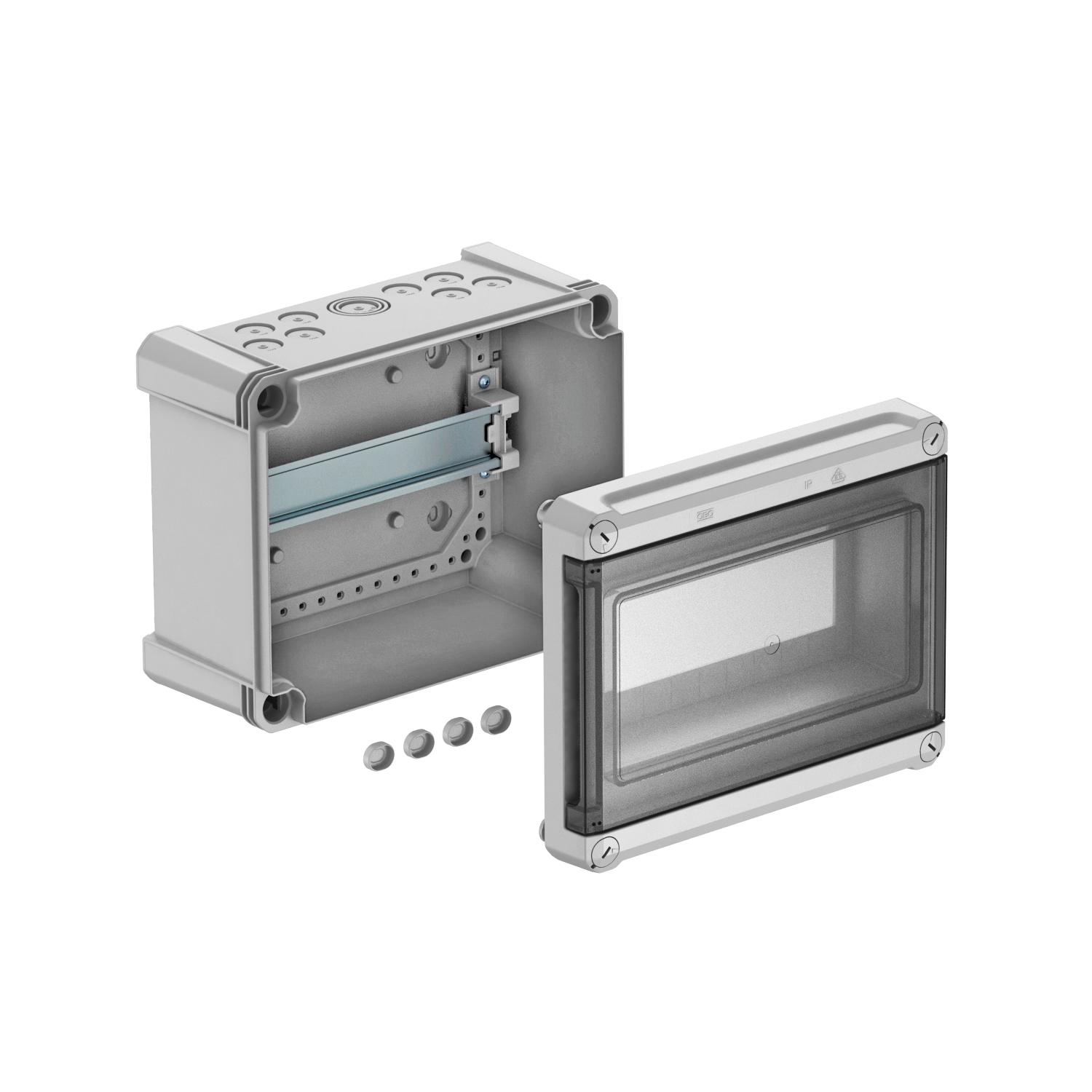

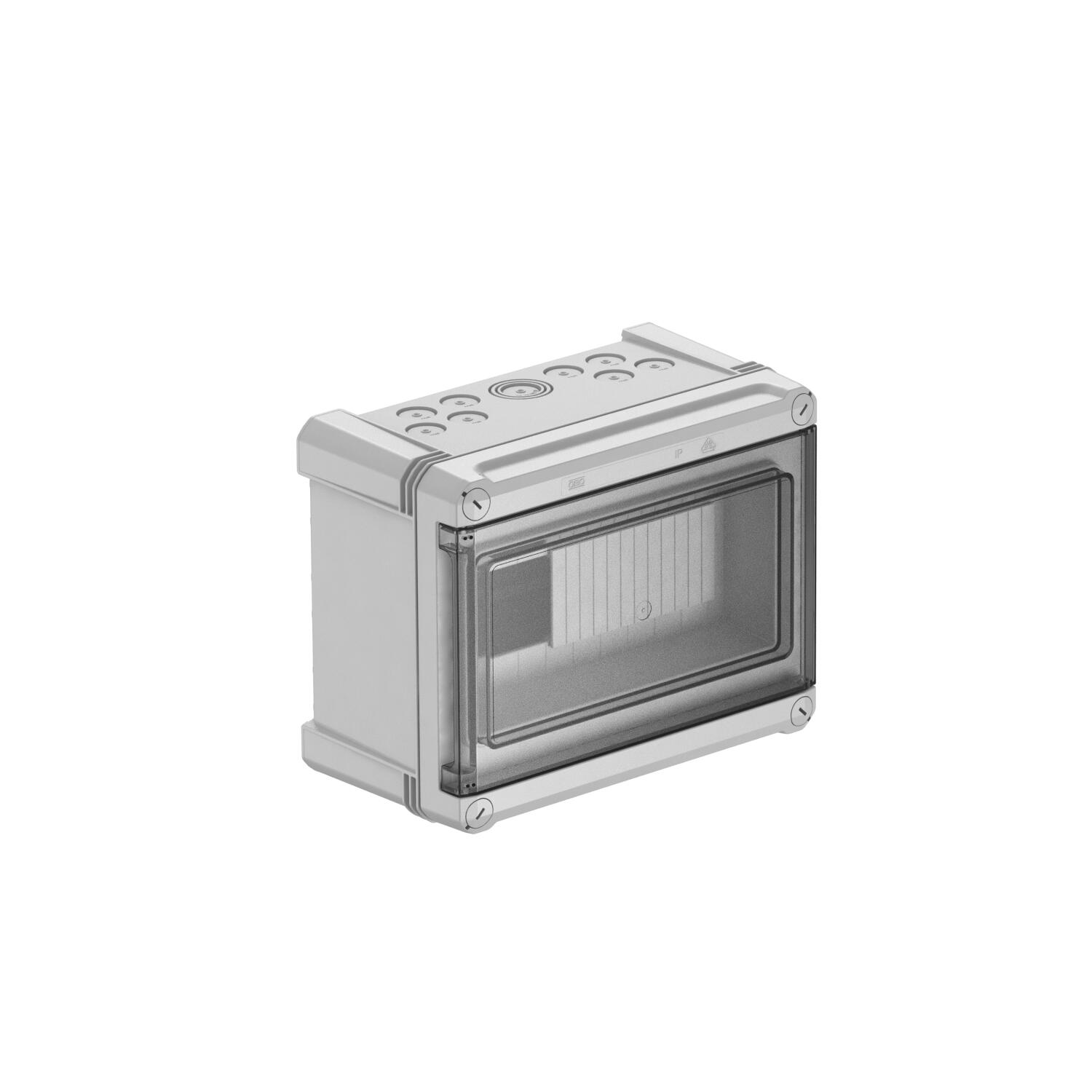

Mazais sadalītājs, 9 atdalīšanas vienībām, tukšs, polistirols
Preces Nr. 2008828 | EAN 4012196465729
- Produkta apraksts
-
Produkta aprakstsMazie sadalītāji virsapmetuma montāžai, strāvas sekundārai sadalīšanai, telpās un aizsargātās vietās ārpus telpām, atbilstoši IEC 439-3. Ar iepriekš uzmontētu 35 mm U profila montāžas sliedi. Aizsardzības klase IP66 un aizsardzības pakāpe IK06. Caurspīdīgs vāks uzskrūvēšanai, ar izgriezumu.
- aizsargizolēts maksimāli 9 atdalīšanas vienībām
- pa 8 izlaužamiem atvērumiem Ø 20 mm augšā un apakšā
- pa 1 kombinētiem izlaužamiem atvērumiem Ø 20/25/32 mm augšā un apakšā
- 4 skrūvju vāki
PS mazie sadalītāji ir piemēroti montāžai gan telpās, gan aizsargātā ārvidē.
Nominālā strāva 63 A
Jaudas zudums pie 40 K 20,7 W
-
- Tehniskie dati
-
Tehniskie dati

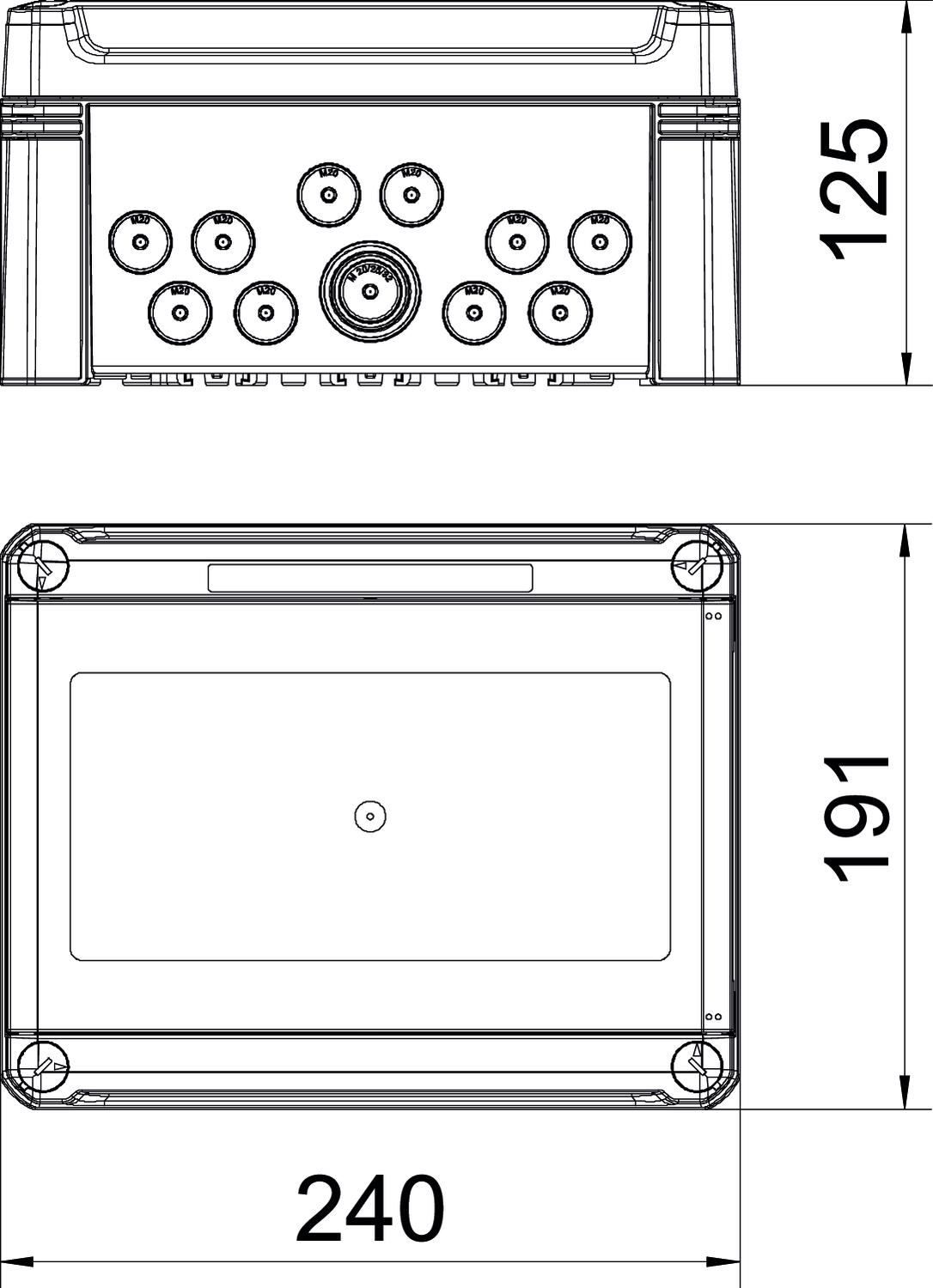

Aizsardzības pakāpes IK kods IK07 Aizsardzības veids IP66 Ar atslēgu nē Ar montāžas plātni nē Augstums 126 mm Caurspīdīgs vāks jā DIN sliede jā EMS izpildījums nē Garums 241 mm Instalācijas mazā sadalītāja montāžas veids Uzbūve Izmērs 240x191x125 Krāsa gaiši pelēks; RAL 7035 Materiāls Polistirols Mazā sadalītāja vāka modelis ar izgriezumu Nominālā strāva 63 A Nominālais spriegums 400 V Pārseguma veids Vāks Piemontēšanas iespējas jā Platums 191 mm Platums iedalījums vienībās 9 Rindu skaits 1 - Visi tipi
- Lejupielādes
-
Datu lapa SDB 09L PS / 2008828 , 0.29MB , pdfES Atbilstības deklarācija SDB 09L PS / 2008828 , 0.06MB , pdfREACH Atbilstības deklarācija SDB 09L PS / 2008828 , 0.12MB , pdfRoHS Atbilstības deklarācija SDB 09L PS / 2008828 , 0.13MB , pdfLietošanas instrukcija Caurumu izveides šablons X16, SDB09 , 0.09MB , pdf
