Mazais sadalītājs, 3 atdalīšanas vienībām, tukšs, polistirols
Preces Nr. 2008820 | EAN 4012196465705
- Produkta apraksts
-

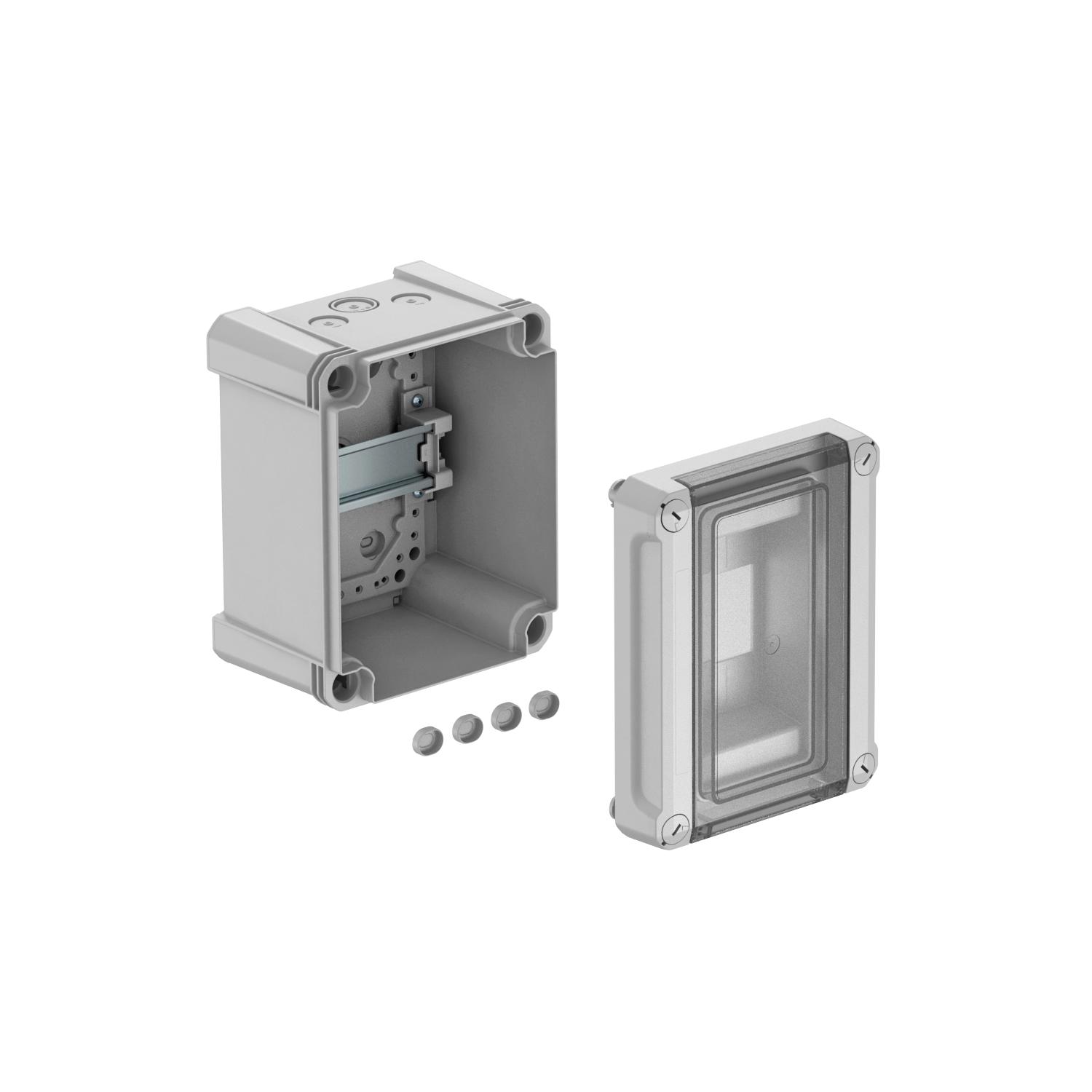

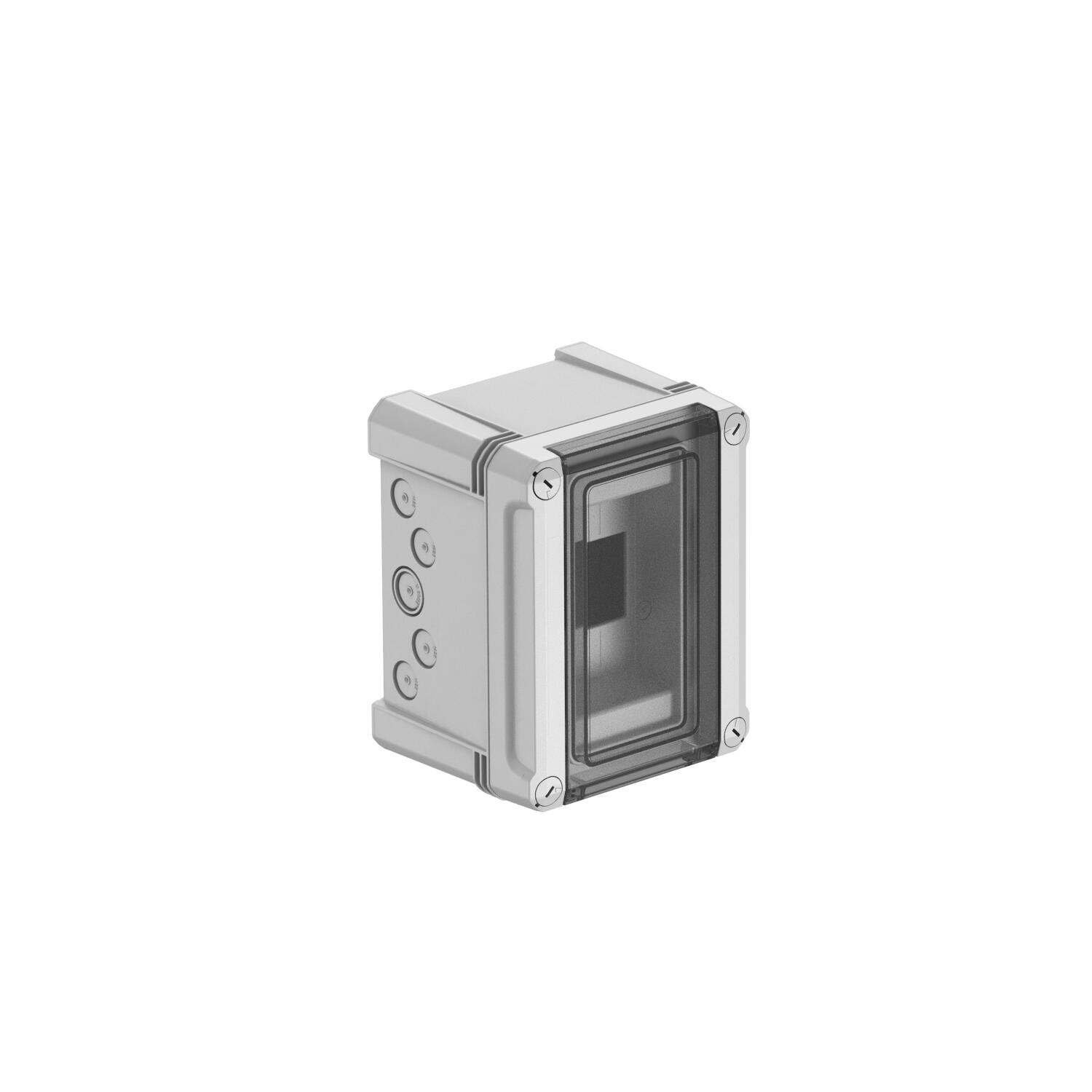

Produkta aprakstsMazie sadalītāji virsapmetuma montāžai, strāvas sekundārai sadalīšanai, telpās un aizsargātās vietās ārpus telpām, atbilstoši IEC 439-3. Ar iepriekš uzmontētu 35 mm U profila montāžas sliedi. Aizsardzības klase IP66 un aizsardzības pakāpe IK06. Caurspīdīgs vāks uzskrūvēšanai, ar izgriezumu.
- aizsargizolēts maksimāli 3 atdalīšanas vienībām
- pa 2 izlaužamiem atvērumiem Ø 20 mm augšā un apakšā
- pa 1 kombinētiem izlaužamiem atvērumiem Ø 20/25 mm augšā un apakšā
- 4 skrūvju vāki
PS mazie sadalītāji ir piemēroti montāžai gan telpās, gan aizsargātā ārvidē.
Nominālā strāva 40 A
Jaudas zudums, ja ir 40 K, 17 W
Nominālais darba spriegums Un: 400 V
Nominālais spriegums Ue: 400 V
Noturība pret triecienstrāvu III kat.
-
- Tehniskie dati
-
Tehniskie dati

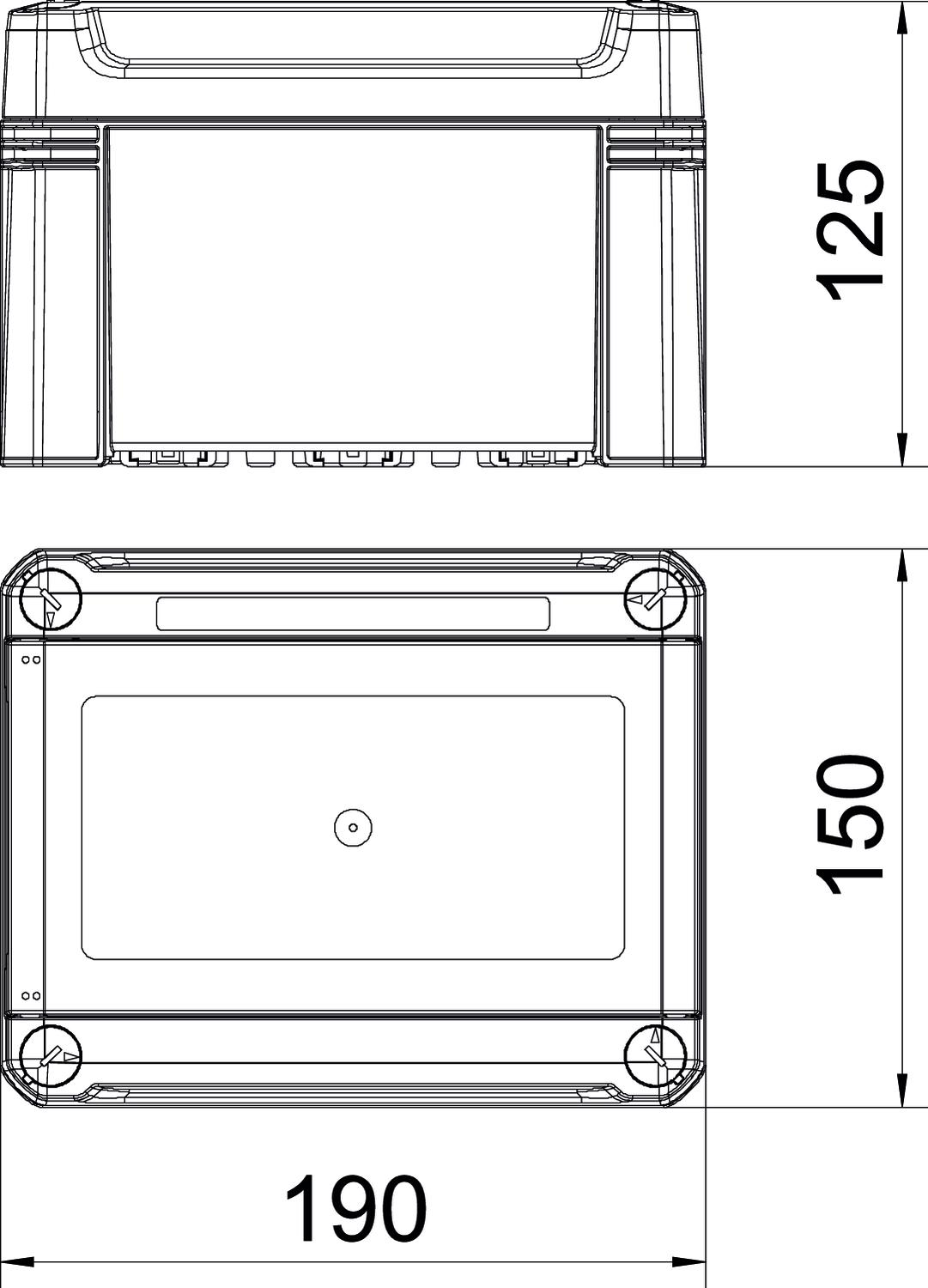

Aizsardzības pakāpes IK kods IK07 Aizsardzības veids IP66 Ar atslēgu nē Ar montāžas plātni nē Augstums 126 mm Caurspīdīgs vāks jā CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,657 kg CO₂e / 1 Gabals DIN sliede jā EMS izpildījums nē Garums 191 mm Instalācijas mazā sadalītāja montāžas veids Uzbūve Izmērs 150x190x125 Krāsa gaiši pelēks; RAL 7035 Materiāls Polistirols Mazā sadalītāja vāka modelis ar izgriezumu Nominālā strāva 40 A Nominālais spriegums 400 V Pārseguma veids Vāks Piemontēšanas iespējas jā Platums 151 mm Platums iedalījums vienībās 3 Rindu skaits 1 - Visi tipi
- Lejupielādes
-
Datu lapa SDB 03L PS / 2008820 , 0.35MB , pdfES Atbilstības deklarācija SDB 03L PS / 2008820 , 0.06MB , pdfLietošanas instrukcija Caurumu izveides šablons X10, SDB03, SDB05 , 0.09MB , pdf
