- Produkta apraksts
-

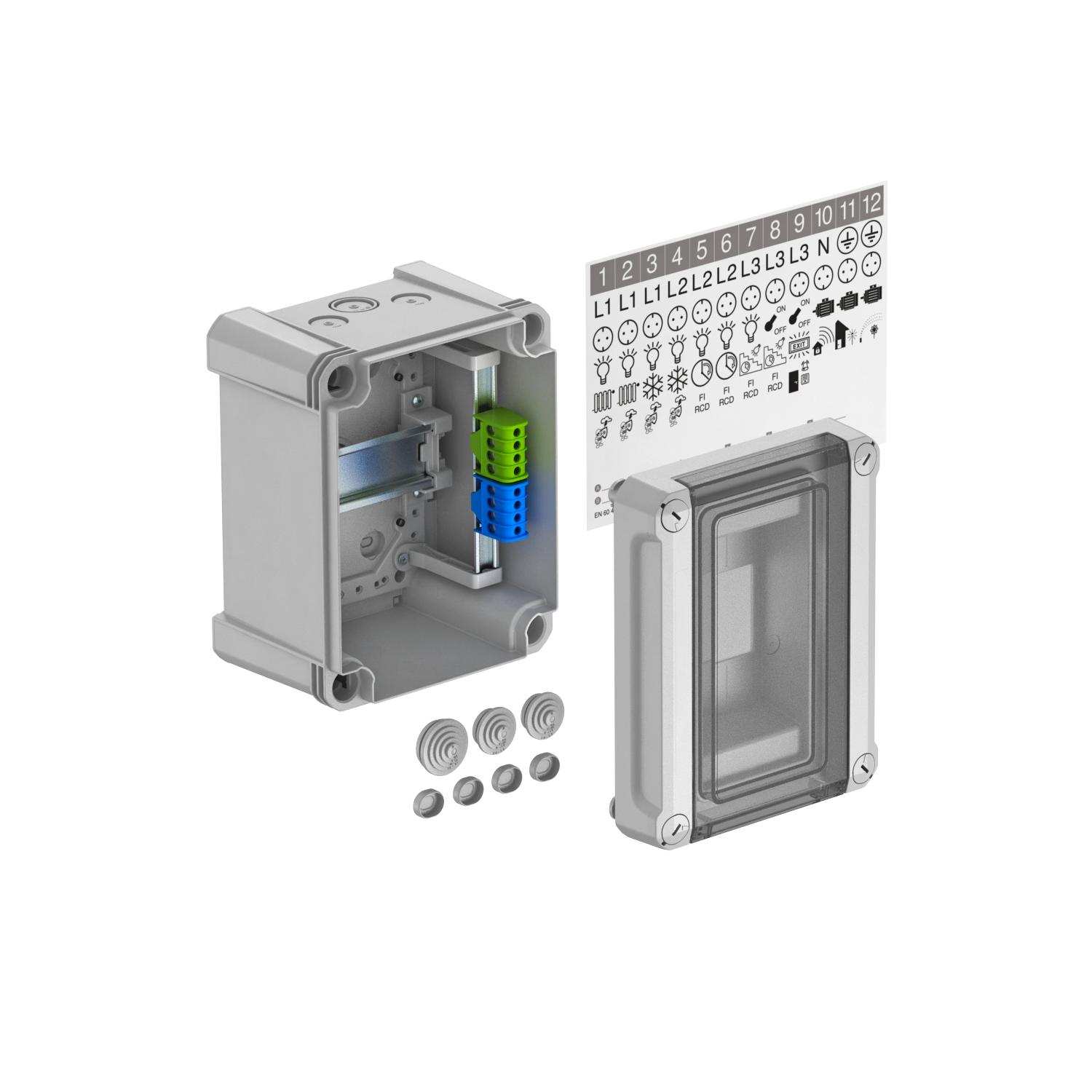

Produkta aprakstsMazie sadalītāji ar spaiļu līsti virsapmetuma montāžai, strāvas sekundārai sadalīšanai, telpās un aizsargātās vietās ārpus telpām, atbilstoši IEC 439-3. Ar iepriekš uzmontētu 35 mm U profila montāžas sliedi. Aizsardzības klase IP66 un aizsardzības pakāpe IK06. Caurspīdīgs vāks uzskrūvēšanai, ar izgriezumu.
- aizsargizolēts maksimāli 3 atdalīšanas vienībām
- skavu līstu komplekts: pa vienai PE/N spailei 4x16 mm² skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
- apzīmējuma plāksnītes pieslēgtajiem patērētājiem
- 2 elastīgi kabeļu un vadu Ø 20mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0-17 mm
- 1 elastīgs kabeļu un vadu Ø 25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0-22 mm
- pa 2 izlaužamiem atvērumiem Ø 20 mm augšā un apakšā
- pa 1 kombinētiem izlaužamiem atvērumiem Ø 20/25 mm augšā un apakšā
- 4 skrūvju vāki
Piemērots montāžai telpās un aizsargātā ārvidē;
Piederumi:
· skavu līstu komplekts: pa vienai PE/N spailei, kurai ir 4 x 16 mm² skrūvējamu spaiļu pievienošanas vietas, mazā U profila sliede, montāžas instrukcija un stiprinājumu komplekts
· pašlīmējošas piktogrammas pieslēgto patērētāju marķēšanai un aprakstīšanai;
· divi elastīgi kabeļu un vadu Ø 20 mm ievadi, paredzēti kabeļiem, kuru diametrs ir 0–17 mm
· viens elastīgs kabeļu un vadu Ø 25 mm ievads, paredzēts kabeļiem, kuru diametrs ir 0–22 mm
Nominālā strāva 40 A
Jaudas zudums, ja ir 40 K, 17 W
Nominālais darba spriegums Un: 400 V
Nominālais spriegums Ue: 400 V
Noturība pret triecienstrāvu III kat.
- Tehniskie dati
-
Tehniskie dati

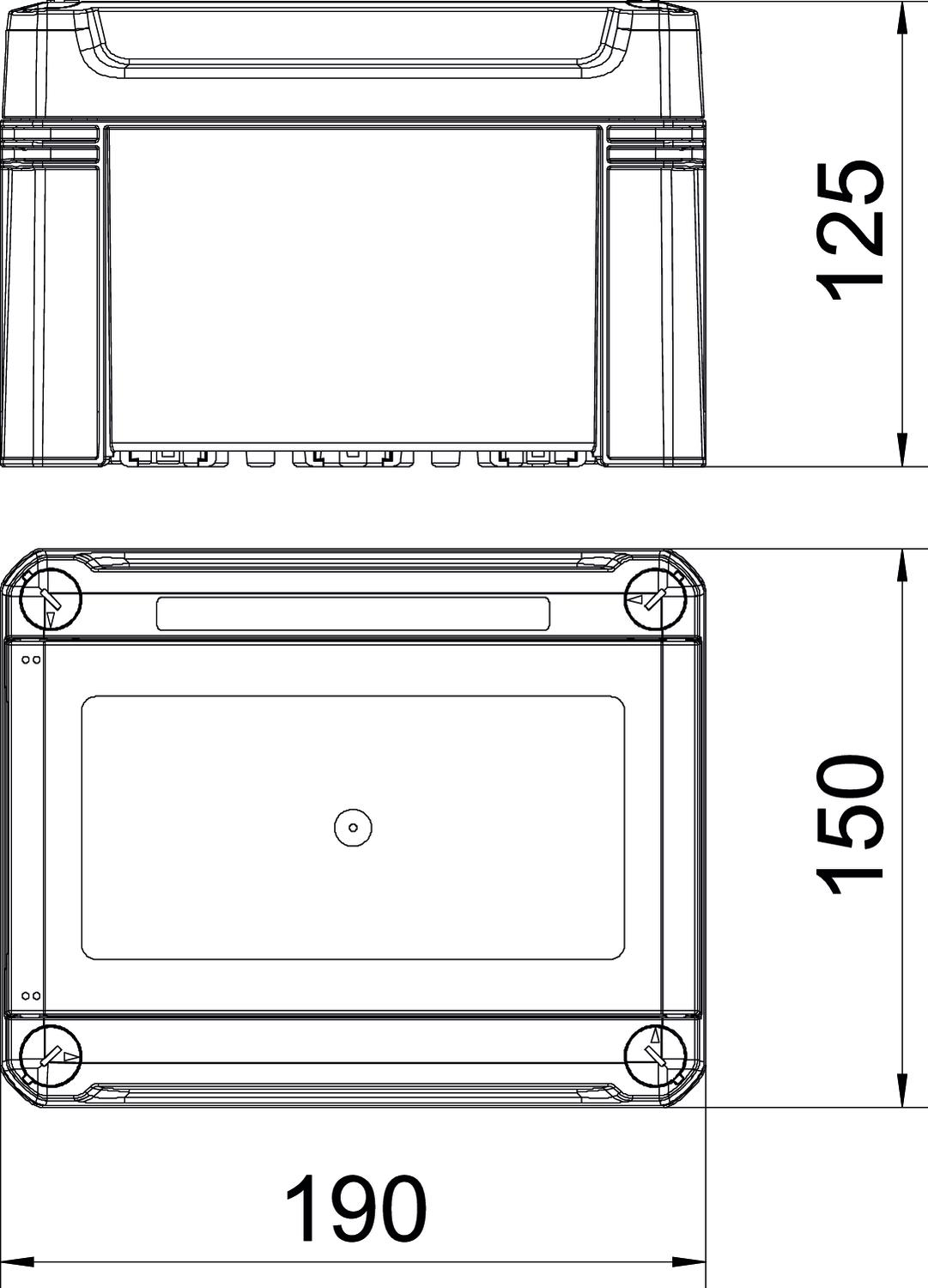

Aizsardzības pakāpes IK kods IK07 Aizsardzības veids IP66 Ar atslēgu nē Ar montāžas plātni nē Augstums 126 mm Caurspīdīgs vāks jā DIN sliede jā EMS izpildījums nē Garums 191 mm Instalācijas mazā sadalītāja montāžas veids Uzbūve Izmērs 150x190x125 Krāsa gaiši pelēks; RAL 7035 Materiāls Polistirols Mazā sadalītāja vāka modelis ar izgriezumu Nominālā strāva 40 A Nominālais spriegums 400 V Pārseguma veids Vāks Piemontēšanas iespējas jā Platums 151 mm Platums iedalījums vienībās 3 Rindu skaits 1 Spailes Spraud- - Visi tipi
- Lejupielādes
-
Datu lapa SDB 03 PS / 2008800 , 0.42MB , pdfES Atbilstības deklarācija SDB 03 PS / 2008800 , 0.06MB , pdfMontāžas instrukcija Mazā sadalītāja SDB montāžas instrukcija PS, SDB .. PC , 0.31MB , pdfLietošanas instrukcija Caurumu izveides šablons X10, SDB03, SDB05 , 0.09MB , pdf
