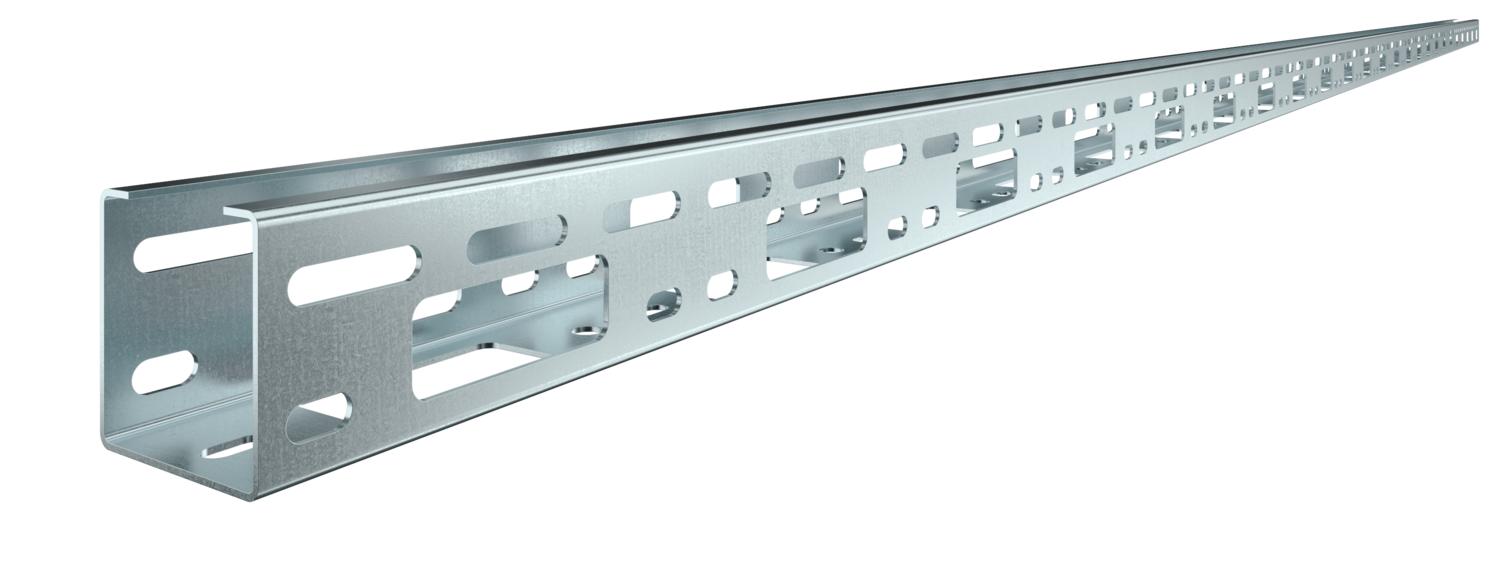

Mazais AZ kanāls 50 FS

Preces Nr. / Tips	6075096 / AZK 050 FS

Garums	3000 mm

Platums	50 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Augstums	50 mm
Balstu atstatums 1,0 m	2,5 kN/m
Balstu atstatums 1,5 m	2 kN/m
Balstu atstatums 2,0 m	1,2 kN/m
Balstu atstatums 2,5 m	0,85 kN/m
Balstu atstatums 3,0 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	4,359 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	25 cm²
Derīgais šķērsgriezums	2500 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm

Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmēri	50 x 50 x 1,5
Izmērs	50x50x3000
Krāsa	cinks
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Platums	50 mm
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
AZK 050 FS	3000 mm	50 mm	1,5 mm	nē	6075096	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Piekares skava 50 FT	AHB 50 D4 FT	6066505	Gabals	50 Gabals
Garenie un leņķa savienotāji 50 FT	VF AZK FT	6066550	Gabals	25 Gabals
Garenais savienotājs 50 FS	VF AZK 50 FS	6066615	Gabals	25 Gabals
Kabeļu aizsarggredzens 915 PE	KSR-915 PE	6066704	Gabals	25 Gabals
Kabeļu aizsarggredzens 910 PE	KSR-910 PE	6066712	Gabals	25 Gabals
Vāks ar grozāmu aizbīdni FS	AZDMD 50 FS	6080138	m	3 m
