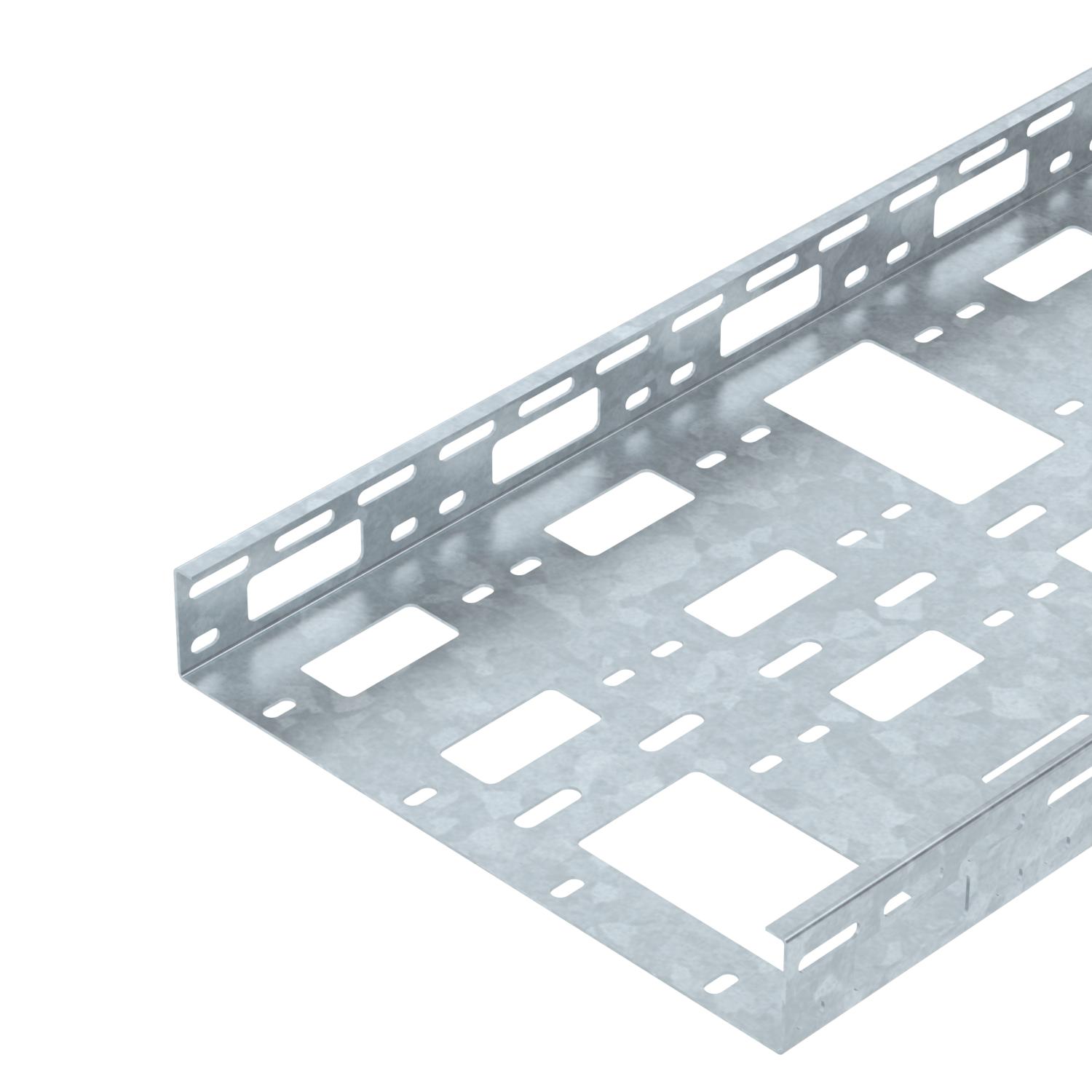

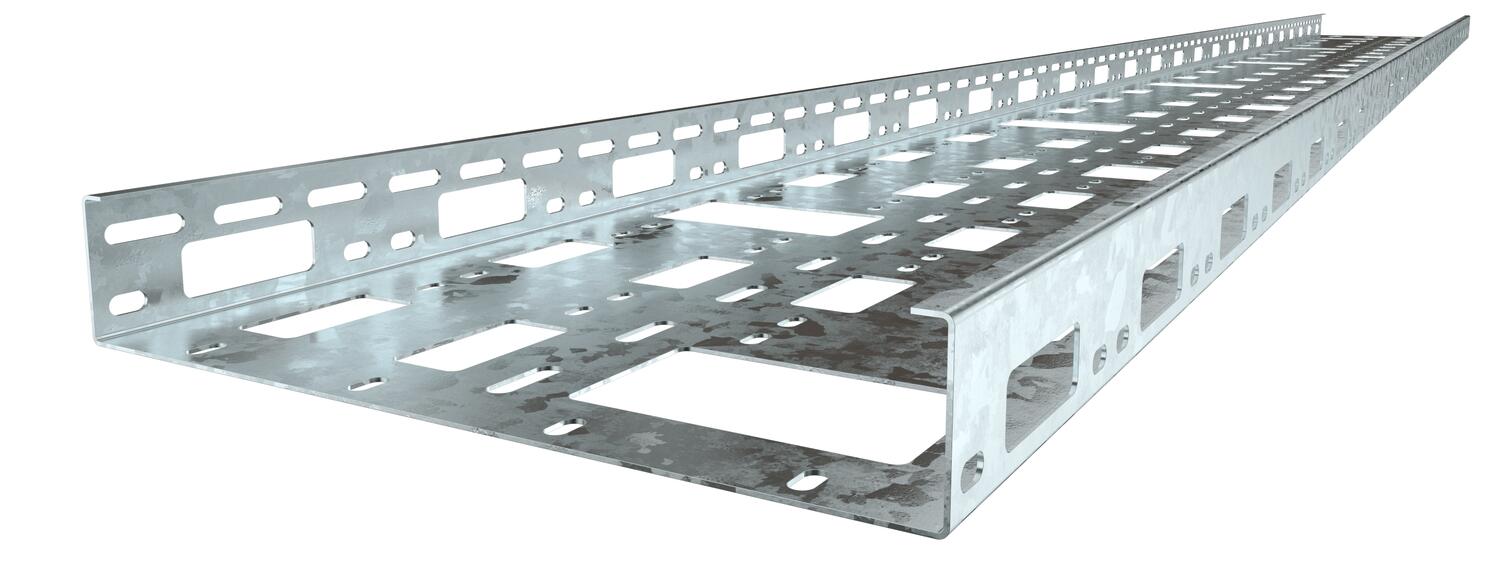

Mazais AZ kanāls 300 FT

Preces Nr. / Tips	6075375 / AZK 300 FT

Garums	3000 mm

Platums	300 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Augstums	50 mm
Balstu atstatums 1,0 m	1,9 kN/m
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 2,0 m	1,2 kN/m
Balstu atstatums 2,5 m	0,8 kN/m
Balstu atstatums 3,0 m	0,3 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	10,415 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	15000 mm²
Derīgais šķērsgriezums	150 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm

Grīdā izveidotas atveres montāžas vajadzībām	jā

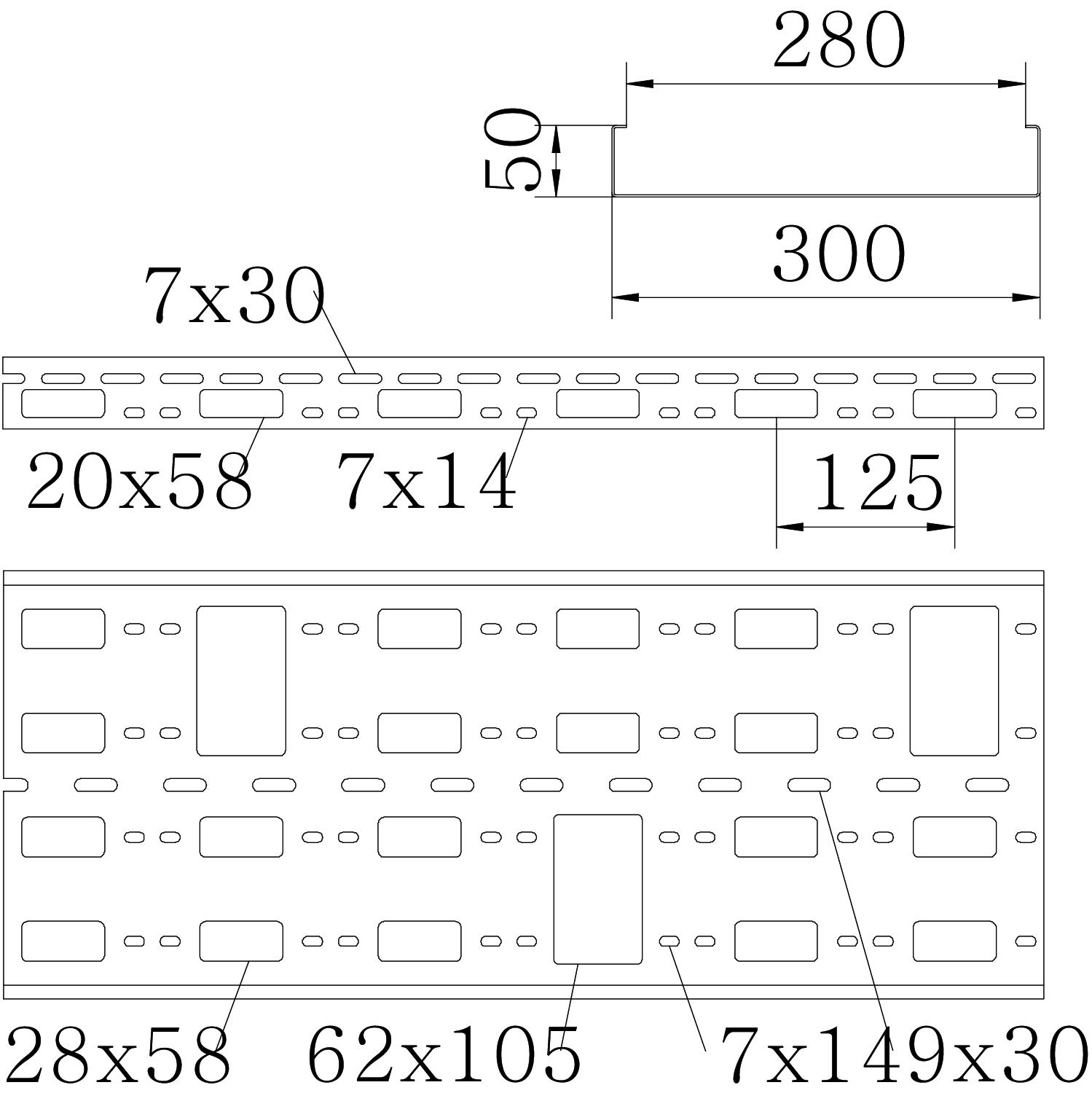

Izmēri	50x300x1,5
Izmērs	50x300x3000
Krāsa	cinks
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Platums	300 mm
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
AZK 300 FT	3000 mm	300 mm	1,5 mm	nē	6075375	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 50 FT	VF AZK FT	6066550	Gabals	25 Gabals
Kabeļu aizsarggredzens 915 PE	KSR-915 PE	6066704	Gabals	25 Gabals
Kabeļu aizsarggredzens 910 PE	KSR-910 PE	6066712	Gabals	25 Gabals
Vāks ar grozāmu aizbīdni FT	AZDMD 300 FT	6080915	m	3 m
