Mazais AZ kanāls 200 A2

Preces Nr. / Tips	6075355 / AZK 200 A2

Garums	3000 mm

Platums	200 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

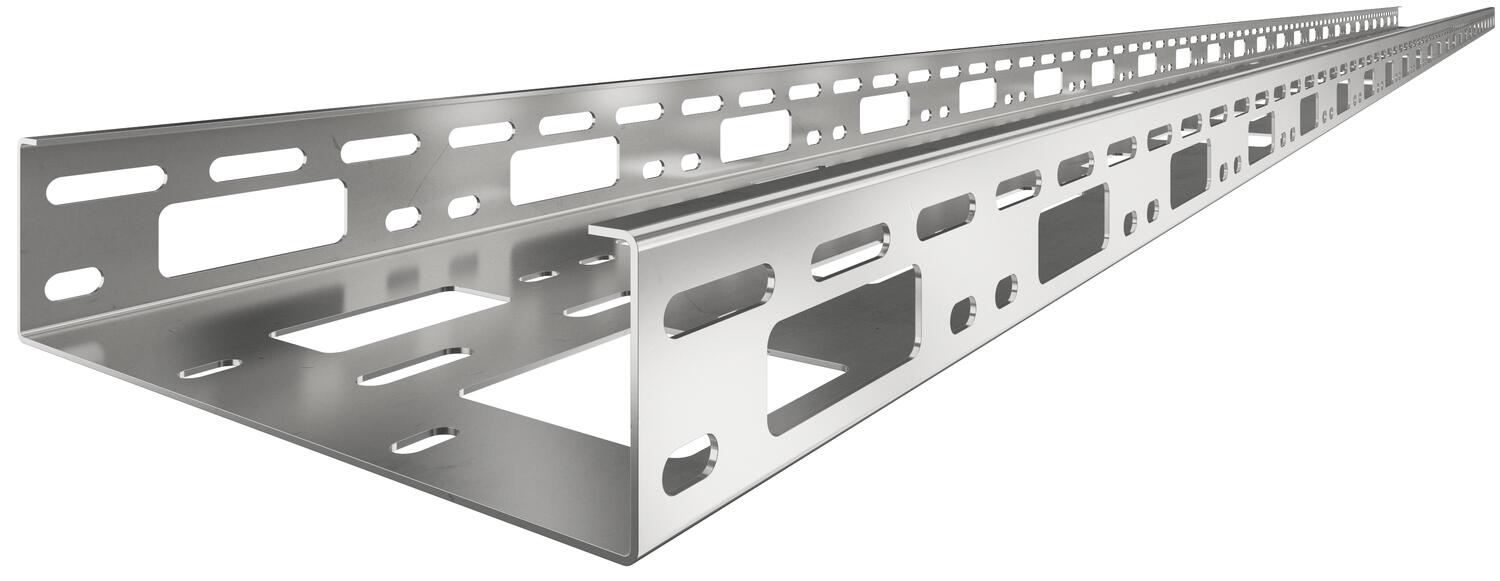

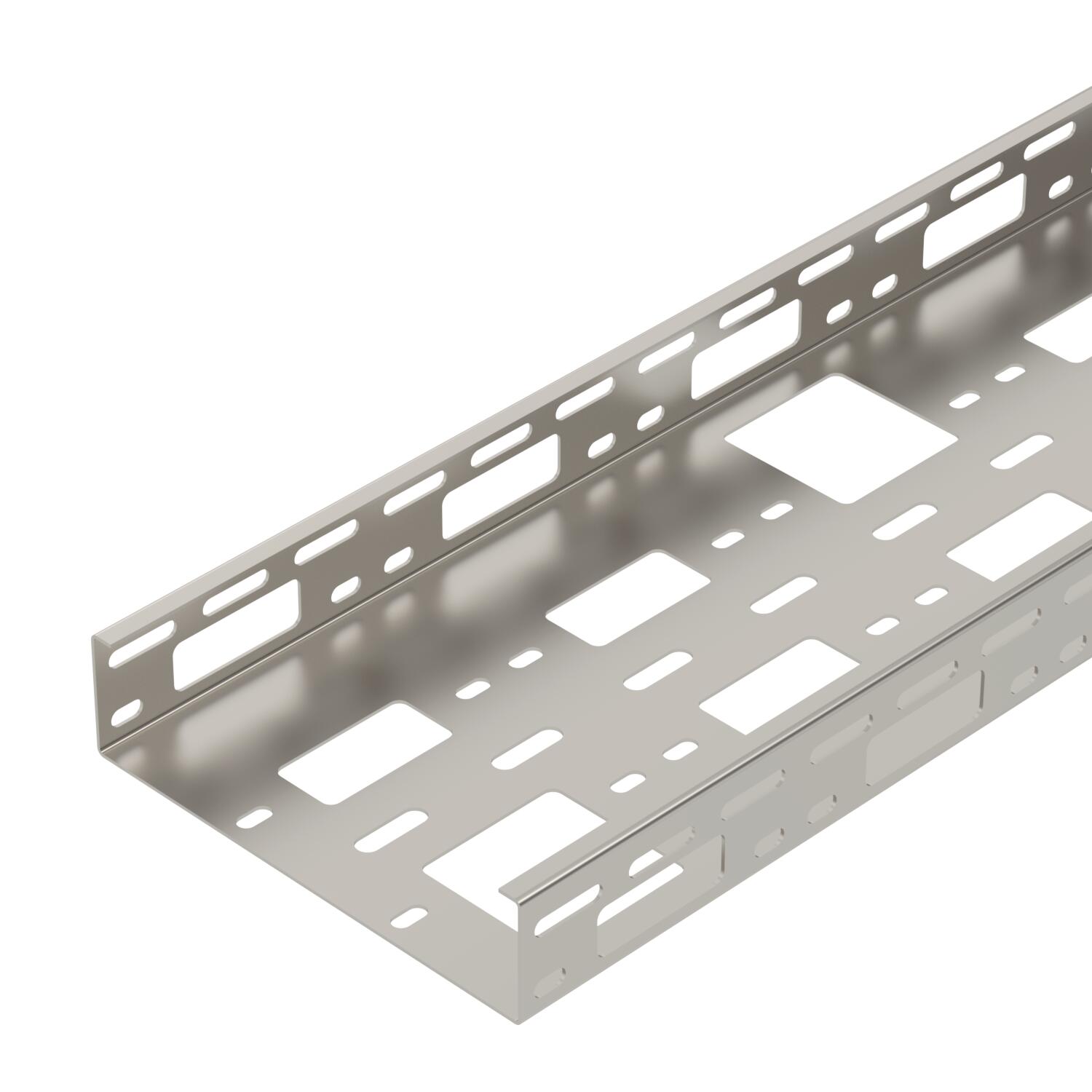

Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Augstums	50 mm
Balstu atstatums 1,0 m	2,5 kN/m
Balstu atstatums 1,5 m	1,9 kN/m
Balstu atstatums 2,0 m	1,3 kN/m
Balstu atstatums 2,5 m	0,8 kN/m
Balstu atstatums 3,0 m	0,3 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	17,911 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	100 cm²
Derīgais šķērsgriezums	10000 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

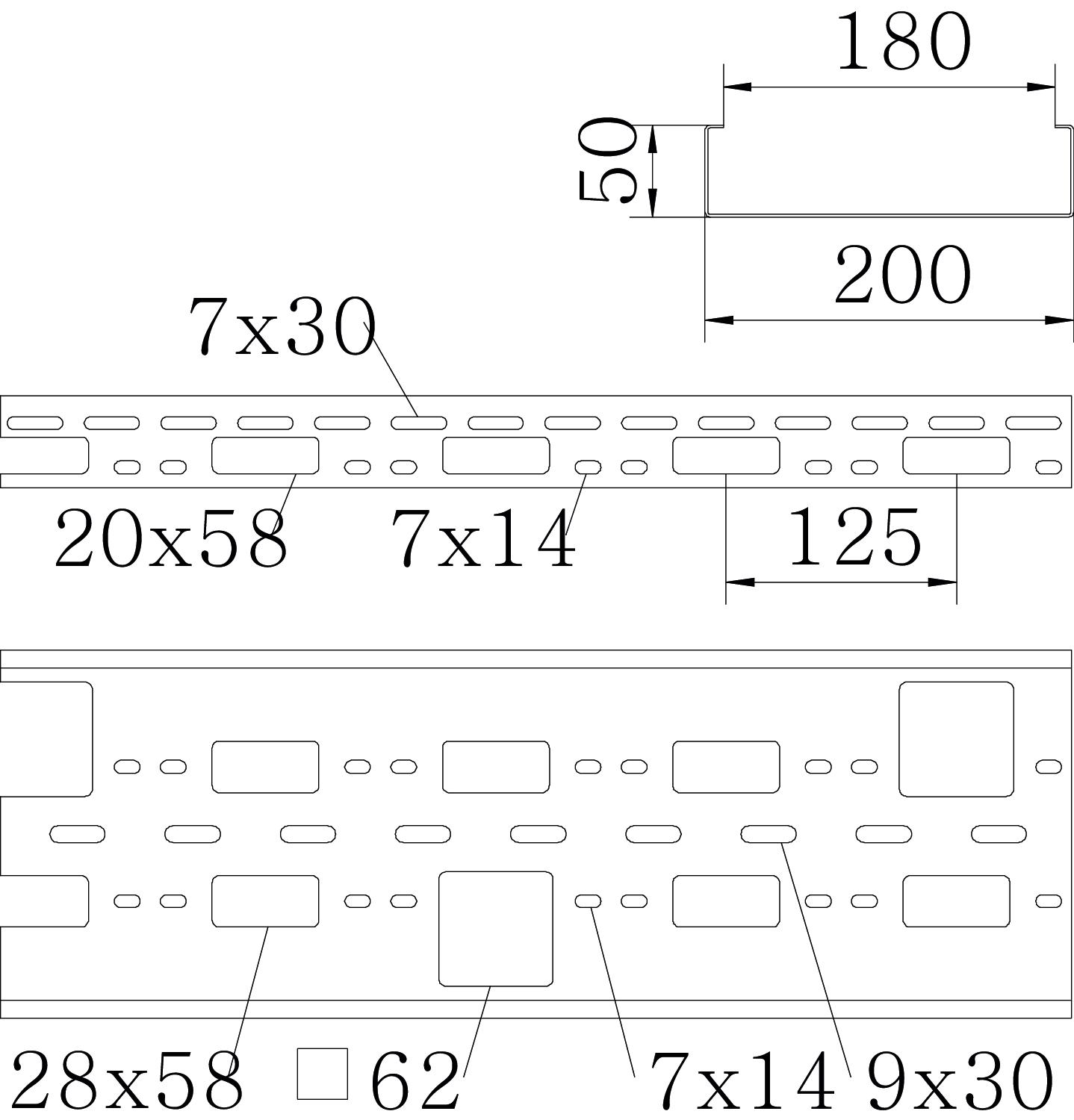

Izmēri	50x200x1,5
Izmērs	50x200x3000
Izmērs B	200 mm
Krāsa	tērauda
Loksnes biezums	1,5 mm
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	neizolēts, apstrādāts

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
AZK 200 A2	3000 mm	200 mm	1,5 mm	nē	6075355	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji A2	VF AZK A2	6066569	Gabals	10 Gabals
Kabeļu aizsarggredzens 915 PE	KSR-915 PE	6066704	Gabals	25 Gabals
Kabeļu aizsarggredzens 910 PE	KSR-910 PE	6066712	Gabals	25 Gabals
Vāks ar grozāmu aizbīdni A2	AZDMD 200 A2	6080895	m	3 m
