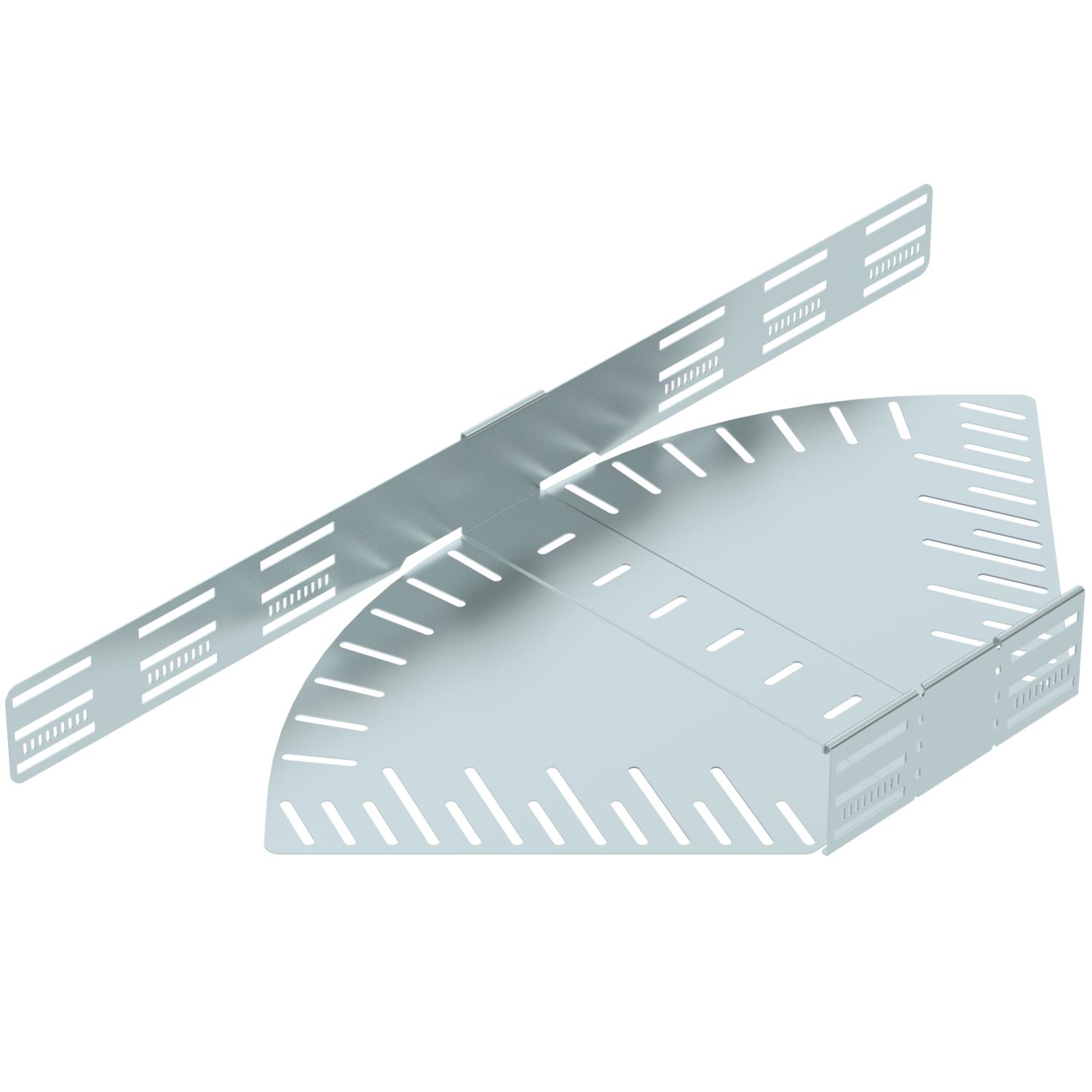

Līkums, regulējams leņķis 85 FS
Preces Nr. 6037206 | EAN 4012197340926
- Produkta apraksts
-
Produkta aprakstsLeņķa regulējams elements horizontāla atzara izveidošanai, sānu augstums 85 mm. Regulējams leņķis 0–90°. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati

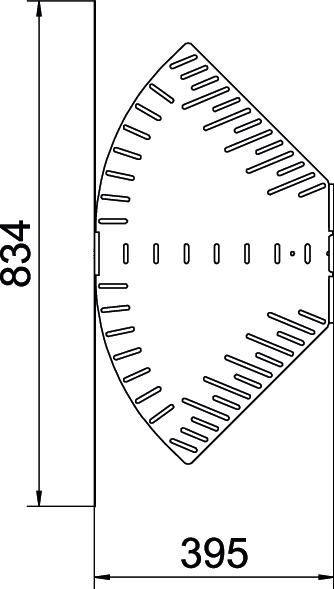

Ar augšējo daļu nē Augstums 85 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Ieteiktais skrūvju skaits 18 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 85x400 Izmērs B 400 mm Izmērs L 834 mm Izmērs R 50 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids Šarnīra līkuma_komplekts Krāsa cinks Līkums (leņķis) regulējams Loksnes biezums 1,25 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 1,25 mm Platums 400 mm Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Virziena maiņa horizontāls - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks līkumam ar regulējamu leņķi FS
RBD W 400 FS 6037508 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Montāžas instrukcija Latchable Magic cable tray systems , 11.60MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
