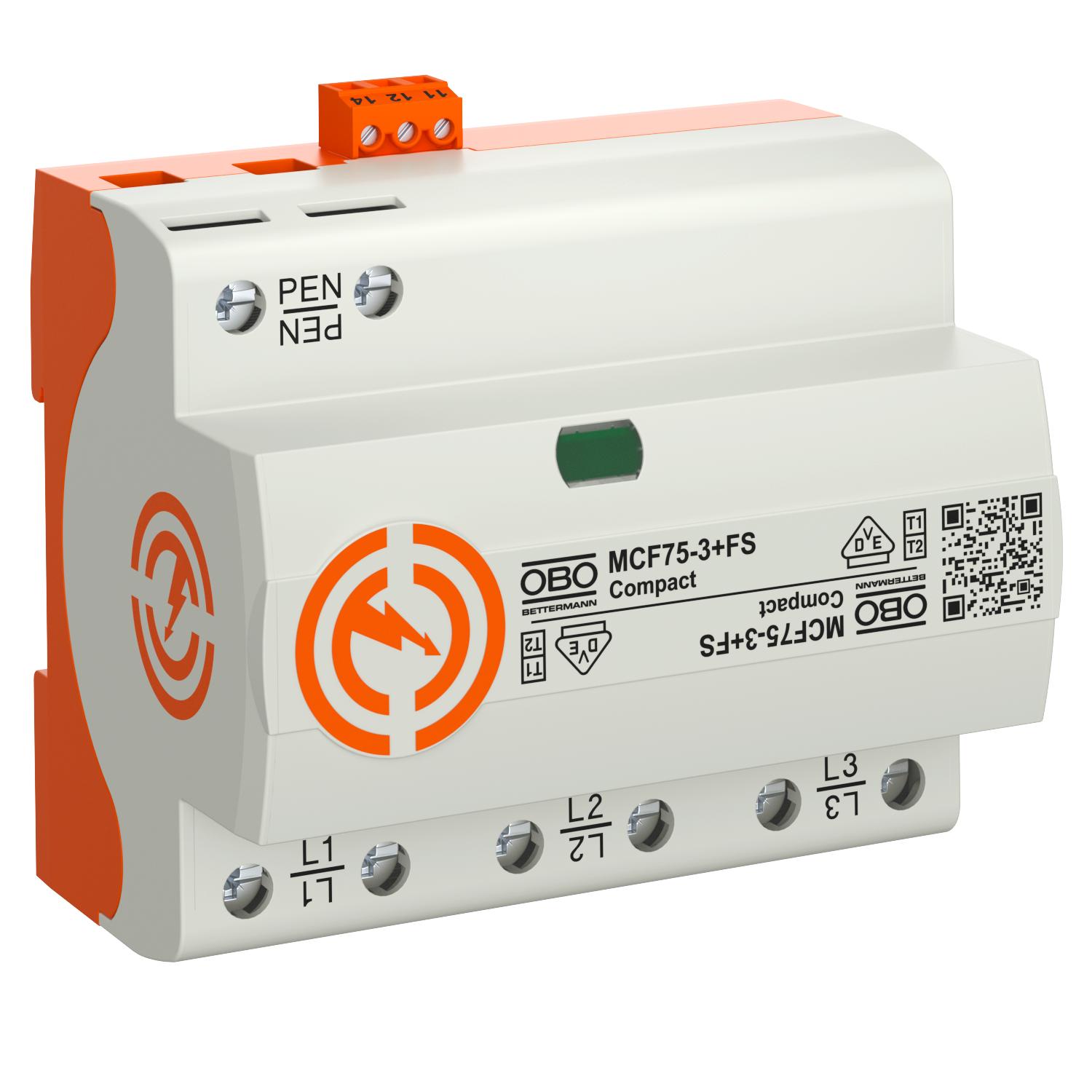

LightningController Compact – MCF75 3 | 25 | jā | 255 | IP20

LightningController Compact – MCF75

Preces Nr. 5096981 | EAN 4012196487325

Preces Nr. / Tips	5096981 / MCF75-3+FS

Polu izpildījums	3

Zibens impulsa strāva (10/350 μs)	25 kA

Tālvadības signalizācija	jā

Augstākais ilgtermiņa spriegums AC	255

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Kombinētais novadītājs, zibens izlādes strāvas un pārsprieguma novadītājs, tips 1+2

• aizsardzības līmenis ≤ 1,5 kV
• zibensaizsardzības potenciāla izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas novadīšanas spēja 75 kA (10/350), 3 polu
• tīkla sekundāro strāvu slāpējošs 50 kA Ipeak, novadītāja ieejas drošinātājs līdz 315 A gL/gG
• atbilst VDE-AR-N 4100 prasībām attiecībā uz izmantošanu pirms skaitītāja

• iekapsulēti, dzirksteles neizvadoši dzirksteļspraugas novadītāji lietošanai sadalītāju korpusos

Pielietojums: industriālās iekārtas un ēkas, kā arī ēkas ar I līdz IV klases ārējo zibensaizsardzību.
Aizsargierīce Compact

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<100 ns
Atļaujas	VDE
Augstākais ilgtermiņa spriegums AC	255
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	25 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	3 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	16 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	1,5 mm²
Griezes moments	5 Nm
Ierīces signalizācija	optisks
Izmērs	255V
Korpusa montāžas materiāli	PA UL 94 V-0
Maksimālā aizsardzība pie ieejas	315 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Montāžas veids	Montāžas sliede 35 mm

Nominālā noplūdes strāva (8/20 µs)	35 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Polu izpildījums	3
Polu skaits	3
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	jā
Tīkla tips	TN-C
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	2 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	16 AWG
Zibens impulsa strāva (10/350) [kopējā]	75 kA
Zibens impulsa strāva (10/350 μs)	25 kA

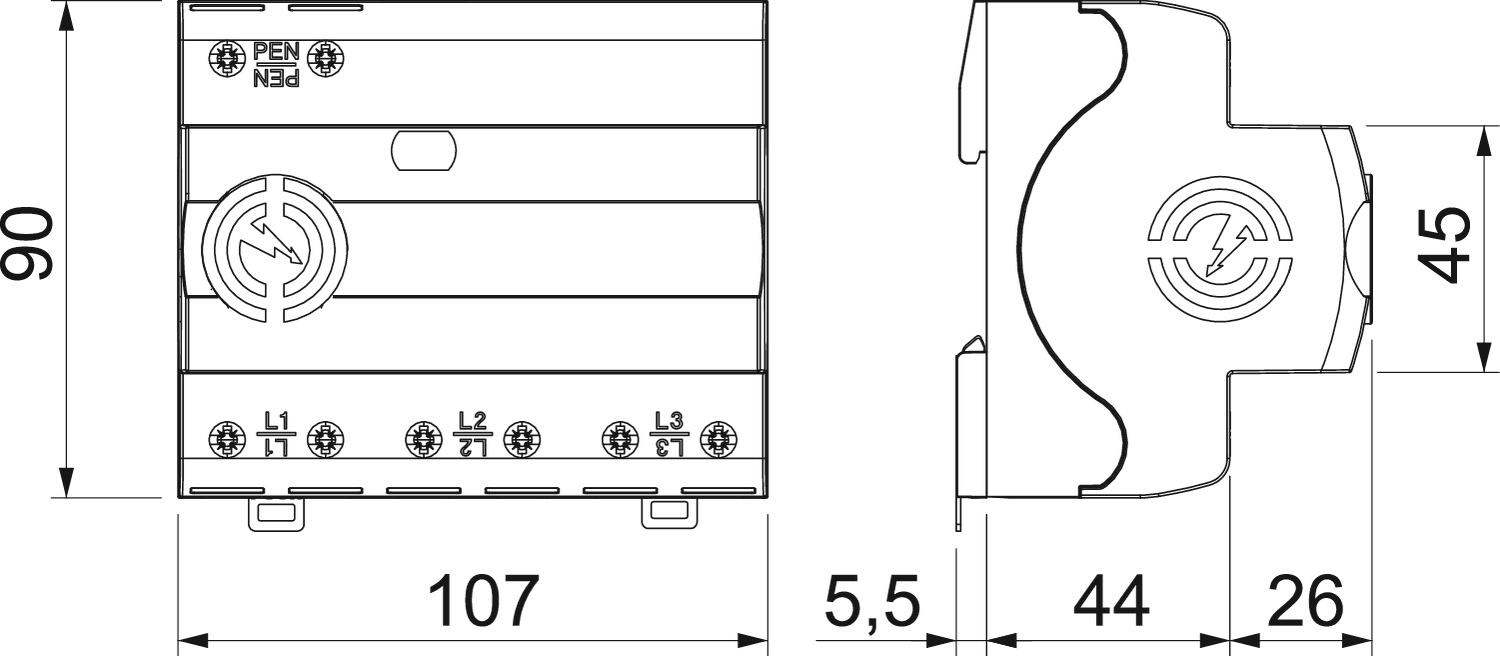

Izmēri

Augstums	70 mm
Garums	90 mm

Platums	107 mm

Pieslēgšanas iespējas

FM kontakti	Pārslēgs
Impulsu strāva novadītājā (8/20 µs) [kopējā]	75 kA
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	50 kA eff
Komutācijas jauda AC	250V/ 1,5A
Komutācijas jauda DC	250V/ 0,1A
Maksimumstrāvas aizsardzība tīkla pusē	315 A
Pieslēguma diametrs, FM skavas maks.	16 AWG

Pieslēguma diametrs, FM skavas maks.	1,5 mm²
Pieslēguma diametrs, FM skavas min.	0,5 mm²
Pieslēguma diametrs, FM skavas min.	28 AWG
SPD saskaņā ar UL 1449	4. tips
TOV spriegums [L-N] – bezatteices režīms – 120 min	442 V
TOV spriegums [L-N] – iztursprieguma režīms – 5 s	440 V
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	1,5 mm²
