Liela diametra starplika F 22 | 22 | 6,6 | 2 | M6

morepic-1

morepic-2

Liela diametra starplika F

Preces Nr. 6408702 | EAN 4012196479955

Preces Nr. / Tips

Izmērs D, min.

Izmērs d maks.

Izmērs d

Izmērs H

Vītne

Produkta apraksts

Produkta apraksts

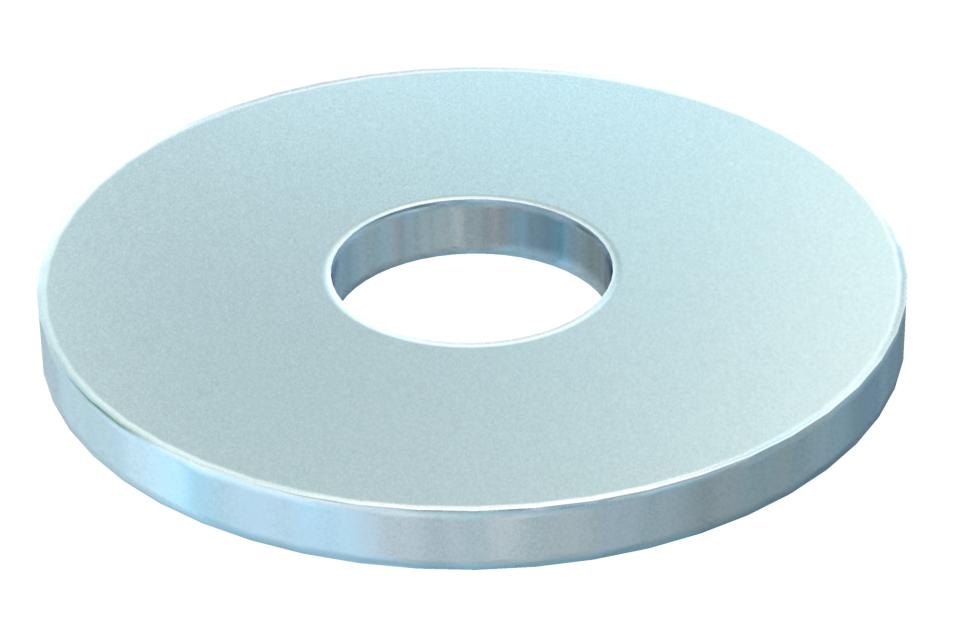

Paplāksne ar īpaši lielu ārējo diametru.

Tehniskie dati

Tehniskie dati

Ārējais diametrs	22 mm
Cauruma diametrs	6,6 mm
Cauruma forma	apaļš
Diametrs	22 mm
Fasetes veida	nē
Iekšējais diametrs	6,6 mm
Izmērs	M6
Izmērs d	6,6 mm
Izmērs d maks.	22 mm

Izmērs D, min.	22 mm
Izmērs H	2 mm
Krāsa	cinks
Loksnes biezums	0,08 in
Materiāla biezums	2 mm
Materiāls	Tērauds
Rūdīts	nē
Virsma	karsti cinkota
Vītne	M6

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Izmērs d maks.	Izmērs d	Izmērs H	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
DIN440 7 F	22 mm	22 mm	6,6 mm	2 mm	M6	6408702	Gabals	100 Gabals
DIN440 9 F	28 mm	28 mm	9 mm	3 mm	M8	6408710	Gabals	100 Gabals
DIN440 11 F	34 mm	34 mm	11 mm	3 mm	M10	6408729	Gabals	100 Gabals
DIN440 14 F	44 mm	44 mm	13,5 mm	4 mm	M12	6408737	Gabals	50 Gabals
