Liela diametra starplika A2 40 | 10,5 | 1,5 | M10

morepic-1

morepic-2

Liela diametra starplika A2

Preces Nr. 3403175 | EAN 4012195946298

Preces Nr. / Tips

Izmērs D, min.

Izmērs d

Izmērs H	1,5 mm

Vītne

Produkta apraksts

Produkta apraksts

Paplāksne ar īpaši lielu ārējo diametru.
Savienojumiem uz montāžas sliedes MS 41 mēs rekomendējam ārējo diametru 40 mm.

Tehniskie dati

Tehniskie dati

Izmērs	M10,Ø40mm
Izmērs d	10,5 mm
Izmērs d maks.	40 mm
Izmērs D, min.	40 mm
Izmērs H	1,5 mm
Loksnes biezums	0,06 in

Materiāla biezums	1,5 mm
Materiāls	Nerūsējošais tērauds
Nesatur halogēnus	nē
Virsma	neizolēts, apstrādāts
Vītne	M10

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Izmērs d	Izmērs H	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
WS M8 D20 A2	20 mm	8,4 mm	1,5 mm	M8	3403125	Gabals	100 Gabals
WS M8 D25 A2	25 mm	8,4 mm	1,5 mm	M8	3403135	Gabals	100 Gabals
WS M8 D40 A2	40 mm	8,5 mm	1,5 mm	M8	3403145	Gabals	100 Gabals
WS M10 D30 A2	30 mm	10,5 mm	1,5 mm	M10	3403155	Gabals	100 Gabals
WS M10 D40 A2	40 mm	10,5 mm	1,5 mm	M10	3403175	Gabals	100 Gabals

Lejupielādes

Datu lapa WS M10 D40 A2 / 3403175 , 0.14MB , pdf

Katalogs Fastening materials , 19.78MB , pdf

REACH Atbilstības deklarācija WS M10 D40 A2 / 3403175 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija WS M10 D40 A2 / 3403175 , 0.12MB , pdf

Lejupielāde

Produkta zīmējums WS M10 D40 A2 / 3403175, 46.40 kB, jpg

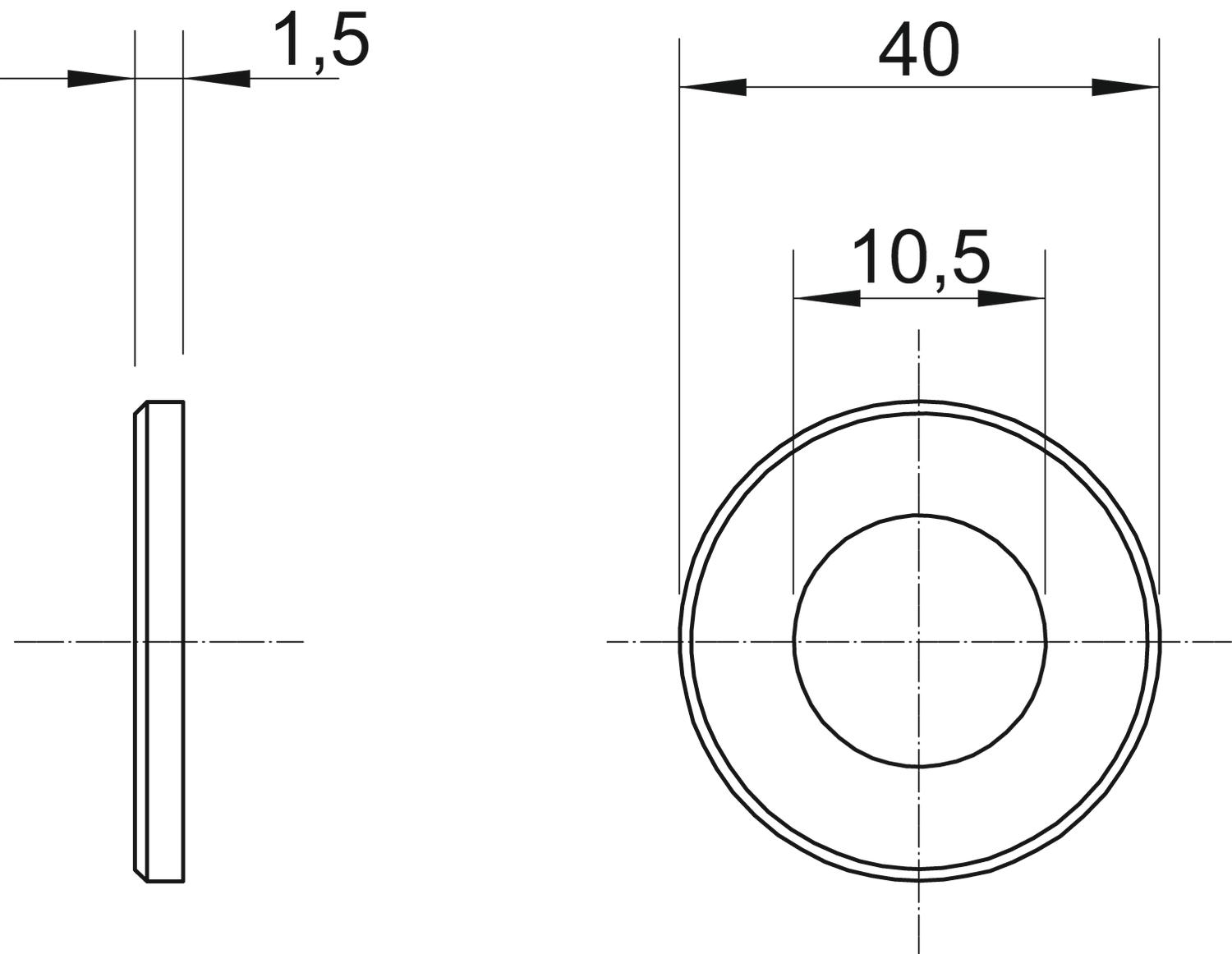

Dimensiju zīmējums WS M10 D40 A2 / 3403175, 62.23 kB, jpg

WS M10 D40 A2 / 3403175
