Krustojums 110 FT 200

morepic-1

morepic-2

Krustojums 110 FT

Preces Nr. 6312934 | EAN 4012196303311

Preces Nr. / Tips

Platums

Produkta apraksts

Produkta apraksts

Horizontāls krustenis visām gara laiduma kabeļu trepēm ar malas augstumu 110 mm.

Tehniskie dati

Izmēri

Augstums	110 mm
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	jā
Izmērs	110x200
Izmērs B	200 mm
Izmērs R	500 mm
Krāsa	cinks

Materiāls	Tērauds
Metāla biezums	2 mm
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu malas konstrukcija	plakans profils
Spraišļu izpildījums	Necaurumots profils
Virsma	karsti cinkots

Visi tipi

Visi tipi

Tips	Platums	Preces Nr.	Daudzums	mazākā pārd. vien.
WLK 1120 FT	200 mm	6312934	Gabals	1 Gabals
WLK 1130 FT	300 mm	6312942	Gabals	1 Gabals
WLK 1140 FT	400 mm	6312950	Gabals	1 Gabals
WLK 1150 FT	500 mm	6312969	Gabals	1 Gabals
WLK 1160 FT	600 mm	6312977	Gabals	1 Gabals

Lejupielādes

Datu lapa WLK 1120 FT / 6312934 , 0.22MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Brošūra Gara laiduma trepju sistēmas , 1.09MB , pdf

Skrejlapa Nofiksējams vāks , 2.00MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

ES Atbilstības deklarācija WLK 1120 FT / 6312934 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija WLK 1120 FT / 6312934 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija Weitspannkabelleitern , 11.33MB , pdf

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

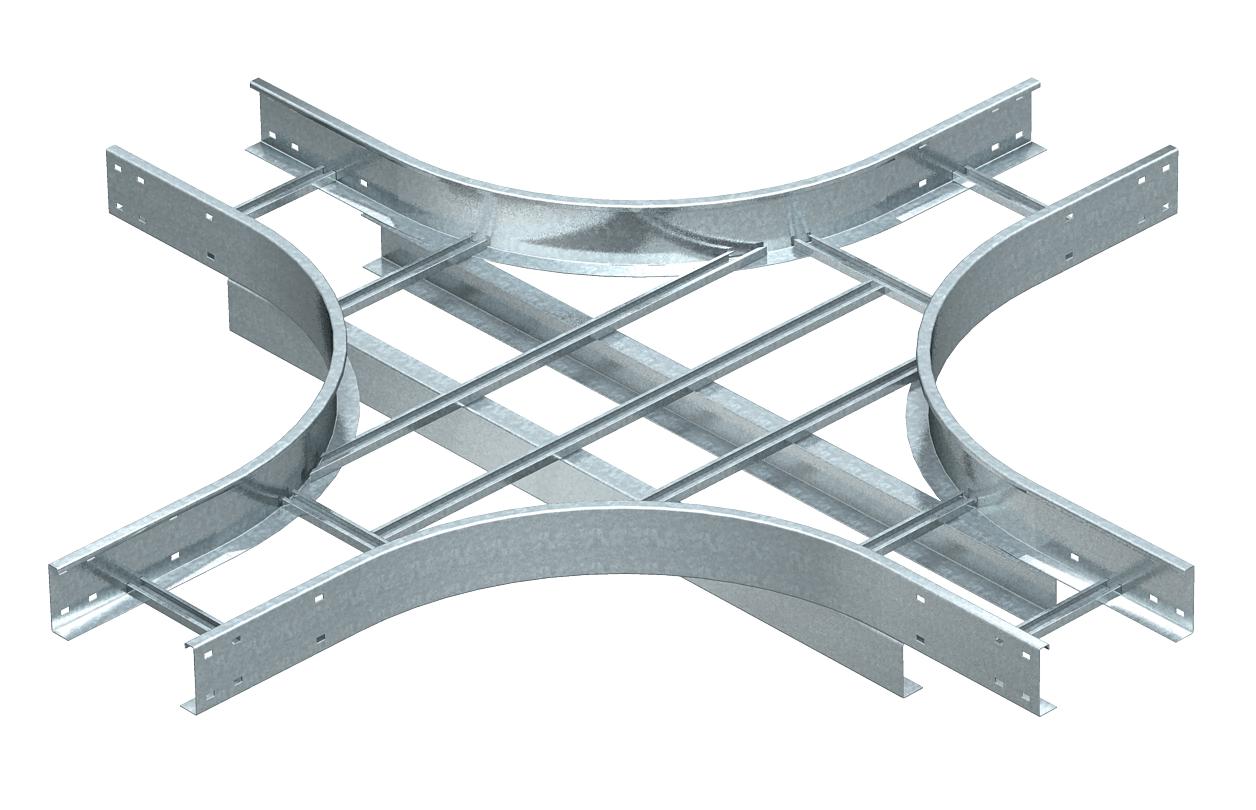

Produkta zīmējums WLK 1120 FT / 6312934, 84.95 kB, jpg

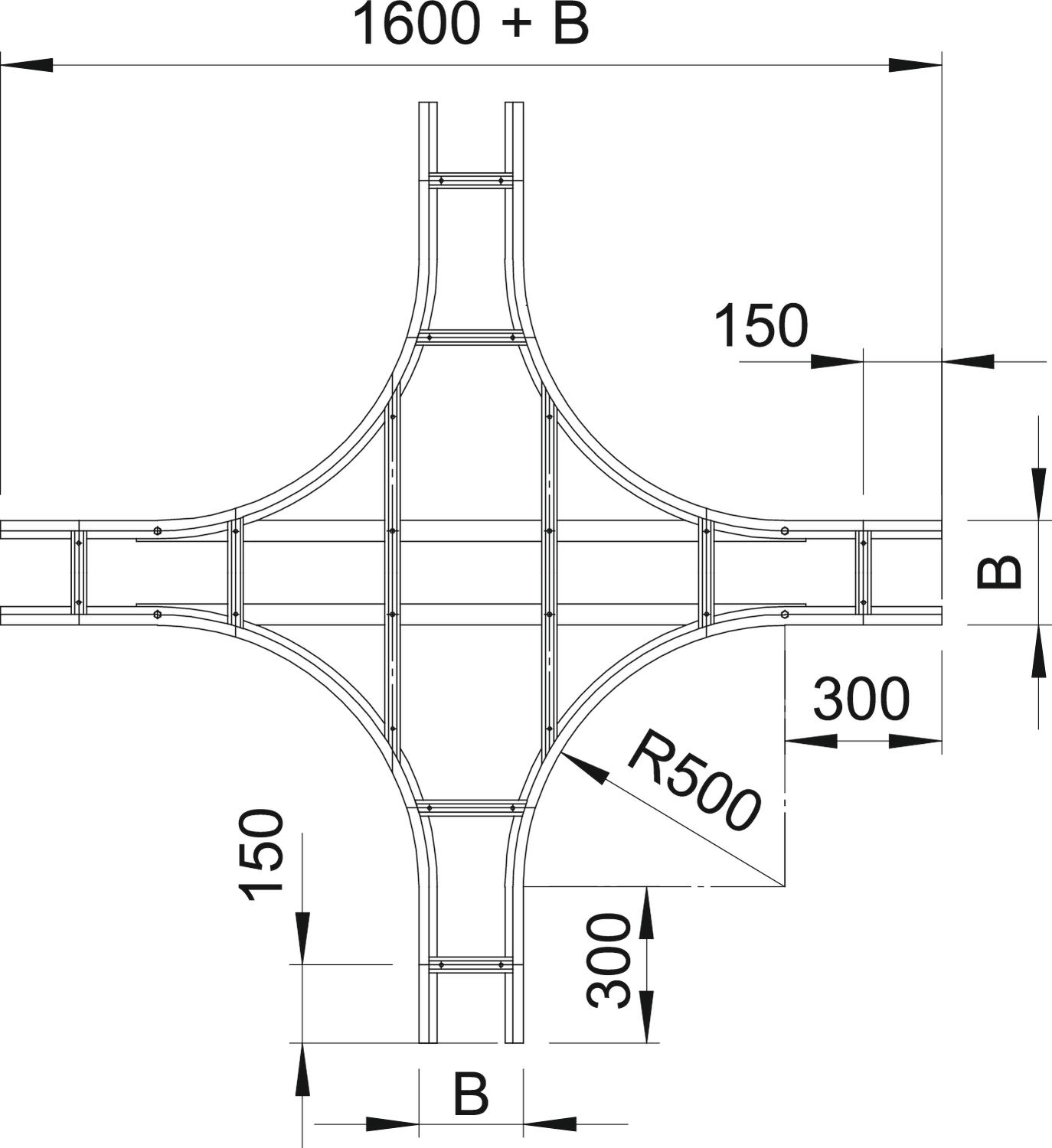

Dimensiju zīmējums WLK 1120 FT / 6312934, 101.36 kB, jpg

WLK 1120 FT / 6312934

6312934_KSTP1.stp, 1.08 MB
