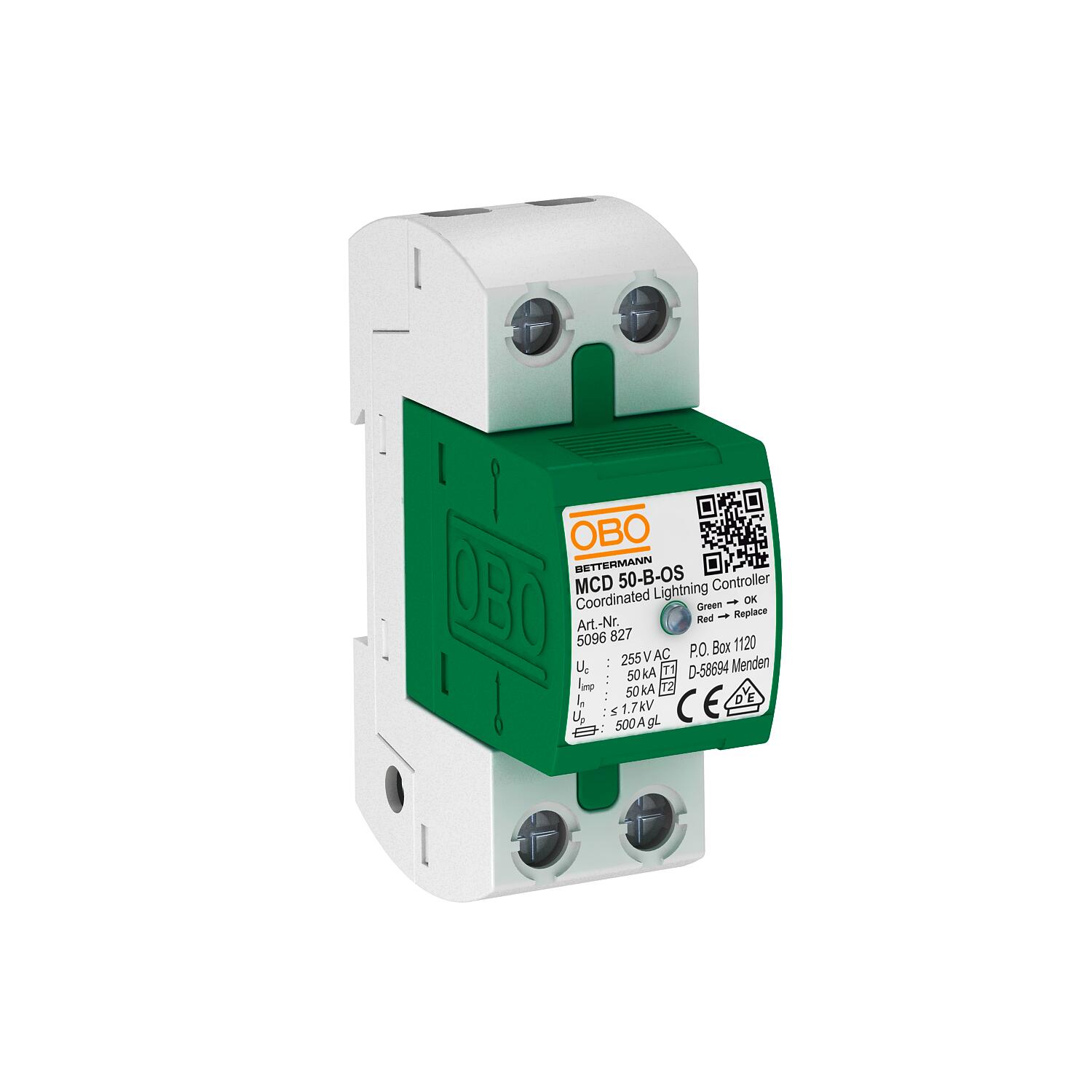

Koordinētais zibensaizsardzības kontrolieris MCD 50-B-OS-320
Preces Nr. 5096861 | EAN 4012195165965
- Produkta apraksts
-
Produkta apraksts
1. tipa zibens novadītājs
• Aizsardzības līmenis <1,3 kV, ļauj aizsargāt ierīces
• Zibensaizsardzības potenciālu izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350) katrā polā, bet kopā līdz 150 kA (10/350)
• Tīkla sekundāro strāvu slāpējošs 25 kA Ipeak, novadītāja ieejas drošinātājs līdz 500 A gL/gG
• Iekapsulēti, dzirksteles neizvadoši dzirksteļstarpas novadītāji lietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas, kā arī ēkas ar I līdz IV klases ārējo zibensaizsardzību.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atbildes laiks <100 ns Augstākais ilgtermiņa spriegums AC 320 Ekspluatācijas temperatūra maks. 85 °C Ekspluatācijas temperatūra min. -40 °C Ierīces signalizācija optisks Īssavienojuma izturība 25 kA Izmērs 320V Izpūtošs nē LPZ 0→2 Maksimālā aizsardzība pie ieejas 500 A Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 50 kA Nominālais spriegums AC (50/60 Hz) 230 V Polu izpildījums 1 Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 10 kA SPD atb. EN 61643-11 Tips 1 SPD atb. IEC 61643-1 I klase Tālvadības signalizācija nē Tīkla tips TN-C Tipa 1 pārbaudes klase jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 50 mm² Zibens impulsa strāva (10/350) [kopējā] 50 kA Zibens impulsa strāva (10/350 μs) 50 kA Izmēri

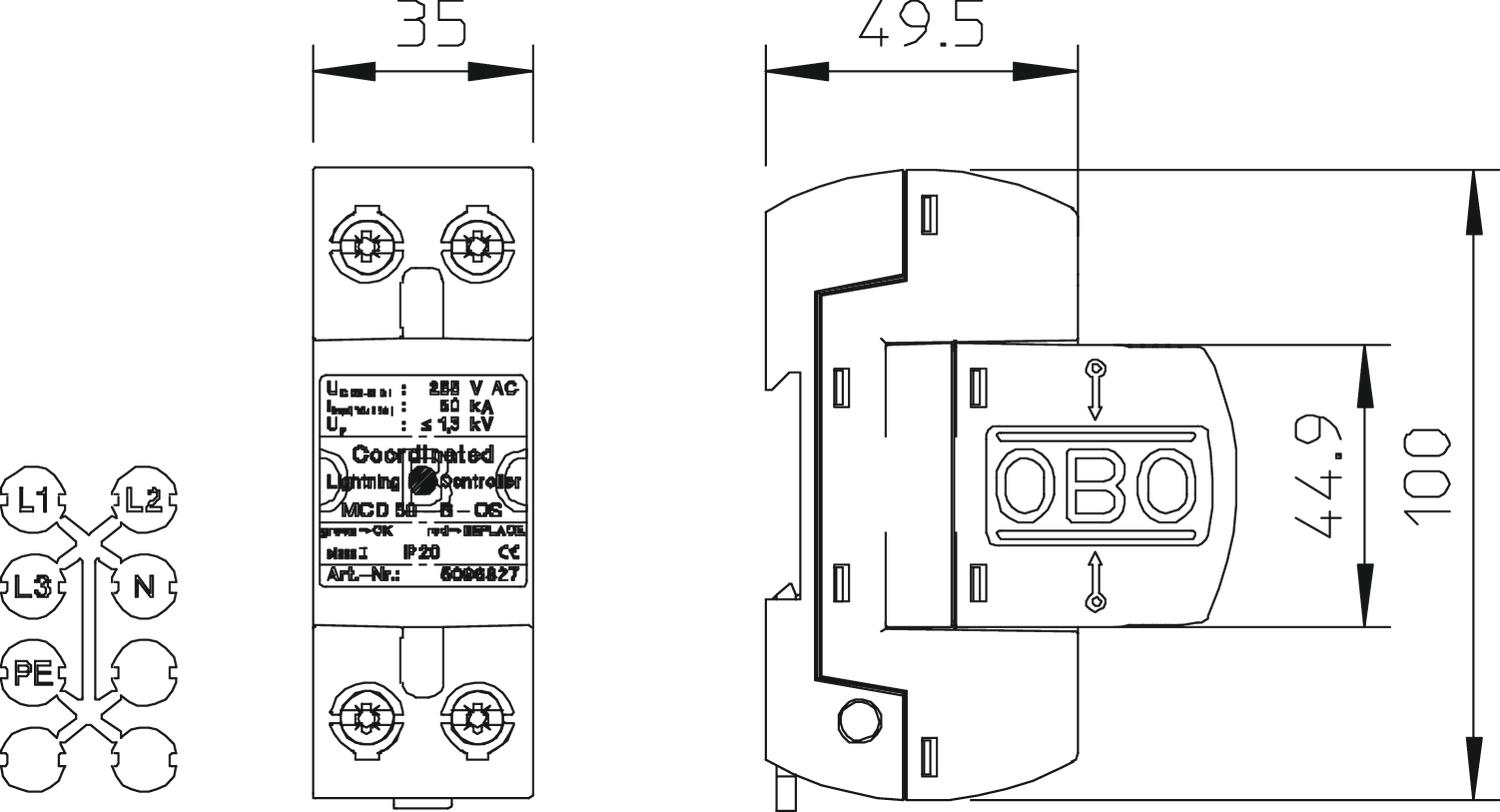

Augstums 69 mm Garums 100 mm Platums 35 mm Pieslēgšanas iespējas
Impulsu strāva novadītājā (8/20 µs) [kopējā] 50 kA Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 25 kA Maksimumstrāvas aizsardzība tīkla pusē 500 Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 10 mm² - Visi tipi
