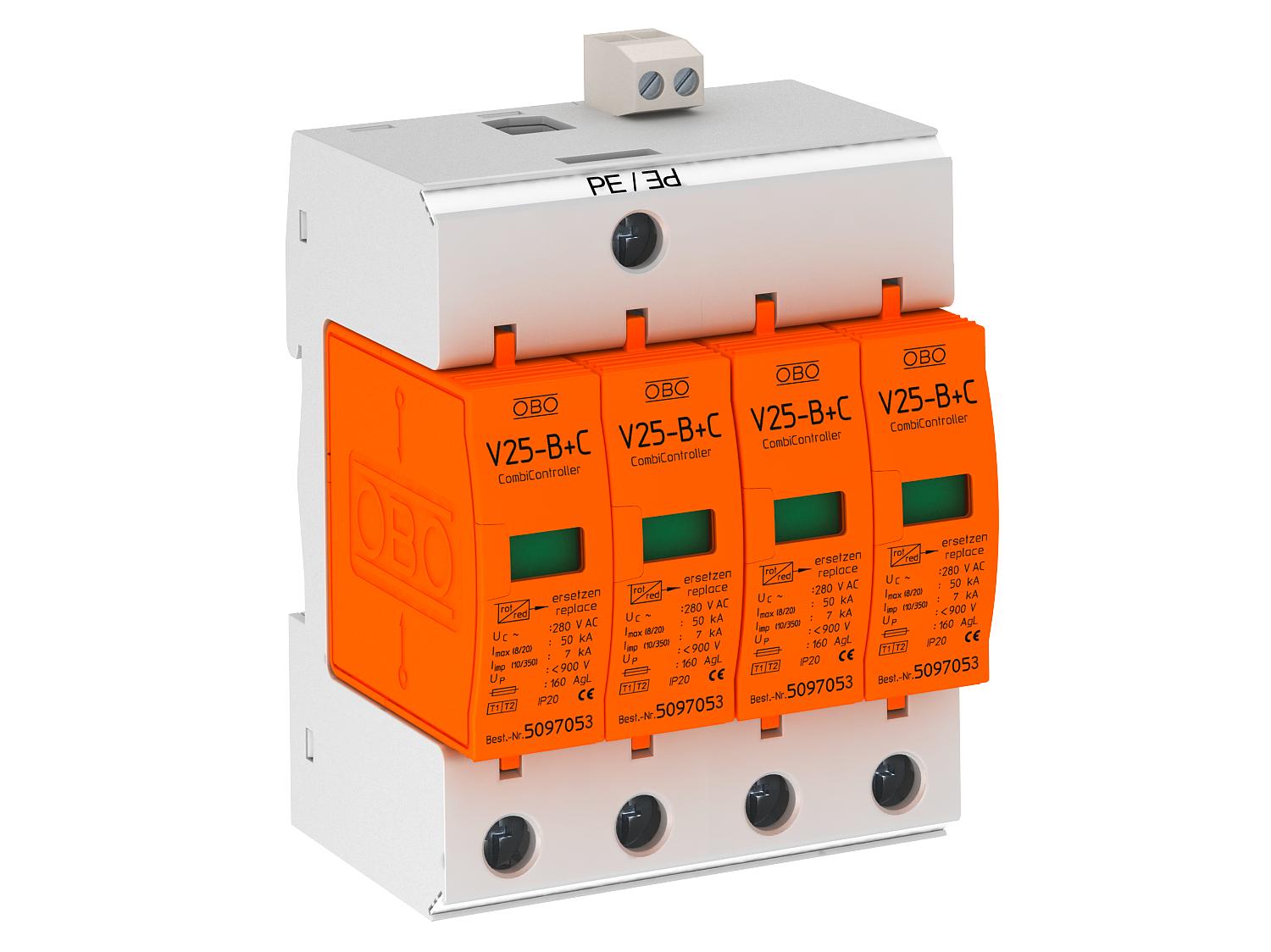

Kombinēts novadītājs V25, 4 polu, 280 V ar tālvadības signalizāciju
Preces Nr. 5094493 | EAN 4012195239932
- Produkta apraksts
-
Produkta aprakstsKombinēts novadītājs, sastāv no zibens novadītāja un pārsprieguma novadītāja, tips 1+2
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Piemērots TN tīklam
• Ar tālvadības signalizāciju, bezpotenciāla pārslēdzējkontaktu, funkciju kontrolei
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Optisks funkciju indikators
• Aizsardzības līmenis < 0,9 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai tirdzniecībā pieejamu sadalītāju korpusos
• Marķēti pieslēgumi
Lietojuma piemērs: Ēkās, kurām strāvu pievada ar gaisvadu līniju vai zibensaizsardzības potenciālu izlīdzināšanas ierīkošanai dzīvojamās ēkās.
* Pilns komplekts = augšējā un apakšējā daļa
Ar indikācijas iekārtu (bezpotenciāla pārveidotājs FS)
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atbildes laiks <25 ns Augstākais ilgtermiņa spriegums AC 280 V Augstākais ilgtermiņa spriegums DC 200 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 120 kA Izmērs 280V Izpildījums 4 polu ar FS Izpūtošs nē LPZ 0→2 Maksimālā aizsardzība pie ieejas 160 A Maksimālā impulsu strāva novadītājā (8/20 μs) 50 kA Maksimumstrāvas aizsardzība tīkla pusē 160 Nominālā noplūdes strāva (8/20 µs) 30 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 30 kA Nominālā noplūdes strāva (8/20 µs) [N-PE] 30 kA Nominālais spriegums AC (50/60 Hz) 230 V Polu izpildījums 4 Polu skaits 4 SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija jā Tīkla tips citi Tīkla tips TN jā Tīkla tips TN-C jā Tīkla tips TN-C-S jā Tīkla tips TN-S jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm² Zibens impulsa strāva (10/350) [kopējā] 25 kA Zibens impulsa strāva (10/350 μs) 7 kA - Visi tipi
- Lejupielādes
-
Datu lapa V25-B+C 4-FS280 / 5094493 , 0.20MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfES Atbilstības deklarācija V25-B+C 4-FS280 / 5094493 , 0.04MB , pdfREACH Atbilstības deklarācija V25-B+C 4-FS280 / 5094493 , 0.13MB , pdfRoHS Atbilstības deklarācija V25-B+C 4-FS280 / 5094493 , 0.13MB , pdfZīmes atļauja EZU-certificaat V25 , 0.12MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdfŠim produktam nav pieejami preču apraksti
