Kombinēts novadītājs V25, 3 polu + NPE, ar akustisku signalizāciju 3+N/PE | 280 | IP20

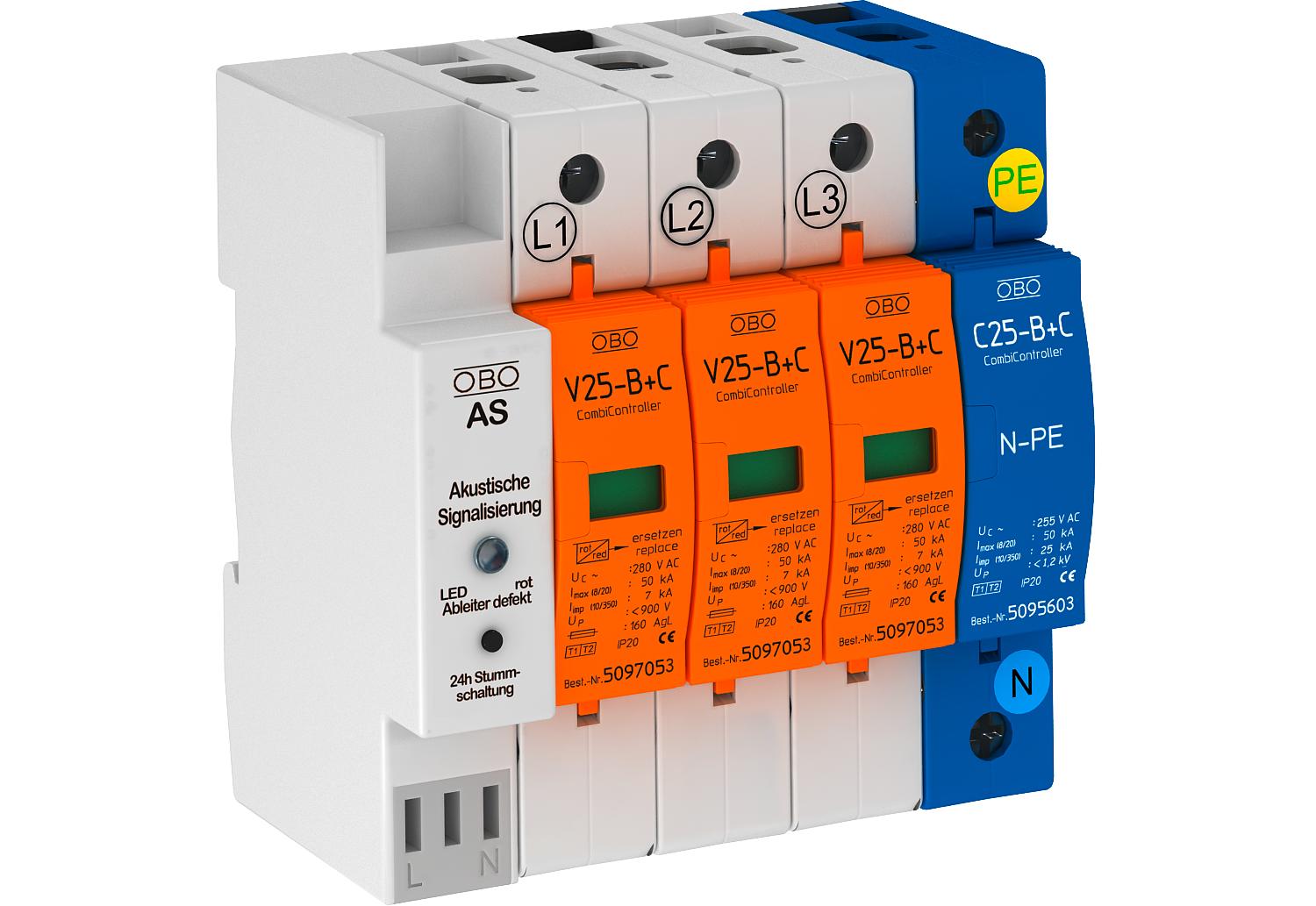

Kombinēts novadītājs V25, 3 polu + NPE, ar akustisku signalizāciju

Preces Nr. 5097432 | EAN 4012195617532

Preces Nr. / Tips	5097432 / V25-B+C 3+NPE+AS

Polu izpildījums	3+N/PE

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Kombinēts novadītājs, sastāv no zibens novadītāja un pārsprieguma novadītāja, tips 1+2
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Piemērots TN-S un TT tīklu sistēmām
• Ar akustisku signalizāciju funkciju kontrolei, akustisko signālu var izslēgt ar atkārtošanos ik pēc 24 h
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Ar optisku funkciju indikators
• Aizsardzības līmenis < 0,9 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai tirdzniecībā pieejamu sadalītāju korpusos
• Marķēti pieslēgumi

Lietojuma piemērs: Ēkās, kurām strāvu pievada ar gaisvadu līniju, kā arī zibensaizsardzības potenciālu izlīdzināšanas ierīkošanai dzīvojamās ēkās.
* Pilns komplekts = augšējā un apakšējā daļa

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	280 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Ierīces signalizācija	optisks un akustisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	120 kA
Izmērs	280V
Izpildījums	3+NPE ar AS
Izpūtošs	nē
LPZ	0→2
Maksimālā aizsardzība pie ieejas	160 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Maksimumstrāvas aizsardzība tīkla pusē	160
Nominālā noplūdes strāva (8/20 µs)	30 kA
Nominālā noplūdes strāva (8/20 µs) [N-PE]	30 kA

Nominālais spriegums AC (50/60 Hz)	230 V
Polu izpildījums	3+N/PE
Polu skaits	3
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	jā
Tīkla tips	citi
Tīkla tips TN	jā
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
Zibens impulsa strāva (10/350) [kopējā]	25 kA
Zibens impulsa strāva (10/350 μs)	7 kA
