Kombinēts novadītājs, 3 polu + NPE, ar funkciju indikatoru 3+N/PE | 255 | IP20

Kombinēts novadītājs, 3 polu + NPE, ar funkciju indikatoru

Preces Nr. 5096836 | EAN 4012195288299

Preces Nr. / Tips	5096836 / MCD 50-B 3+1-OS

Polu izpildījums	3+N/PE

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

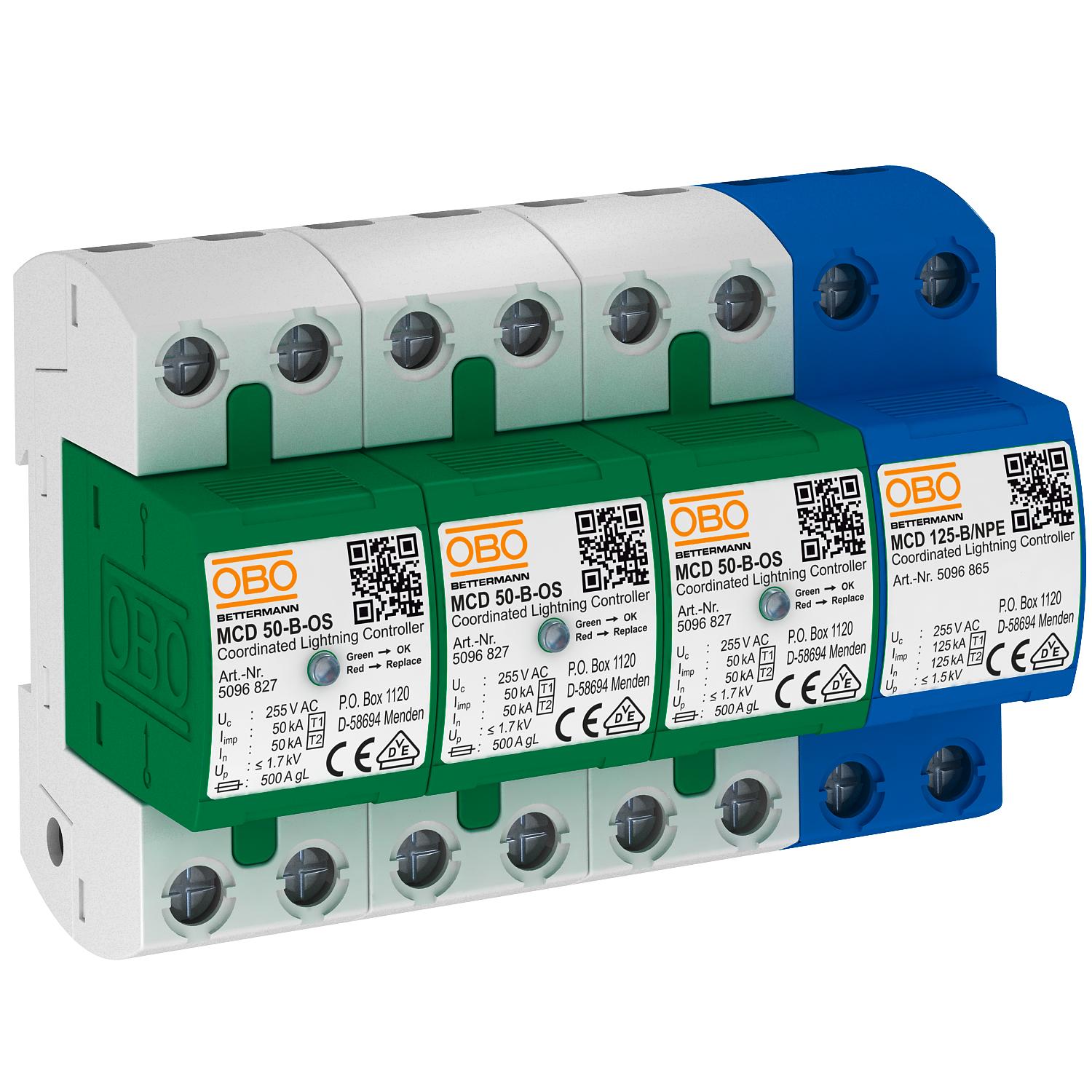

Kombinētais izlādnis, tips 1+2, 4 polu, ar optisku funkcijas indikāciju, lietošanai TN-S un TT tīklos.

Pilnīgi sagatavots un gatavs pieslēgšanai, sastāv no:
3 x MCD 50-B-OS: koordinēts zibens novadītājs, tips 1+2, EN 61643-11.

1 x MCD 125-B/NPE: koordinēta N-PE dzirksteļsprauga, tips 1+2, EN 61643-11 lietošanai TN-S un TT sistēmās.

Pieslēgvieta 0 uz 1 saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai VDE 0185-305.

• Zibensaizsardzības potenciālu izlīdzināšana atbilstoši VDE 0185-305 (IEC 62305)
• Zibens strāvas novadīšanas spēja 50 kA (10/350) katram polam, kopā līdz 125 kA (10/350)
• Aizsardzības līmenis <1,7 kV, ļauj aizsargāt ierīces
• Īsslēguma izturība 10 kA, novadītāja drošinātājs līdz 500 A gL/gG
• Patērētā jauda < 26 mW/pols
• Iekapsulētas, neizpūšamas dzirksteļspraugas

Pielietojums: industriālās iekārtas un ēkas ar I līdz IV klases ārējās zibensaizsardzības iekārtu.

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,7
Aizsardzības veids	IP20
Atbildes laiks	<100 ns
Atļaujas	VDE
Augstākais ilgtermiņa spriegums AC	255 V
Augstākais pastāvīgais spriegums (L-N)	255 V
Augstākais pastāvīgais spriegums (N-PE)	255 V

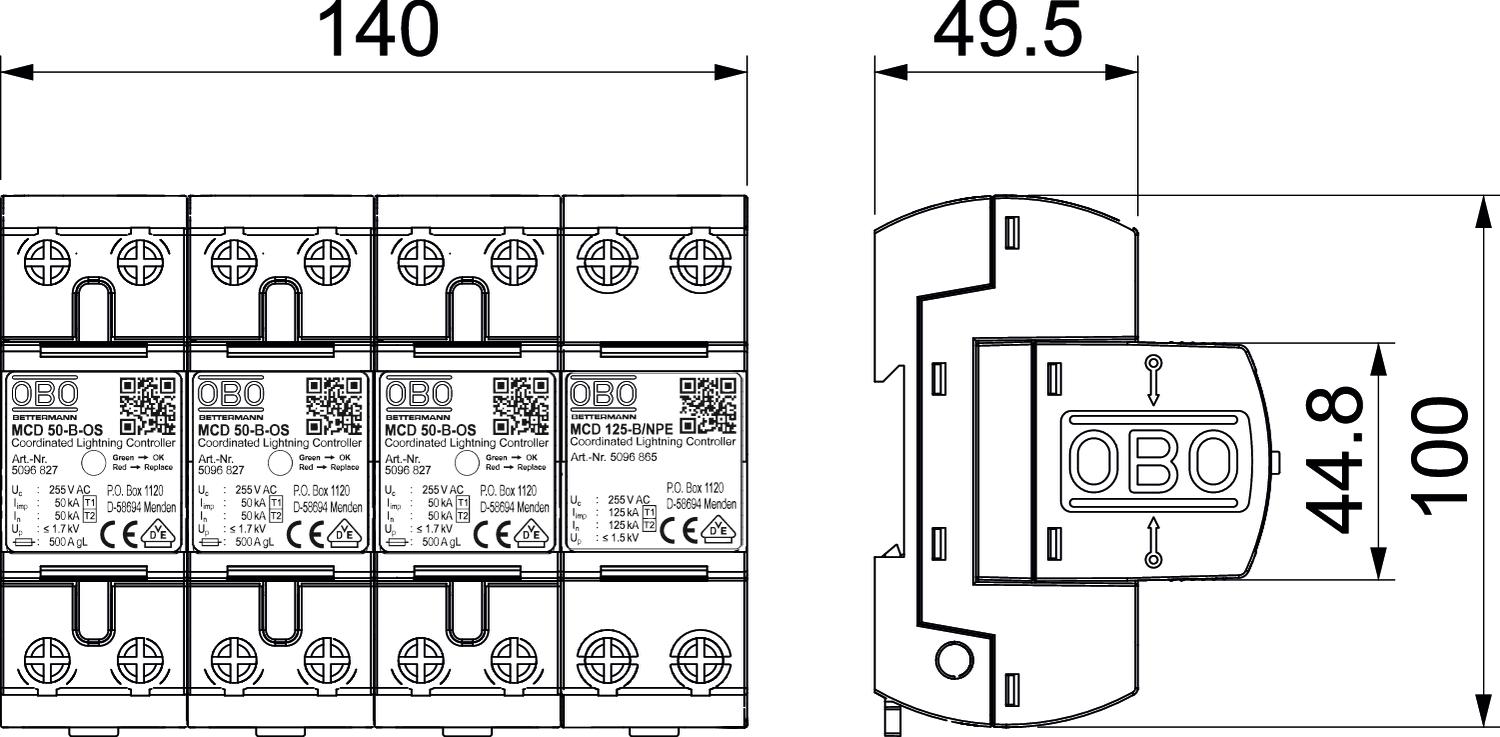

Augstums	69 mm
Ekspluatācijas temperatūra maks.	85 °C
Ekspluatācijas temperatūra min.	-40 °C
Garums	100 mm
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	125 kA
Īssavienojuma izturība	10 kA
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	10 kA
Izmērs	255V
Izpildījums	3+1 pola
Izpūtošs	nē
LPZ	0→2
Maksimālā aizsardzība pie ieejas	500 A
Maksimumstrāvas aizsardzība tīkla pusē	500
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	50 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	50 kA
Nominālā noplūdes strāva (8/20 µs) [N-PE]	125 kA

Nominālais spriegums AC (50/60 Hz)	230 V
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	125 A
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Platums	140 mm
Polu izpildījums	3+N/PE
Polu skaits	1
Sekundārās strāvas dzēšanas spēja (ef) [N-PE]	0,1 kA
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	nē
Tīkla tips	TN-S, TT
Tīkla tips TN	jā
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
Tīkla tips, cits	nē
Tīkla tips, DC	nē
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	jā
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	50 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	10 mm²
Zibens impulsa strāva (10/350) [kopējā]	125 kA
Zibens impulsa strāva (10/350 μs)	50 kA
