- Produkta apraksts
-
Produkta apraksts

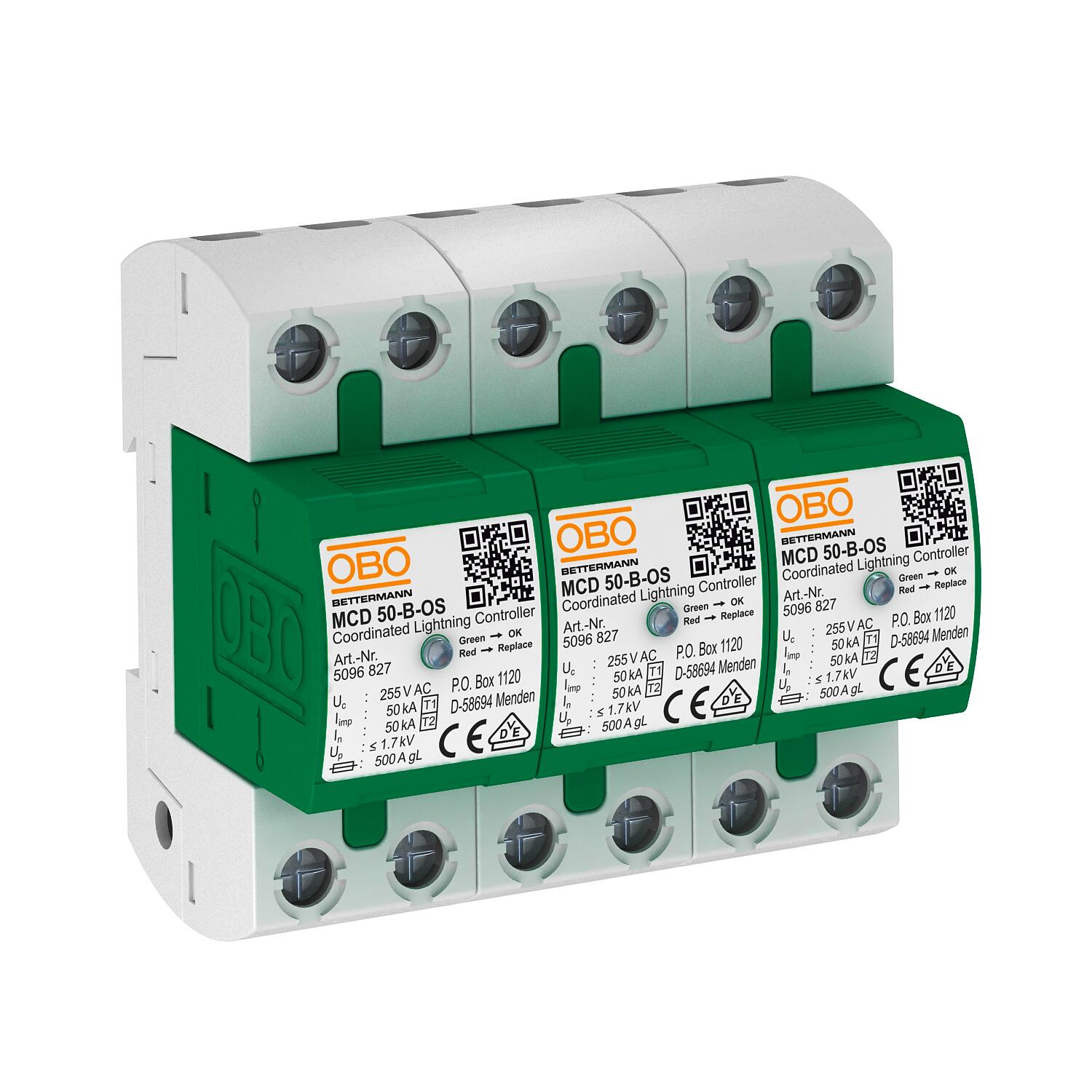

Kombinēto novadītāju komplekts, tips 1+2, 3 poli, ar optisku funkcijas rādījumu, izmantošanai TN-C tīklos:
Pilnībā rūpnieciski izgatavots un gatavs pieslēgšanai, komponenti: 3 x MCD 50-B-OS: koordinēts zibens strāvas novadītājs, tips 1+2, EN 61643-11 Pieslēgvietai 0 uz 2 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai VDE 0185-305.
• Zibensaizsardzības potenciālu izlīdzināšana atbilstoši VDE 0185-305 (IEC 62305)
• Zibens strāvas novadīšanas spēja 50 kA (10/350) katram polam, kopā līdz 150 kA (10/350)
• Aizsardzības līmenis <1,7 kV, ļauj aizsargāt ierīces
• Īsslēguma izturība 10 kA, novadītāja drošinātājs līdz 500 A gL/gG
• Patērētā jauda < 26 mW/pols
• Iekapsulētas, neizpūšamas dzirksteļspraugas
Pielietojums: industriālās iekārtas un ēkas ar I līdz IV klases ārējās zibensaizsardzības iekārtu.
- Tehniskie dati
-
Pieslēgšanas iespējas

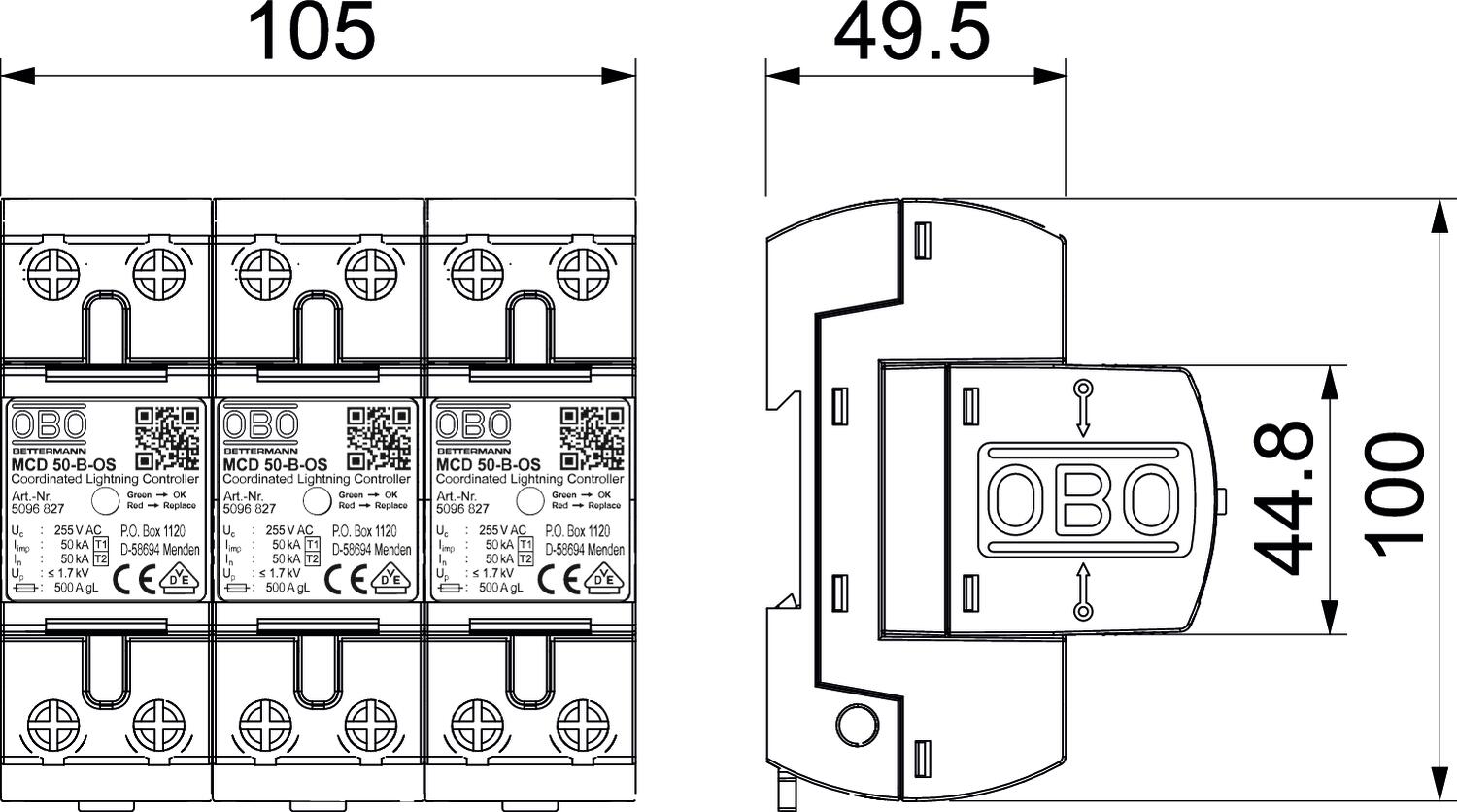

Aizsardzības līmenis [L-N] ≤1,7 Aizsardzības veids IP20 Atbildes laiks <100 ns Atļaujas VDE Augstākais ilgtermiņa spriegums AC 255 V Augstākais pastāvīgais spriegums (L-N) 255 V Augstums 69 mm Ekspluatācijas temperatūra maks. 85 °C Ekspluatācijas temperatūra min. -40 °C Garums 100 mm Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 150 kA Īssavienojuma izturība 10 kA Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 10 kA Izmērs 255V Izpildījums 3-polīgs Izpūtošs nē LPZ 0→2 Maksimālā aizsardzība pie ieejas 500 A Maksimumstrāvas aizsardzība tīkla pusē 500 Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 50 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 50 kA Nominālais spriegums AC (50/60 Hz) 230 V OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile) 125 A Pārspriegumaizsardzības ierīces kabeļu vieds Elektroenerģijas vads AC Platums 105 mm Polu izpildījums 3 Polu skaits 1 SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija nē Tīkla tips TN-C Tīkla tips TN jā Tīkla tips TN-C jā Tīkla tips TN-C-S nē Tīkla tips TN-S nē Tīkla tips TT nē Tīkla tips, cits nē Tīkla tips, DC nē Tīkla tips, IT nē Tipa 1 pārbaudes klase jā Tipa 2 pārbaudes klase jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 50 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 10 mm² Zibens impulsa strāva (10/350) [kopējā] 150 kA Zibens impulsa strāva (10/350 μs) 50 kA - Visi tipi
- Lejupielādes
-
Datu lapa MCD 50-B 3-OS / 5096835 , 0.32MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfAtbilstības deklarācija MCD 50-B 3-OS / 5096835 , 0.12MB , pdfREACH Atbilstības deklarācija MCD 50-B 3-OS / 5096835 , 0.12MB , pdfRoHS Atbilstības deklarācija MCD 50-B 3-OS / 5096835 , 0.12MB , pdfZīmes atļauja VDE atļauja MCD-50 , 0.16MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdf
