Kombinēts novadītājs 10Base2-/10Base5 tīkliem 1 | Kombinētā aizsardzība | | 6 | BNC

Kombinēts novadītājs 10Base2-/10Base5 tīkliem

Preces Nr. 5082430 | EAN 4012196415717

Preces Nr. / Tips

Polu skaits	1

Izpildījums

Augstākais ilgtermiņa spriegums DC	6 V

Spraudsistēma	BNC

Produkta apraksts

Produkta apraksts

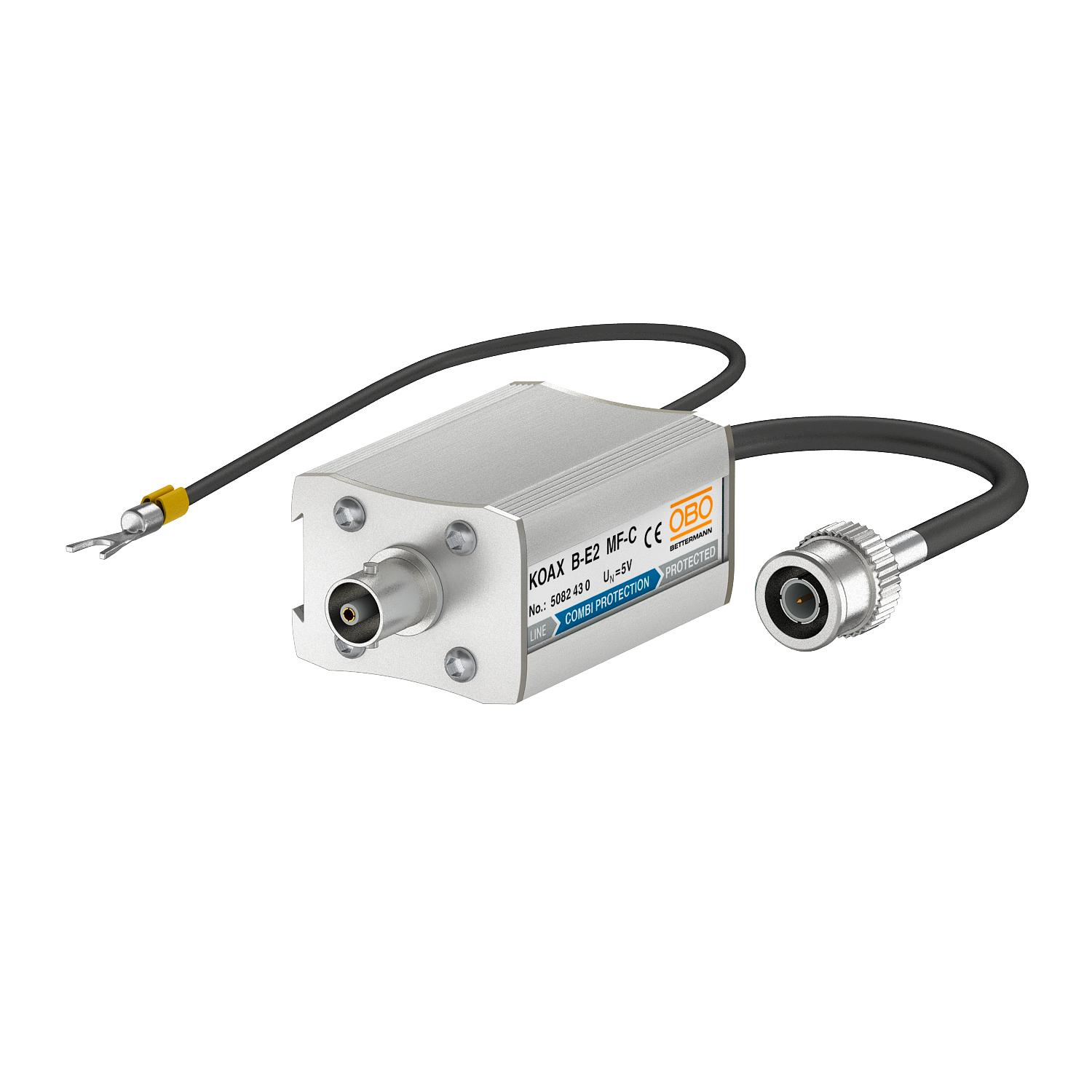

Datu kabeļu aizsargierīce koaksiālām Ethernet tīklu sistēmām

• Alumīnija korpusā
• BNC savienotājs m/w
• Vienkārša montāža ar adaptera spraudņa palīdzību

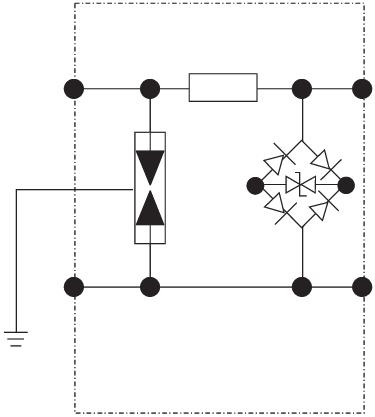

• Divpakāpju aizsardzības shēma
• Montāža ar montāžas sliedi ar piederumiem DLS-BS (5082 38 2)

Lietojums: videosignālu aizsardzībai; kamerām vai CCTV iekārtām, Cheapernet, 10BASE2, 10BASE5
• Alumīnija korpusā
• BNC savienotājs, paredzēts Cheapernet, 10BASE2
• Vienkārša montāža ar adaptera palīdzību
• Divpakāpju aizsardzības shēma

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<75 V
Aizsardzības līmenis dzīsla–zeme	<600 V
Aizsardzības veids	IP40
Augstākais ilgtermiņa spriegums AC	4,2 V
Augstākais ilgtermiņa spriegums DC	6 V
Ekrāna pieslēgums	jā
Ekranējums	tieši
Ierīces signalizācija	bez
Ievietotā slāpēšana (Insertion loss)	≤1,7 dB
Impulsstrāva	1 kA
Impulsu strāvas caurlaidība, stieple-stieple	C2: 10 kV / 5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 10 kV / 5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-20 °C
Izmērs	6.2V
Izolācijas pretestība	>1 GΩ
Izpildījums	Kombinētā aizsardzība
Kapacitāte (dzīsla-dzīsla)	<100 pF

Kapacitāte (dzīsla-zemējums)	<100 pF
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
Kopējā impulsu strāva novadītājā (10/350)	2 kA
Kopējā impulsu strāva novadītājā (8/20)	10 kA
LPZ	0→3
Nominālā noslogojuma strāva, AC	0,3 A
Nominālā noslogojuma strāva, DC	0,2 A
Pārbaudes standarts	IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds	Datu kabelis COAX
Polu skaits	1
Refleksijas zudumi	≥14 dB
Robežfrekvence	68 MHz
SPD atb.	I + II + III klase/D1 + C2 + C1
Spraudsistēma	BNC
Viļņu pretestība	75 Ω
Virknes pretestība katrai stieplei	4,7 Ω ± 10%
Zemējums ar:	Pieslēguma vads
