Kombinēts novadītājs, 1 pola NPE N/PE | 255 | IP20

Kombinēts novadītājs, 1 pola NPE

Preces Nr. 5096865 | EAN 4012195541394

Preces Nr. / Tips	5096865 / MCD 125-B NPE

Polu izpildījums	N/PE

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Kombinēts novadītājs, tips 1+2, N-PE lietošanai TN-S un TT tīklos.

MCD 125-B/NPE: koordinēta N-PE dzirksteļsprauga, tips 1+2 atb. EN 61643-11. Pieslēgvietai 0 uz 2 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai VDE 0185-305.

• Izlādes jauda 125 kA (10/350 µs)
• Atbilst VDE-AR-N 4100
• Piegādes komplektā ietilpst uzspraužami vāciņi pieslēgumu marķēšanai
• Aizsardzības līmenis < 1,5 kV nodrošina ierīču aizsardzību
• Iekapsulēta, dzirksteles neizvadoša dzirksteļsprauga

Pielietojums: rūpniecības iekārtās un ēkās ar I līdz IV klases ārējo zibensaizsardzību.

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<100 ns
Atļaujas	VDE
Augstākais ilgtermiņa spriegums AC	255 V
Augstākais pastāvīgais spriegums (N-PE)	255 V

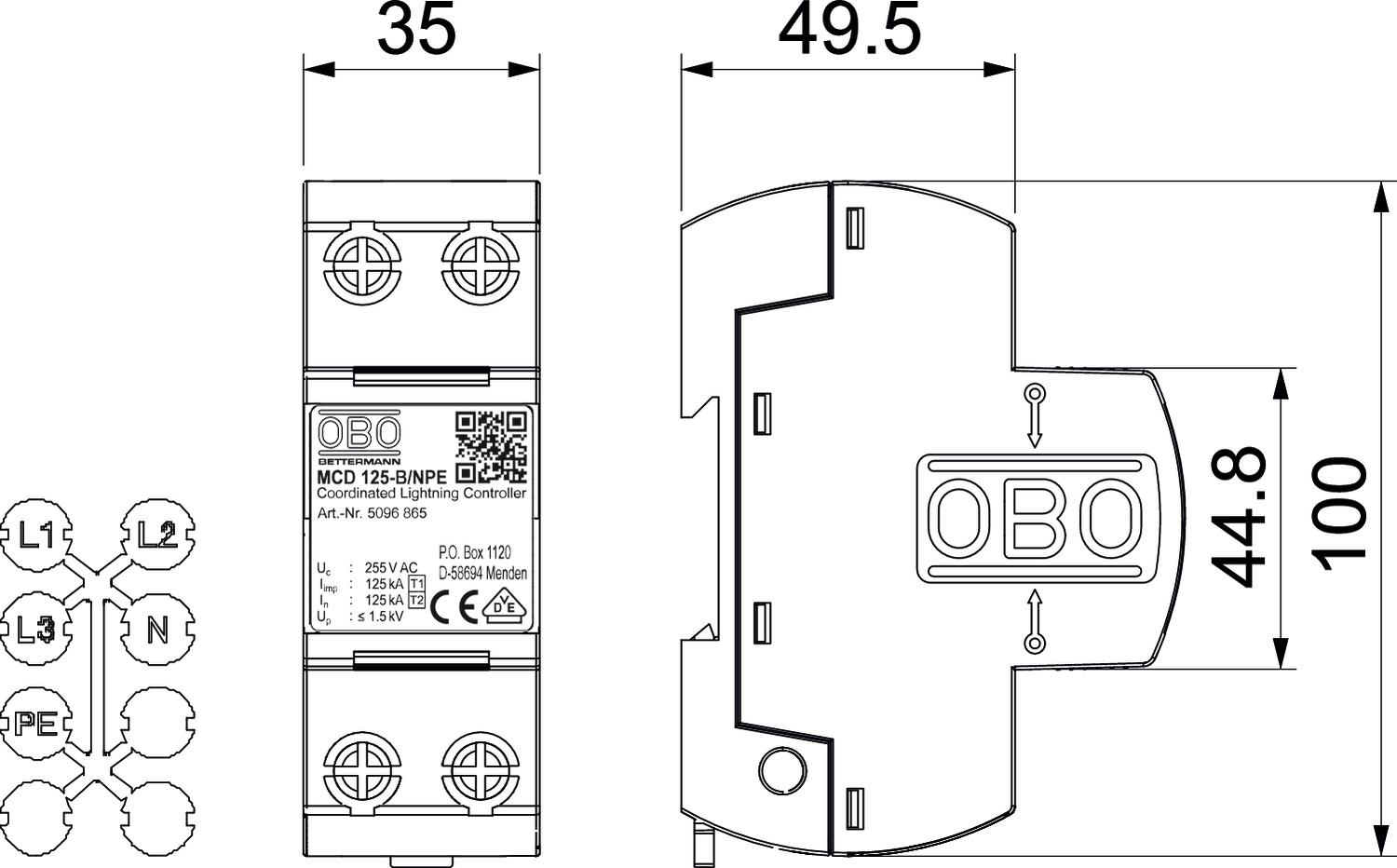

Augstums	69 mm
Ekspluatācijas temperatūra maks.	85 °C
Ekspluatācijas temperatūra min.	-40 °C
Garums	100 mm
Ierīces signalizācija	nav
Impulsu strāva novadītājā (8/20 µs) [kopējā]	125 kA
Izmērs	255V
Izpildījums	1 pola; 255V
Izpūtošs	nē
LPZ	0→2
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	125 kA
Nominālā noplūdes strāva (8/20 µs) [N-PE]	125 kA
Nominālais spriegums AC (50/60 Hz)	230 V
OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	125 A
Platums	35 mm

Polu izpildījums	N/PE
Polu skaits	1
Sekundārās strāvas dzēšanas spēja (ef) [N-PE]	0,1 kA
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips TN	jā
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
Tīkla tips, cits	nē
Tīkla tips, DC	nē
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	jā
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	50 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	10 mm²
Zibens impulsa strāva (10/350) [kopējā]	125 kA
Zibens impulsa strāva (10/350 μs)	125 kA
