Kombinēts novadītājs, 1 pola ar funkciju indikatoru 1 | 255 | IP20

Kombinēts novadītājs, 1 pola ar funkciju indikatoru

Preces Nr. 5096852 | EAN 4012195051466

Preces Nr. / Tips	5096852 / MCD 50-B-OS

Polu izpildījums	1

Augstākais ilgtermiņa spriegums AC	255 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Kombinēts novadītājs, tips 1+2, 1 pola, lietošanai TN un TT tīklos:

MCD 50-B-OS: Koordinēts zibens novadītājs, tips 1+2 atb. EN 61643-11 ar optisku funkciju indikatoru. Pieslēgvietai 0 uz 2 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai DIN VDE 0185-305.

• Caurlaides spēja 50 kA (10/350 µs) uz polu
• Strāvas patēriņš < 26 mW uz polu
• Aizsardzības līmenis < 1,7 kV nodrošina ierīču aizsardzību
• Tīkla sekundāro strāvu slāpējošs 25 kA Ipeak
• Piegādes komplektā ir uzspraužami vāciņi pieslēgumu marķēšanai
• Iekapsulēta, dzirksteles neizdaloša dzirksteļsprauga
• Iespējams lietot standarta sadalītāju korpusos.

Pielietojums: pārspriegumaizsardzības risinājumi un instalācijas vienā sadales sistēmā.

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,7
Aizsardzības veids	IP20
Atbildes laiks	<100 ns
Atļaujas	VDE
Augstākais ilgtermiņa spriegums AC	255 V
Augstākais pastāvīgais spriegums (L-N)	255 V

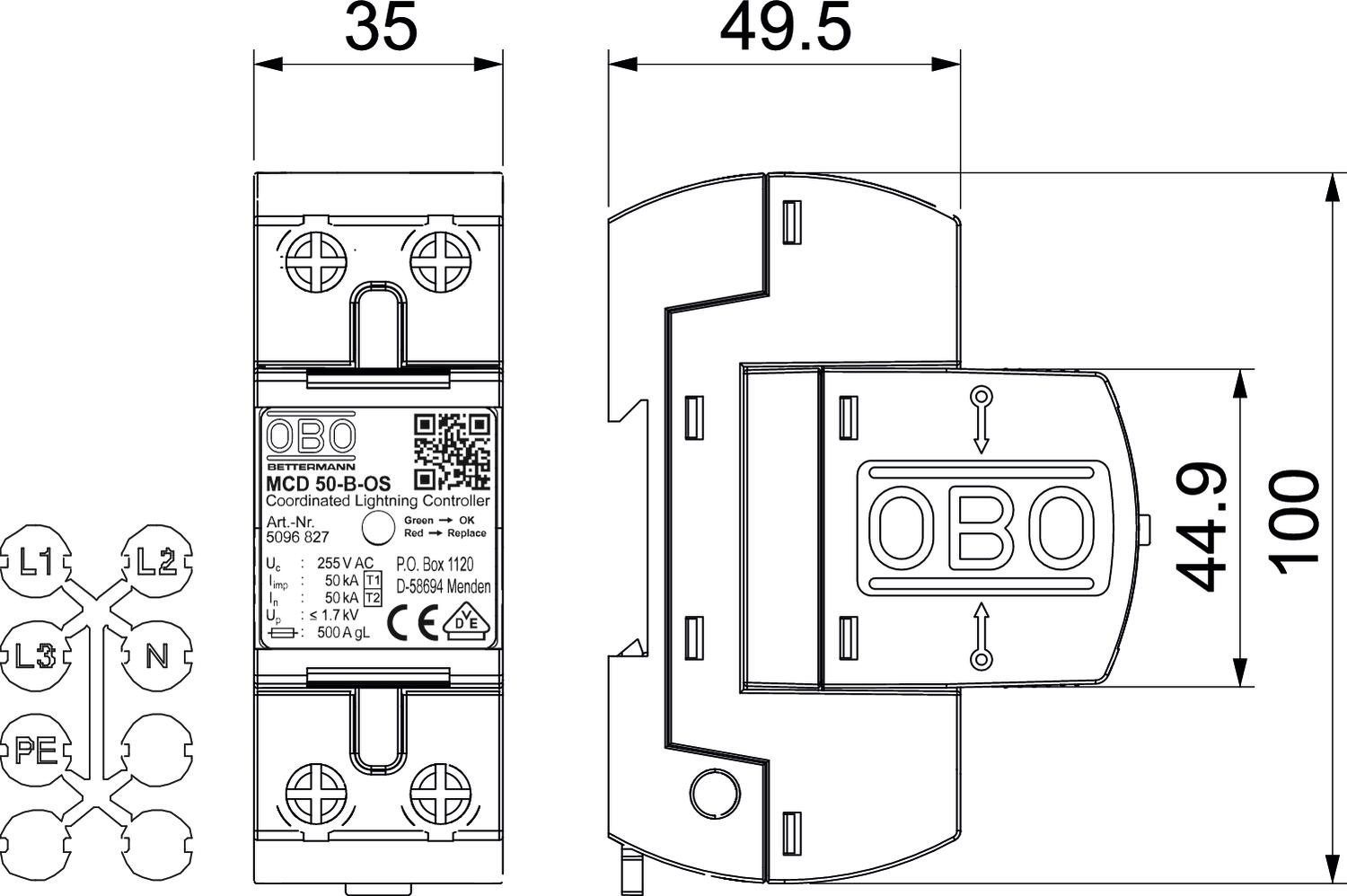

Augstums	69 mm
Ekspluatācijas temperatūra maks.	85 °C
Ekspluatācijas temperatūra min.	-40 °C
Garums	100 mm
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	50 kA
Īssavienojuma izturība	10 kA
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	10 kA
Izmērs	255V
Izpildījums	1 pola
Izpūtošs	nē
LPZ	0→2
Maksimālā aizsardzība pie ieejas	500 A
Maksimumstrāvas aizsardzība tīkla pusē	500
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	50 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	50 kA
Nominālais spriegums AC (50/60 Hz)	230 V

OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile)	125 A
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Platums	35 mm
Polu izpildījums	1
Polu skaits	1
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	nē
Tīkla tips	TN-S, TT
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
Tīkla tips, cits	nē
Tīkla tips, DC	nē
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	jā
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	50 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	10 mm²
Zibens impulsa strāva (10/350) [kopējā]	50 kA
Zibens impulsa strāva (10/350 μs)	50 kA
