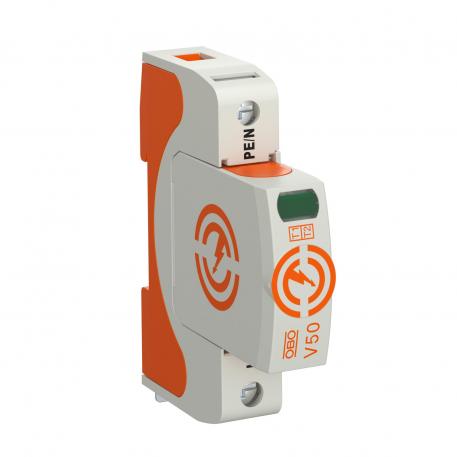

Kombinētais novadītājs V50, 1-polīgs 150V 1 | 150 | IP20

Kombinētais novadītājs V50, 1-polīgs 150V

Preces Nr. 5093440 | EAN 4012196398638

Preces Nr. / Tips

Polu izpildījums

Augstākais ilgtermiņa spriegums AC	150

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Zibensstrāvas kombinētais novadītājs, tips 1+2

• zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam un līdz 50 kA (10/350) kopā
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atbilstoši UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai

Pielietojums: zibensaizsardzība un potenciālu izlīdzināšana ēkām ar III un IV zibensaizsardzības klasi.
* Pilns komplekts = augšējā un apakšējā daļa

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Atļaujas	VDE
Atlikušais spriegums [L-N] @ 12,5 kA	0,6 kV
Augstākais ilgtermiņa spriegums AC	150
Augstākais pastāvīgais spriegums (L-N)	150 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	2 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	1,5 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	16 AWG
Griezes moments	4 Nm
Ierīces signalizācija	optisks
Integrēta aizsardzība pie ieejas	nē
Izmērs	150V
Izpūtošs	nē
Korpusa montāžas materiāli	PA UL 94 V-0
Maksimālā aizsardzība pie ieejas	160 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N]	50 kA

Materiāls	Poliamīds
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	30 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	30 kA
Nominālais spriegums AC (50/60 Hz)	120 V
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads AC
Polu izpildījums	1
Polu skaits	1
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tālvadības signalizācija	nē
Tīkla tips	TN
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	2 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	16 AWG
Zibens impulsa strāva (10/350 μs)	12,5 kA

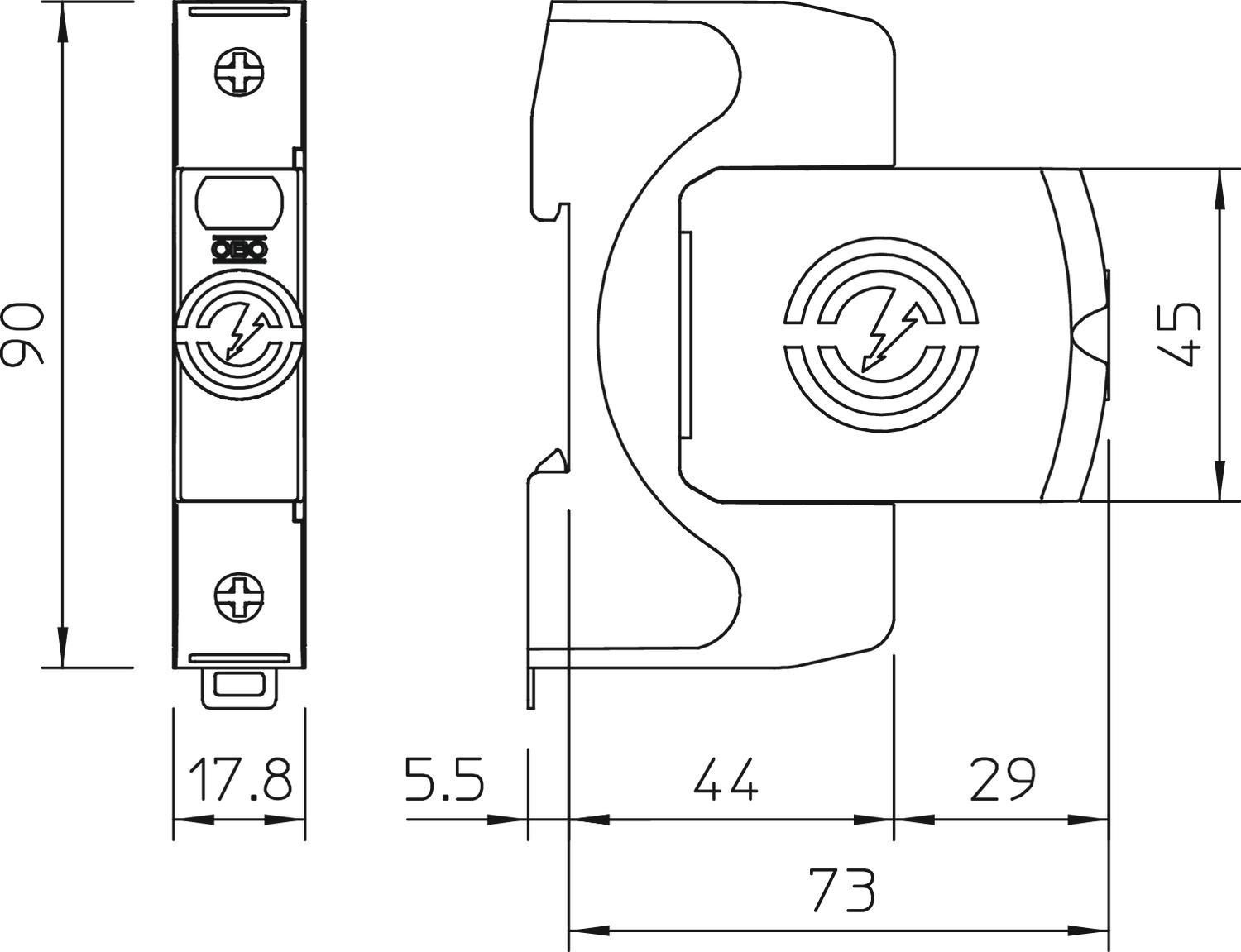

Izmēri

Minimālais attālums	1,5 mm

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤0,8
Atlikušais spriegums [L-N] @ 1 kA	0,4 kV
Atlikušais spriegums [L-N] @ 5 kA	0,5 kV
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	50 kA eff
Komutācijas jauda AC	230 V; 0,5 A
Komutācijas jauda DC	230 V; 0,1 A / 75 V; 0,5 A
Maksimumstrāvas aizsardzība tīkla pusē	160 A gL/gG
Pieslēguma diametrs, FM skavas maks.	1,5 mm²

Pieslēguma diametrs, FM skavas maks.	16 AWG
Pieslēguma diametrs, FM skavas min.	21 AWG
Pieslēguma diametrs, FM skavas min.	0,5 mm²
SPD saskaņā ar UL 1449	4. tips
TOV spriegums [L-N] – bezatteices režīms – 120 min	230 V
TOV spriegums [L-N] – iztursprieguma režīms – 5 s	175 V
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	1,5 mm²
