Kombinētais novadītājs V50, 1 pola +NPE 280 V 1+N/PE | 280 | IP66

Kombinētais novadītājs V50, 1 pola +NPE 280 V

Preces Nr. 5093594 | EAN 4012196423217

Preces Nr. / Tips

Polu izpildījums

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP66

Produkta apraksts

Produkta apraksts

Zibensizlādes strāvas kombinētais izlādnis, tips 1 + 2 atb. DIN EN 61643-11

• zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)

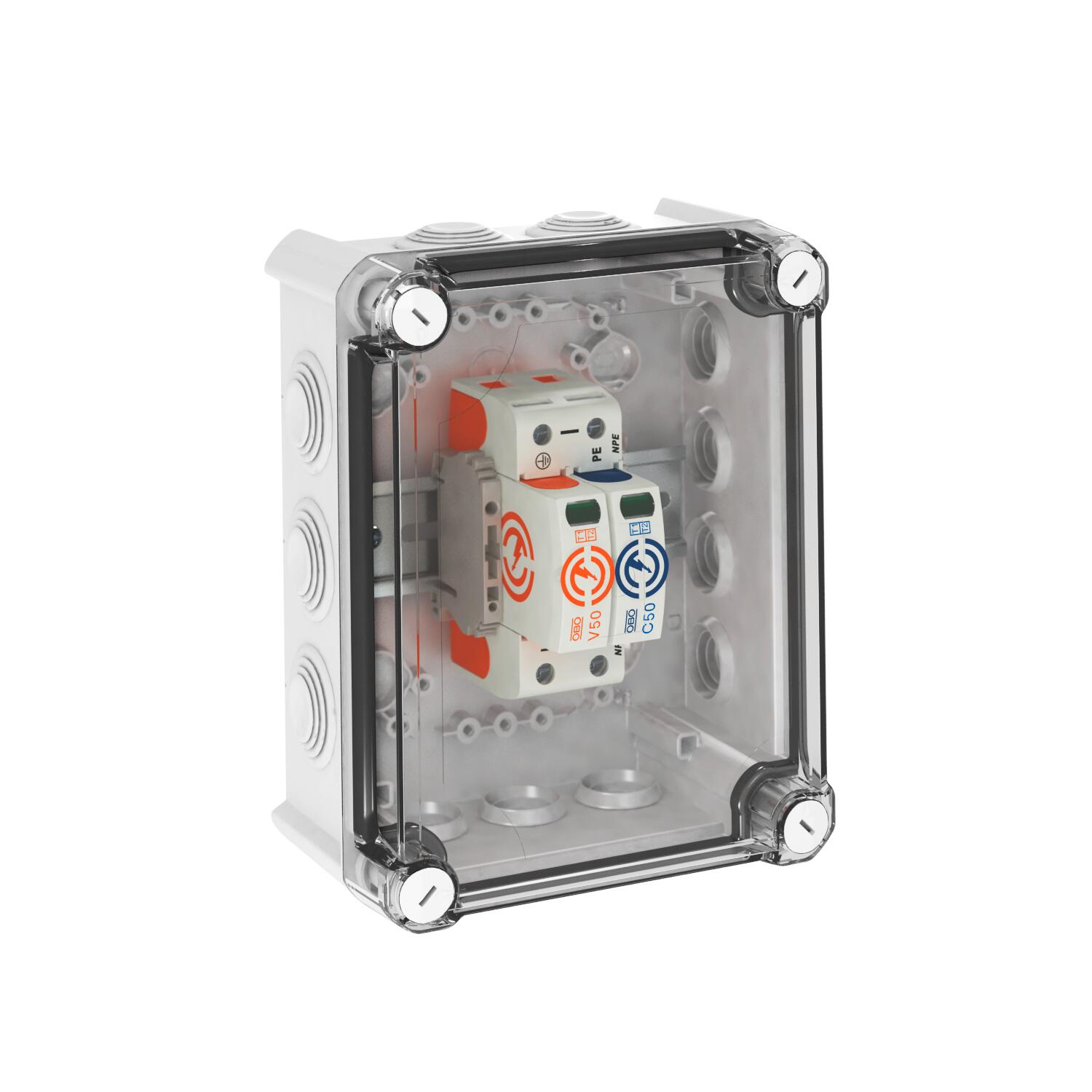

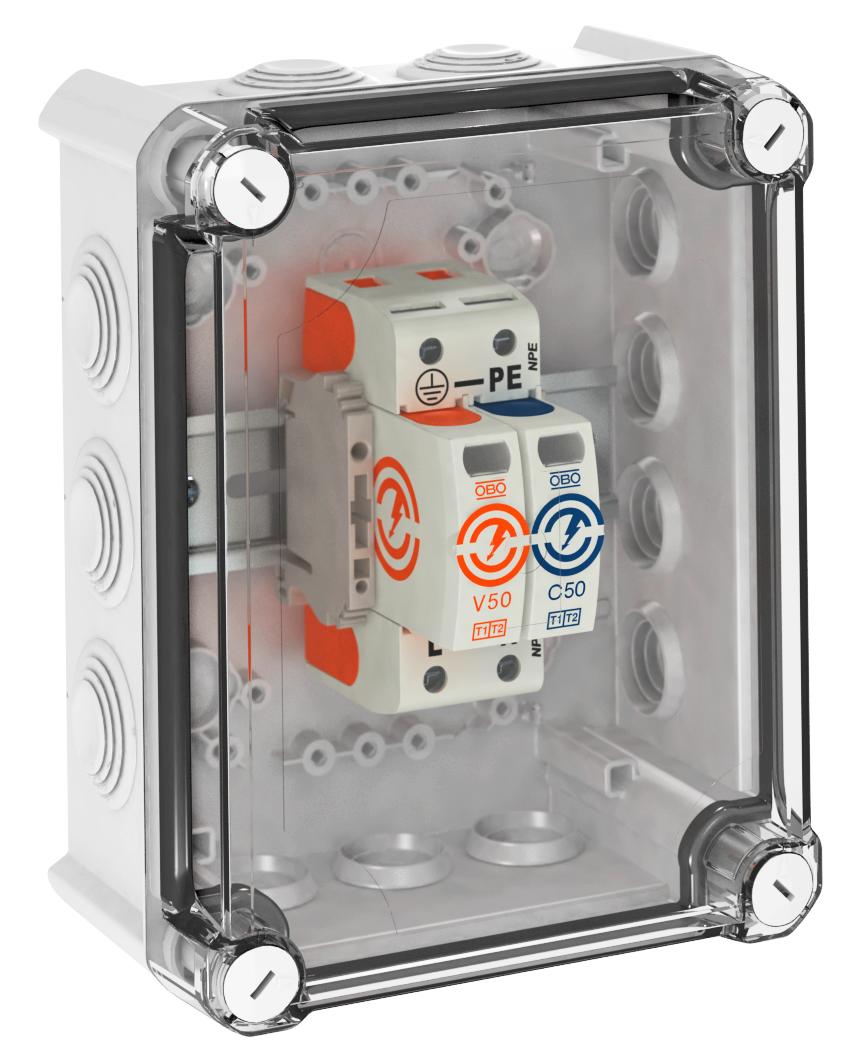

• pilnībā iepriekš samontēta detaļa, gatava pieslēgšanai, polikarbonāta korpusā (IP66)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam un līdz 50 kA (10/350) kopā

Pielietojums: zibensaizsardzības potenciālu izlīdzināšana klases III un IV ēkām.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!

* Pilns komplekts = augšējā un apakšējā daļa

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,3
Aizsardzības veids	IP66
Atbildes laiks	<25 ns
Atļaujas	VDE
Atlikušais spriegums [L-N] @ 1 kA	0,7 kV
Atlikušais spriegums [L-N] @ 12,5 kA	1 kV
Atlikušais spriegums [L-N] @ 5 kA	0,8 kV
Augstākais ilgtermiņa spriegums AC	280 V
Augstākais ilgtermiņa spriegums DC	350 V
Augstākais pastāvīgais spriegums (L-N)	280 V
Augstākais pastāvīgais spriegums (N-PE)	255 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	35 mm²
Elastīgo vadu šķērsgriezums (smalkās stieples) maks.	2 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	16 AWG
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	1,5 mm²
Griezes moments	4 Nm
Ierīces signalizācija	optisks
Impulsu strāva novadītājā (8/20 µs) [kopējā]	50 kA
Integrēta aizsardzība pie ieejas	nē
Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē	50 kA eff
Izmērs	280V
Izpūtošs	nē
Maksimālā aizsardzība pie ieejas	160 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N]	50 kA
Maksimumstrāvas aizsardzība tīkla pusē	160 A gL/gG
Minimālais attālums	1,5 mm

Montāžas veids	jau iemontēts korpusā
Nominālā noplūdes strāva (8/20 µs)	30 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	30 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Pieslēguma diametrs, FM skavas maks.	1,5 mm²
Pieslēguma diametrs, FM skavas maks.	16 AWG
Pieslēguma diametrs, FM skavas min.	21 AWG
Pieslēguma diametrs, FM skavas min.	0,5 mm²
Polu izpildījums	1+N/PE
Polu skaits	1
Sekundārās strāvas dzēšanas spēja (ef) [N-PE]	0,1 kA
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
SPD saskaņā ar UL 1449	4. tips
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips TN	jā
Tīkla tips TN-C-S	jā
Tīkla tips TN-S	jā
Tīkla tips TT	jā
TOV spriegums [L-N] – bezatteices režīms – 120 min	440 V
TOV spriegums [L-N] – iztursprieguma režīms – 5 s	335 V
TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms	1200 V
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	2 AWG
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	1,5 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	16 AWG
Zibens impulsa strāva (10/350) [kopējā]	25 kA
Zibens impulsa strāva (10/350 μs)	12,5 kA
